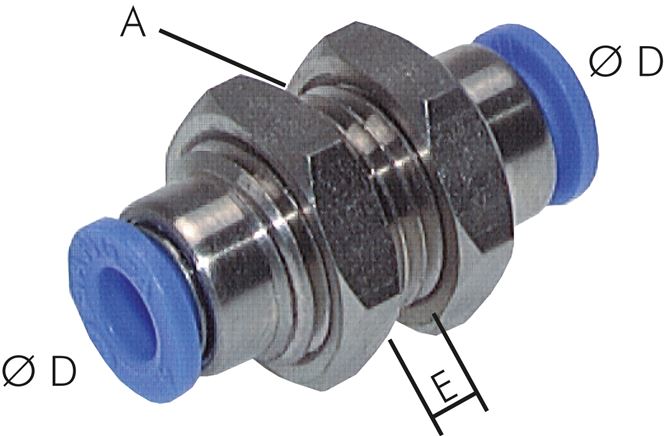

Schott-Steckanschluss 6mm, IQS-Mini
%
4,70 €*
(Sie sparen 34.89% )
3,06 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571383305
Produktnummer:
DA146051
Gewicht:
0.012 kg
Produktinformationen "Schott-Steckanschluss 6mm, IQS-Mini"
Werkstoffe:
Körper: Messing vernickelt (M 3: Stahl vernickelt) / PBT, Dichtung: NBR, Haltekrallen: Edelstahl, Patrone: Messing verzinkt (bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet)
Temperaturbereich:
0°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
•besonders kompakte Bauweise, •M 7-Gewinde verfügbar, •Gewinde M 3, M 5, M 6, M 7 und G 1/8" sind mit einem gekammerten O-Ring ausgestattet, der ein Abreißen des Gewindes vermeidet und auch nach mehrfachem Montieren noch zuverlässig abdichtet
Weitere Eigenschaften:
| D (mm) | 6 |
| A | M 12x1 |
| Emax (mm) | 6 |
| Gewicht | 12 g / Stk. |
