S401 Durchflussmesser Druckluft, Einstechsensor 220 mm, max. Messbereich, 4-20 mA + Impuls
2.808,40 € inkl. MwSt.
Versandkostenfrei
DF Preisgarantie: Wir ziehen mit!
Sparen Sie sich den Vergleich: Sollten Sie einen unserer Artikel bei einem deutschen Wettbewerber (online oder im Ladengeschäft) günstiger entdecken, passen wir unser Angebot an. Sie zahlen bei uns garantiert nur den Mitbewerberpreis.
Um die Preisgarantie in Anspruch zu nehmen, füllen Sie bitte unser Preisgarantie-Formular aus.
Produktinformationen "S401 Durchflussmesser Druckluft, Einstechsensor 220 mm, max. Messbereich, 4-20 mA + Impuls"

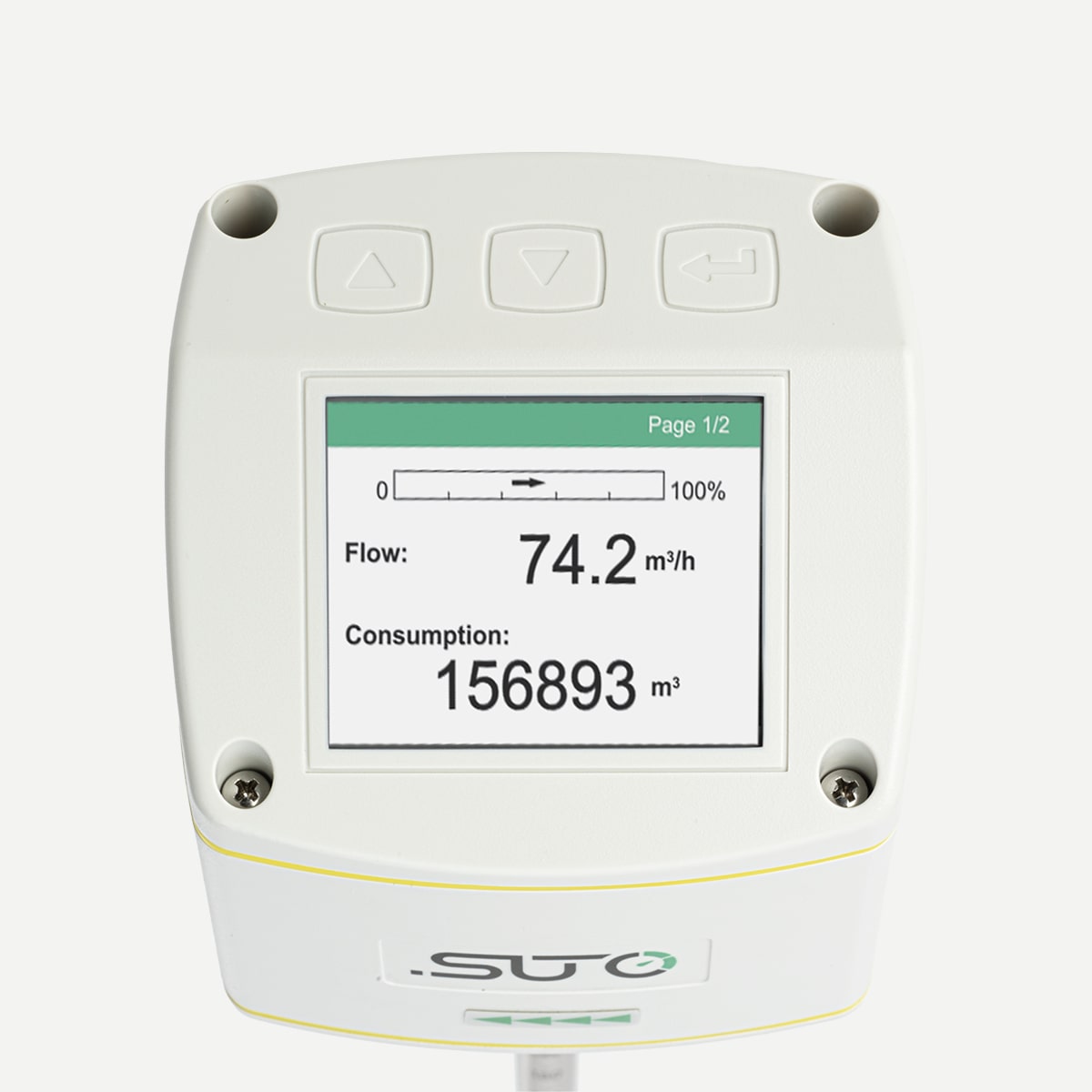

Der S401 ist ein thermischer Massendurchflussmesser mit Einstechsensor zur Messung von Durchfluss und Verbrauch in Druckluft- und Gassystemen. Durch das thermische Messprinzip ist keine zusätzliche Druck- oder Temperaturkompensation nötig. Der Sensor lässt sich über einen Kugelhahn unter Druck installieren und zur Kalibrierung einfach ausbauen. Er eignet sich auch für Gase wie Stickstoff, CO2 und O2 und kann zwei Kalibrierkurven speichern. Das mitgelieferte Farbdisplay zeigt Durchfluss und Gesamtverbrauch an. Die Konfiguration erfolgt bequem über die kostenlose S4C-FS App.
Ausführung: S401 Thermischer Massendurchflussmesser (Einstechsensor), 220 mm Schaft
Ihre Vorteile im Überblick
- ✓Genaue Messung von Durchfluss und Verbrauch ohne separate Druck- oder Temperaturkompensation

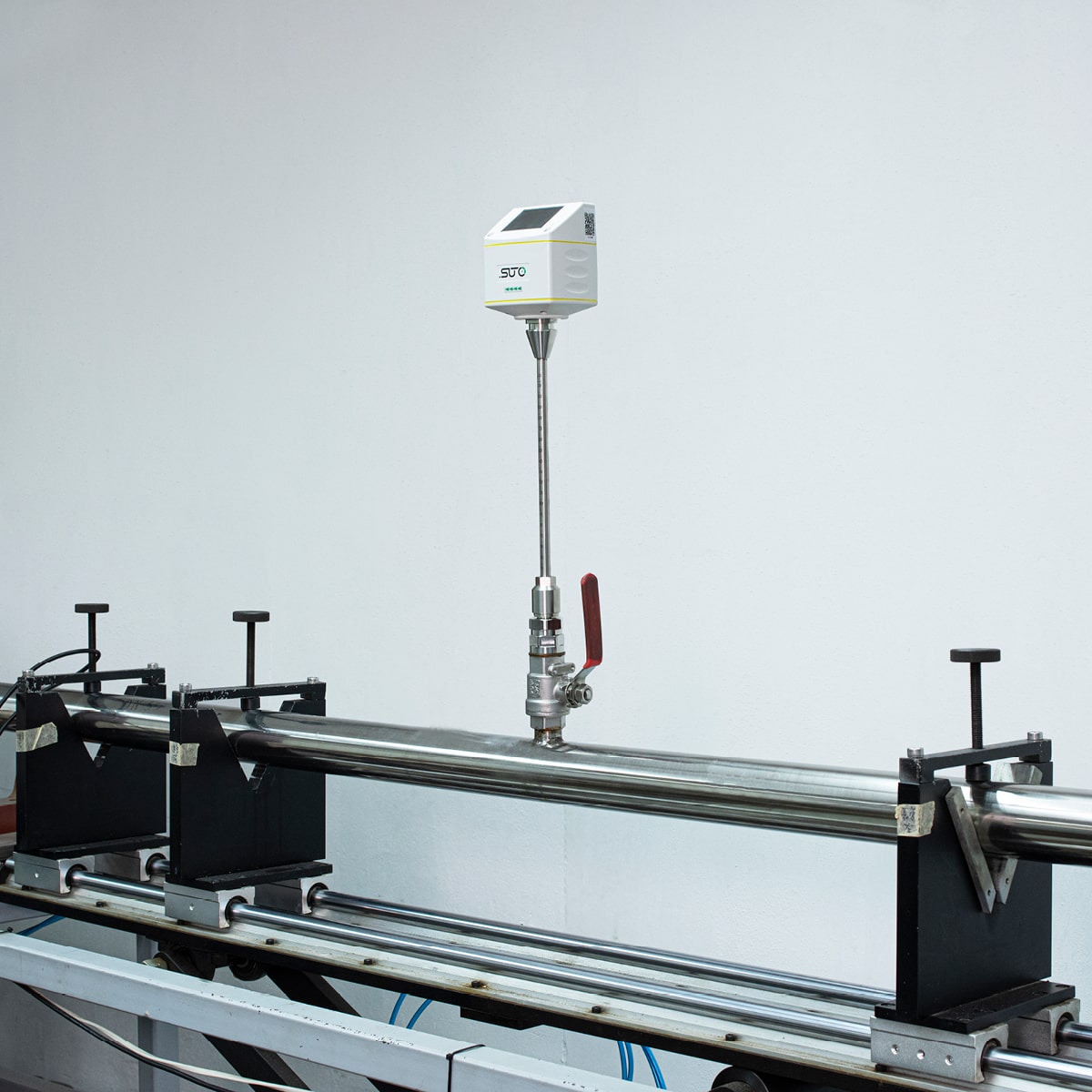

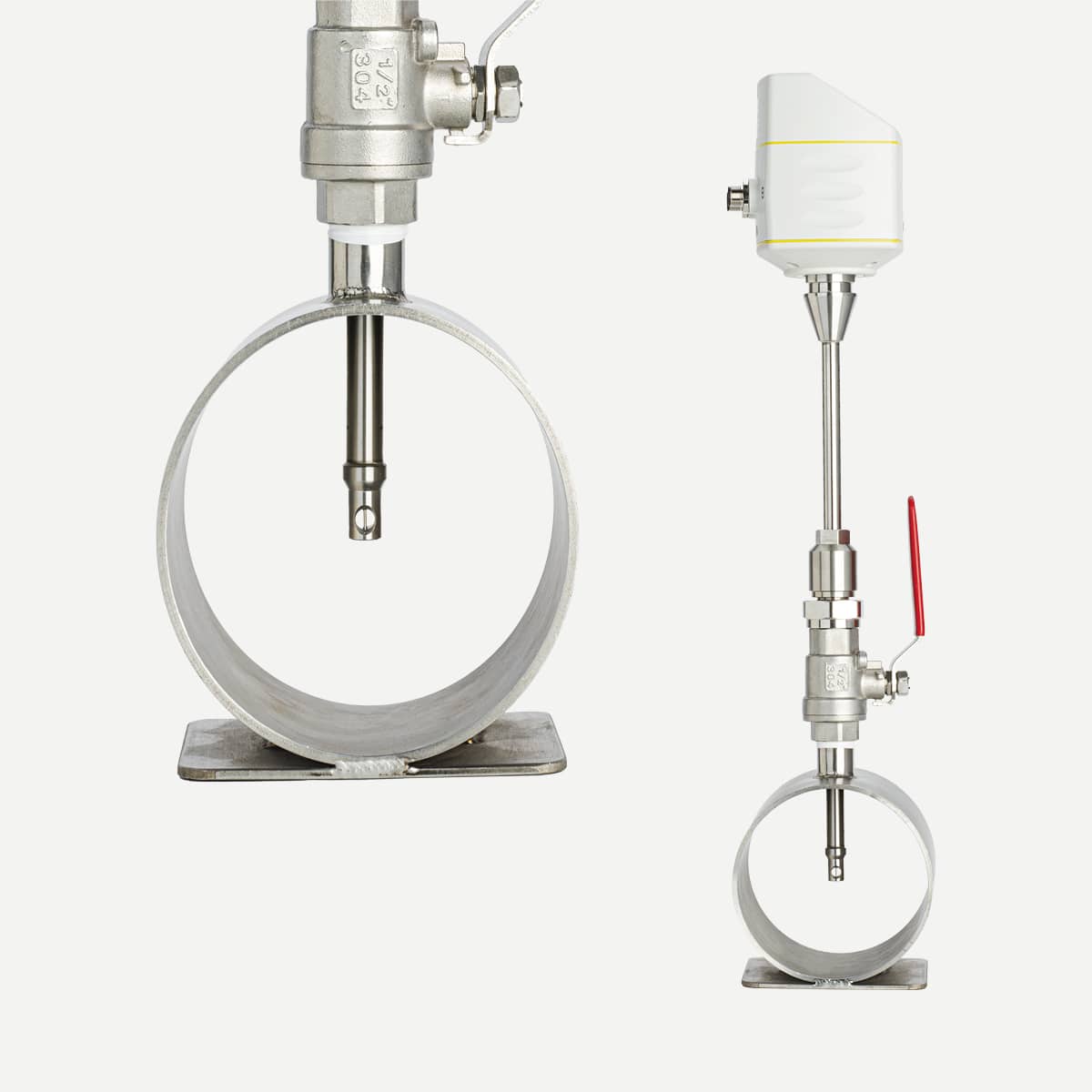

- ✓Installation und Ausbau unter Druck über einen Kugelhahn
- ✓Auch für Gase wie Stickstoff, CO2 und Sauerstoff geeignet
- ✓Zwei speicherbare Kalibrierkurven für flexible Anwendungen
- ✓Optionales Farbdisplay zeigt Durchfluss und Gesamtverbrauch direkt vor Ort

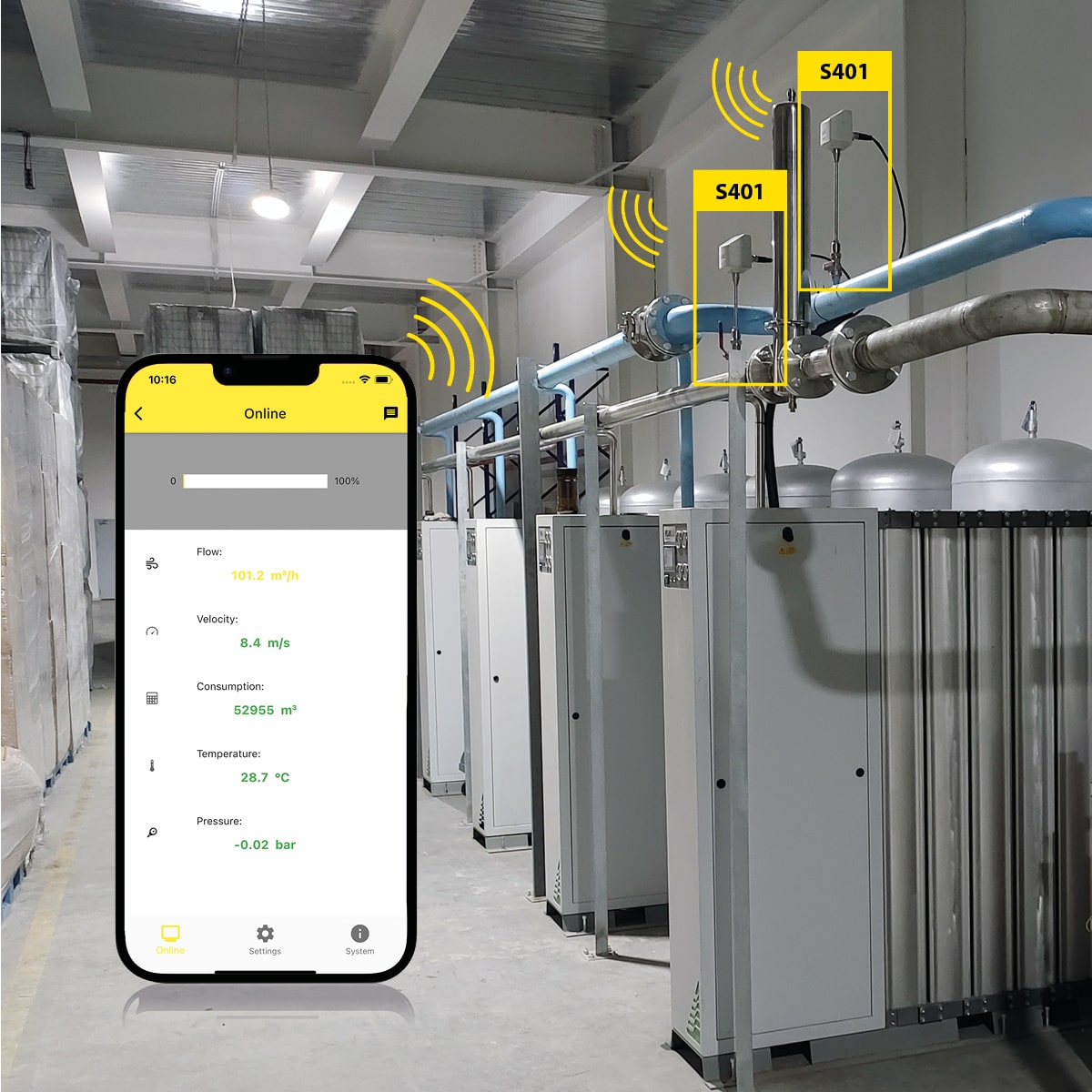

- ✓Schnelle Konfiguration über die kostenlose S4C-FS App
Enthaltene Optionen:
- Strömungsmedium: Luft
- Strömungsmedium: Kein zweites Gas
- Max. Messbereich (185 m/s)
- Standard Kalibrierung
- Isolierter 4 … 20 mA + isolierter Impuls-Ausgang
- Grafisches Farbdisplay, 2.4" mit Tastatur
Für dieses Produkt sind weitere Optionen und passendes Zubehör erhältlich.
| Technische Daten – S401 Thermischer Massendurchflussmesser (Einstechsensor) | |
|---|---|
| Messung | |
| Genauigkeit | 1,5 % v. Messwert ± 0,3 % FS (optional 1 % v. Messwert) |
| Messbereich | 0,5 ... 185 Nm/s (max. Messbereich, Luft bei 20 °C / 1000 hPa); Volumenstrom abhängig vom eingestellten Rohrinnendurchmesser |
| Wählbare Einheiten | m³/h, m³/min, l/min, l/s, cfm, kg/h, kg/min, kg/s |
| Wiederholbarkeit | 0,25 % vom Messwert |
| Sensor | Thermischer Massendurchflussmesser |
| Abtastrate | 10 pro Sekunde |
| Aktualisierungsrate der Ausgänge | Analogausgang alle 200 ms, Modbus/RTU und Modbus/TCP 1x pro Sekunde |
| Turndown-Verhältnis | 200:1 |
| Reaktionszeit (t90) | 0,1 Sekunden |
| Referenzbedingungen | 20 °C 1000 mbar (ISO 1217), 0 °C 1013 mbar (DIN 1343), frei einstellbar |
| Signal / Versorgung | |
| Analogausgang | 4 ... 20 mA (4-Leiter), isoliert, max. 250 Ohm |
| Impulsausgang | Schaltausgang, Schließer, max. 30 VDC, 20 mA |
| Feldbus | Modbus/RTU, Modbus/TCP (nicht in dieser Ausführung) |
| Versorgungsspannung | 15 ... 30 VDC |
| Stromaufnahme | max. 200 mA |
| Allgemein | |
| Display | 2,4" Farbgrafikdisplay mit 3 Touch-Tasten (im Lieferumfang enthalten) |
| Prozessanschluss | G1/2" (ISO 228/1) |
| Gehäuse | PC + ABS |
| Sensor-Material | Keramik, glasbeschichtet |
| Metallteile | Edelstahl 1.4404 (SUS 316L) |
| Elektrischer Anschluss | 2 x M12 (5-polig); 1 x M12 (8-polig x-kodiert) für TCP |
| Schutzart | IP65 |
| Zulassungen | CE, RoHS, FCC |
| Gewicht | 0,9 kg |
| Betriebsparameter | |
| Medium | Luft, N₂, O₂, CO₂ und andere Gase |
| Mediumsqualität | ISO 8573: 4.4.3 oder besser |
| Mediumstemperatur | -30 ... +140 °C |
| Betriebsdruck | max. 5,0 MPa (> 1,6 MPa mit Hochdrucksicherung) (max. 50 bar (> 16 bar mit Hochdrucksicherung)) |
| Umgebungstemperatur | -30 ... +70 °C, -10 ... +50 °C (mit Anzeige) |
| Rohrgrößen | ab DN25; empfohlen DN25 ... DN200 für 220 mm Schaftlänge (größere Nennweiten über Non-Center-Installation möglich) |
