Rundzylinder, Kolben 32 mm, Hub 160 mm, Typ DSWPVM 32/160
Versandkostenfrei
%
218,42 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571276065
Produktnummer:
DA153518
Gewicht:
0.7 kg
Produktinformationen "Rundzylinder, Kolben 32 mm, Hub 160 mm, Typ DSWPVM 32/160"
Werkstoffe:
Kopf und Fuß: Aluminium eloxiert, Zylinderrohr: 1.4301, Kolbenstange: Stahl hartverchromt, Dichtung: NBR / PUR
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D in Verbindung mit Befestigung D1, C in Verbindung mit Befestigung C1
Weitere Eigenschaften:

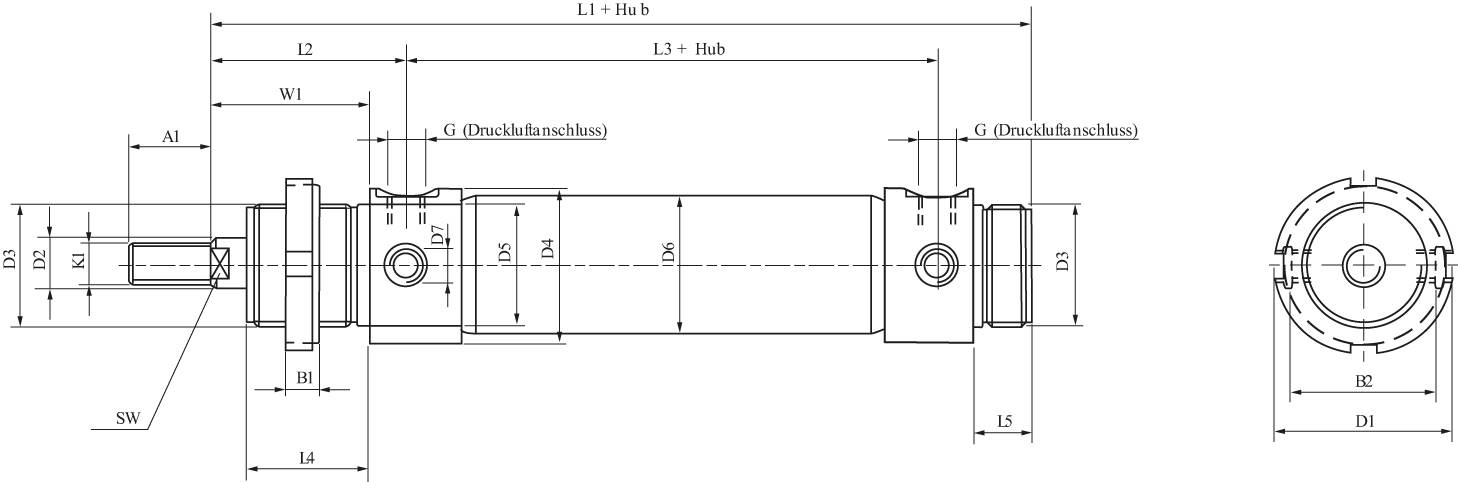

| Kolben Ø (mm) | 32 |
| Hub (mm) | 160 |

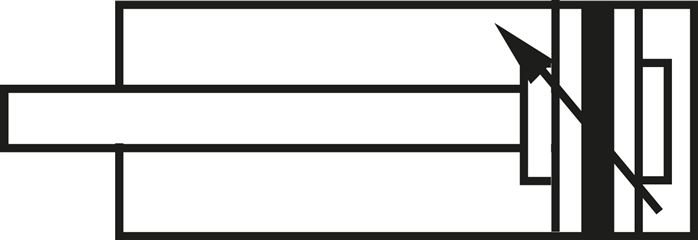

| Ausführung | einstellbare Endlagendämpfung |
| A1 (mm) | 20 |
| B1 (mm) | 7 |
| B2 (mm) | 35 |
| D1 (mm) | 45 |
| D2 (mm) | 12 |
| D3 | M 30 x 1,5 |
| D4 (mm) | 38 |
| D5 (mm) | 30 |
| D6 (mm) | 33,6 |
| D7 | M 8 x 1 |
| E1 | G 1/8" |
| K1 | M 10 |
| L1 (mm) | 148 |
| L2 (mm) | 47 |
| L3 (mm) | 78 |
| L4 (mm) | 30 |
| L5 (mm) | 14 |
| SW (mm) | 10 |
| W1 (mm) | 38 |
| Gewicht | 700 g / Stk. |
