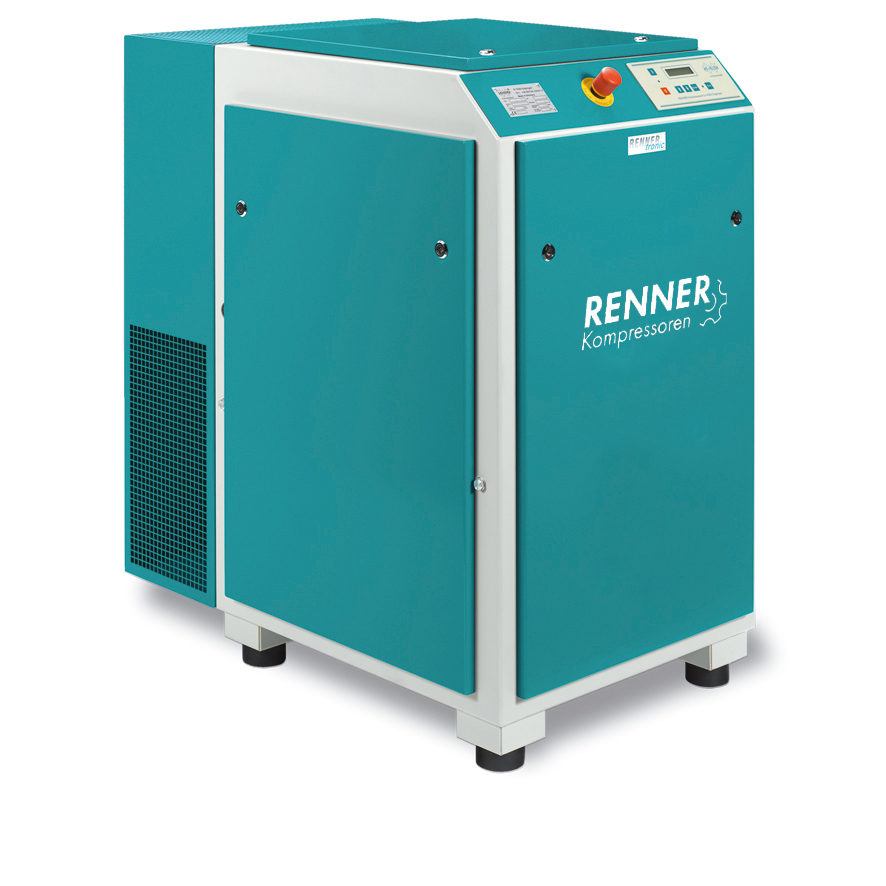

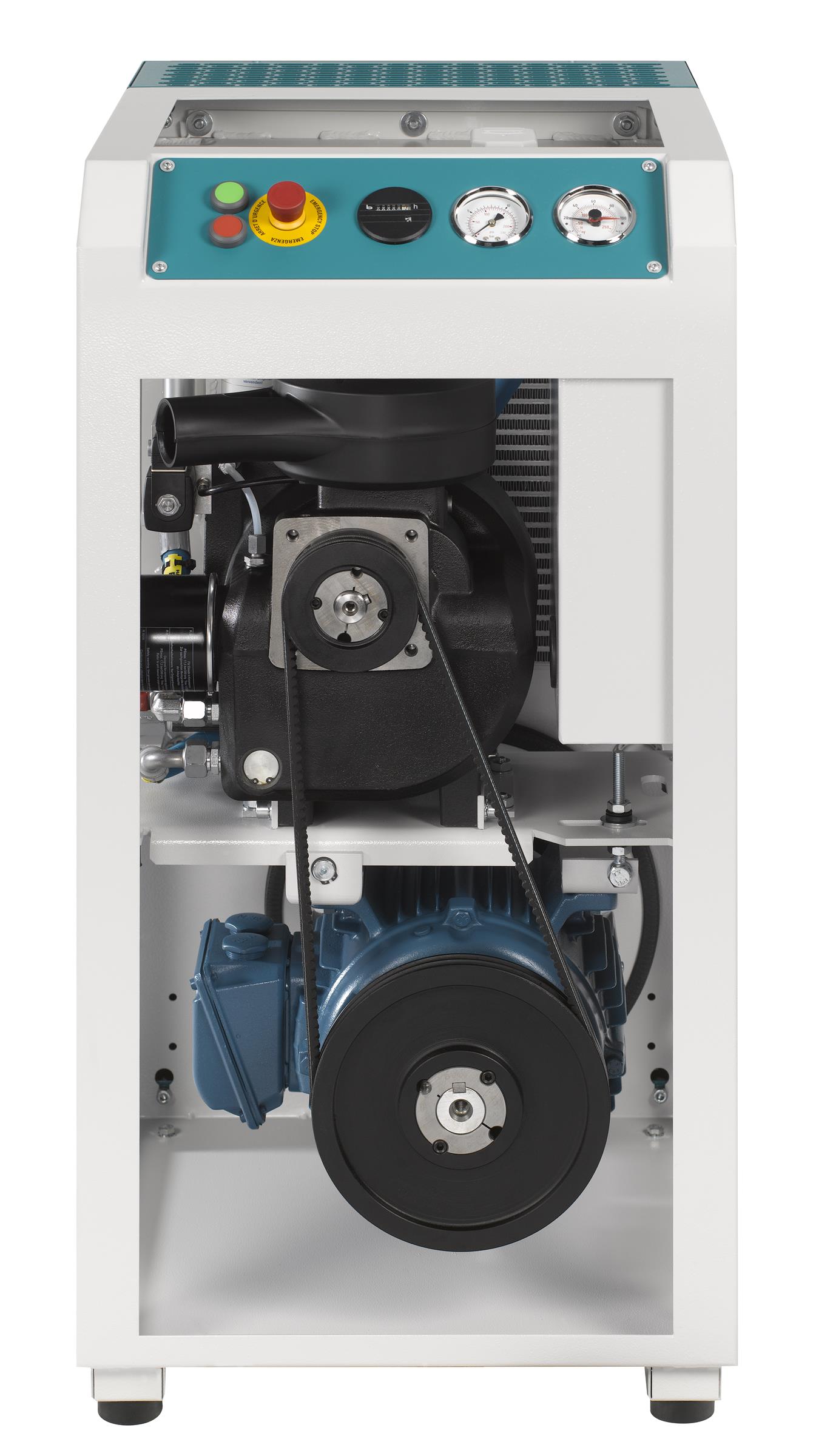

RENNER-Schraubenkompressor Modell RS-PRO 22,0

Aussteller - Atlas Copco Schraubenkompressor G 5 - 10FF TM (200l Behälter) Zustand: sehr gut   Nutzbarer Volumenstrom am Austritt der Kompaktanlage: bei Betriebsüberdruck 9,5 bar 13,0 l/s 0,78 m3/min   Technische Daten: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 % Motornennleistung 5,5 kW Motornenndrehzahl 2.905 min-1 Drucklufttemperatur nach dem Trockner 25 °C Ölfüllmenge 2,5 l Restölgehalt <5 mg/m³ Schalldruckpegel, im Freifeld in 1 m Abstand nach ISO 2151 65 dB(A) Behältervolumen 200 l   Grenzwerte: Betriebsüberdruck 4 bis 9,75 bar Kühllufttemperatur 0 bis 46 °C   Daten des Elektromotors: Flansch-Drehstrommotor, Schutzart IP 55, Isolationsklasse F. Fabrikat WEG Spannung  / Frequenz 400  V  /  50  Hz Wirkungsgrad IE3 89,2 %   Daten des integrierten Kältetrockners: Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%) 5 °C Druckverlust über den Trockner 0,2 bar Gesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter) 0,5 kW Kühlluftmenge 2,48 m³/min Kältemittel, Typ R 513 a   Kältemittel, Menge 0,2 kg   Abmessungen, Gewichte und Anschlüsse auf 200 l-Behälter: Länge/Breite/Höhe 1430 / 600 / 1260 mm Netto-Gewicht 210 kg Die Kompressoren G 2–7 sind mit 2 kW, 3 kW, 4 kW, 5 kW und 7 kW Leistung und 4,8 bis 17,3 l/s Volumenstrom erhältlich. Der Kompressor besteht aus folgenden Hauptkomponenten: Hochmodernes Kompressorelement TEFC-Motor mit Schutzart IP55 (erfüllt bzw. übertrifft die Effizienzstandards IEEE und NEMA Premium) mit dauergeschmierten Lagern Standard-Steuerung Luft-/Ölabscheider Lufteinlassfilter Die Full-Feature- Version beinhaltet einen integrierten Kältemitteltrockner, der mit dem umweltfreundlichen Kältemittel R513A arbeitet. Funktionsprinzip Die Luft wird durch den Luftfilter, das Einlassventil und das Luftansaugventil in das Kompressorelement angesaugt. Diese Druckluft wird dann durch den Luft-Ölabscheider und das Mindestdruckventil in den Behälter (falls vorhanden) gedrückt. Bei einer Full-Feature-Einheit zirkuliert die Luft durch den Kältetrockner und danach zum Druckluftausgang. Merkmale Drehschraubenelement auf dem neuesten Stand der Technik Patentierte, intern entwickelte, öleingespritzte Schraubenelemente mit dem neuesten asymmetrischen Rotorprofil von Atlas Copco, die für einen zuverlässigen Volumenstrom und einen niedrigen Energieverbrauch entwickelt wurden. Durch den Einsatz hochwertiger Werkstoffe auf geringen Verschleiß ausgelegt. Ölabscheider, Ölfilter und Verbrauchsmaterialien Der hocheffiziente zweistufige Luft-Ölabscheider reduziert den Ölverbrauch, senkt die Wartungskosten und bietet eine sichere Ölabscheidung. Der Ölfilter befreit das Öl kontinuierlich von Partikeln über 25 µm und erreicht 99 % Wirkungsgrad. Er erhält die Schmierfähigkeit und sichert den einwandfreien Zustand der beweglichen Teile. Vereinfachtes Steuer- und Regelsystem. Die Symbol-basierte Steuerung der Modelle G 2–7 enthält: Anzeige von Betriebs- und Arbeitsstunden Servicewarnungen für optimalen Schutz Anzeige von Druck und Temperatur am Elementauslass Drucklufttrockner (bei Full Feature-Version) Der integrierte Trockner entfernt effizient Feuchtigkeit, Aerosole und Schmutzpartikel zum Schutz Ihrer gesamten Druckluftversorgung. Qualitativ hochwertige Druckluft verlängert die Lebensdauer Ihrer Anlagen, erhöht die Effizienz und stellt die Qualität Ihres Endprodukts sicher. Drucktaupunkt bei 5 °C bei maximalem Volumenstrom (100 % relative Luftfeuchtigkeit bei 20 °C). Vorteile Energieeinsparungen Durch modernste Kompressorelemente ist der Energiebedarf niedrig und das erzeugte Druckluftvolumen hoch. Zuverlässiges und kompaktes Konzept Steuerung für optimale Effizienz und Zuverlässigkeit. Erfüllt Ihre Ansprüche an die Druckluftqualität und bietet die bestmögliche Nutzung Ihrer Produktionsfläche. Geräuscharmer Betrieb Durch die schallgedämmte Haube ist kein separater Kompressorraum erforderlich. Die Installation ist in den meisten Einsatzumgebungen möglich. Höchste Zuverlässigkeit Der robuste Luft- und Ölfilter bietet durch seine lange Lebensdauer und die hohe Zuverlässigkeit lange Wartungsintervalle und einen geringen Wartungsaufwand. Der Luft- und Ölfilter lässt sich einfach austauschen. Der IE3-Motor mit Schutzart IP55 (TEFC) und vollständig geschlossenem, lüftergekühltem Motor sorgt für hohe Zuverlässigkeit. Die Effizienzklasse erfüllt oder übertrifft strengste Vorschriften. Lieferumfang Stahlgrundrahmen für fundamentlose Aufstellung. Kompressor und Motor auf Grundrahmen elastisch gelagert. Keilriemenantrieb mit mechanischer Spannvorrichtung zwischen Motor und Kompressorelement. Schallhaube aus Stahlblech mit großen abnehmbaren Seitenteilen. Luftansaugfilter mit Be- und Entlastungsventil. Temperaturgeregelter Ölkühlerventilator. Druckölumlaufschmierung mit Ölfilter, Ölkühler und Abscheidesystem. Öl-/Luftbehälter mit Sicherheitsventil. Erstölfüllung enthalten. Integrierter Trockner, Nachkühler, Wasserabscheider mit automatischem elektronischem Kondensatablass. Schaltschrank, Schutzart IP54 mit automatischem Stern-Dreieckschalter und Motorschutzschalter in der Schallhaube integriert. Volllast-Leerlauf-Aussetzregelung für wirtschaftlichsten Betrieb.

Schraubenkompressor GA 22 VSDS Pack 13 barVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem Synchron-Reluktanzmotor (WorkPlace Luftsystem™). Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E)bei Betriebsüberdruck 4,0 bar 15,68 – 67,79 l/s = 0,94 – 4,07 m³/min7,0 bar 15,72 – 67,03 l/s = 0,94 – 4,02 m³/min10,0 bar 15,72 – 64,55 l/s = 0,94 – 3,87 m³/min13,0 bar 15,68 – 56,26 l/s = 0,94 – 3,38 m³/min Gesamt-Leistungsbedarf der Kompaktanlagebei Betriebsüberdruck4,0 bar 5,21 – 20,96 kW7,0 bar 6,43 – 24,17 kW10,0 bar 7,89 – 27,74 kW13,0 bar 9,34 – 28,46 kW Drehzahlbereichbei Betriebsüberdruck4,0 bar 1300 - 5080 min-17,0 bar 1300 - 5080 min-110,0 bar 1300 - 4968 min-113,0 bar 1300 - 4411 min-1 Drucklufttemperatur nach dem Kühler 25 °CKühlluftmenge 1,0 m³/sÖlfüllmenge 18,4 lRestölgehalt bei Ref.bedingungen und max. Drehzahl <3 mg/m³Schalldruckpegel im Freifeld in 1 m Abstand nach ISO 2151, Toleranz: +/-3 dB(A) 68 dB(A) Grenzwerte:Betriebsüberdruck 4,0 bis 13 barLufteintrittstemperatur 0 bis 46 °C Daten des ElektromotorsInterner Synchron-Reluktanzmotor, Schutzart IP 66, Isolationsklasse H.Fabrikat: Atlas CopcoNennleistung 22 kWSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE5 95,1 % Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 854 / 870 / 1725 mmmit Verpackung: Länge/Breite/Höhe 1008 / 974 / 1980 mmGewicht netto 387 kgmit Verpackung 437 kgRohranschlüsse: Druckluftanschluss G 1 1/2Kondensat manuell G 1 1/2Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm LieferumfangGrundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen.Drehzahlgeregelter Kompressor mit hocheffizientem Synchron-Reluktanzmotor.Wirkungsgrad 99,9 % für Partikel ≥ 3 µm.Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider.Komplett mit Erstölfüllung.Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter.Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V s Touch).Neos - Frequenzumrichter in der Kompressorschallhaube integriert.Drehzahlgeregelter Lüfter.Intelligentes thermostatisches Regelventil.Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen.Smartbox Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem iPM Motor (WorkPlace Luftsystem™).   Technische Daten Bezugsbedingungen: Ansaugdruck 1 bar Ansaugtemperatur 20 °C relative Feuchte 0 %   Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E) bei Betriebsüberdruck  4,0 bar 7,2 – 36,7 l/s = 0,43 – 2,20 m3/min  7,0 bar 6,9 – 36,9 l/s = 0,41 – 2,21 m³/min 10,0 bar 6,4 – 32,3 l/s = 0,38 – 1,94 m³/min 13,0 bar 6,3 – 26,6 l/s = 0,38 – 1,60 m³/min   Gesamt-Leistungsbedarf der Kompaktanlage bei Betriebsüberdruck  4,0 bar 2,4 - 12,9 kW  7,0 bar 3,2 - 15,1 kW 10,0 bar 4,1 - 15,0 kW 13,0 bar 5,2 - 14,65kW   Drehzahlbereich bei Betriebsüberdruck  4,0 bar 1900 - 8400 min-1  7,0 bar 1900 - 8400 min-1 10,0 bar 1900 - 7350 min-1 13,0 bar 1900 - 6300 min-1 Grenzwerte: Betriebsüberdruck 4,0 bis 13,0 bar Lufteintrittstemperatur 0 bis 46 °C   Daten des Elektromotors Interner Synchron-Reluktanzmotor, Schutzart IP 66, Isolationsklasse H. Fabrikat: Atlas Copco Nennleistung 11 kW Spannung / Frequenz 400 V / 50 Hz Abmessungen, Gewichte und Anschlüsse Abmessungen: Länge/Breite/Höhe 700 / 700 / 1495 mm Rohranschlüsse: Druckluftanschluss G 3/4 Kondensat manuell G 1/8 Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm   Lieferumfang Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen. Drehzahlgeregelter Kompressor mit hocheffizientem Synchron-Reluktanzmotor. Luftansaugfilter. Wirkungsgrad 99,9 % für Partikel ≥ 3 μm. Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider. Komplett mit Erstölfüllung. Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter. Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank. Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54. Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™ MK V s Touch). NEOS NEXT - Frequenzumrichter in der Kompressorschallhaube integriert. Drehzahlgeregelter Lüfter. Intelligentes thermostatisches Regelventil. Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen. Smartbox Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme. Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.

Typ DRS 1800-8Einfache Drehmomentverstellung Ohne zusätzliches Werkzeug am außen liegenden StellringOptimal für Einsatz mit Federzügen mit dem Aufhängebügel lässt sich der Drehschrauber an Federzügen befestigenSchneller Bitwechsel durch SchnellwechselfutterKomfortable Bedienung dank feindosierbarer Auslöser und einfacher link – rechts UmstellungKompakter Drehschrauber mit Rutschkupplung für professionellen Einsatz überwiegend im Holz- und MetallhandwerkEinfache Bedienung, das Drehmoment lässt sich Stufenlos am außen liegenden Stellring. Ohne zusätzliches WerkzeugEinfacher Werkzeugwechsel durch Bit-AufnahmeKein Überdrehen/Brechen der Schrauben, durch die Rutschkupplung wird ein Überdrehen/Abbrechen der Schraube verhindertErmüdungsarmes Arbeiten, optimal zum Aufhängen an Federzügen geeignetTechnische Daten Luftbedarf 8 l/s Drehmoment max. 3-8 Nm Drehzahl 1800 min-1 Gewicht 1,2 kg Arbeitsdruck 6,3 bar

Eigenschaften und Vorteile: Einfachste Handhabung Die grafisch aufgebaute Steuerung AIR ENERGIE CONTROL 3+ ermöglicht eine einfache Bedienung des Kompressors Sehr Geräuscharm Äußerst leise Kompressoren durch spezielle Geräuschdämmung Direkt-Antrieb Leiser und äußerst effizienter Betrieb durch direkt angetriebene Verdichterstufen mit oder ohne Getriebe. Höchste Wirtschaftlichkeit Hoher Volumenstrom bei niedrigem Energieverbrauch Einfache Wartung Zeit- und Kostenersparnis im Wartungsfall durch leicht zugängliche Anordnung aller Wartungsteile. Durch Direktantrieb kein Keilriemenwechsel nötig Technische Daten Kompressor AirMaster Variable Speed: Art.Nr. 4152017981 Verdichtungsenddruck 13 bar Arbeitsdruck 5 - 13bar Volumenstrom bei Arbeitsdruck 7 bar (ISO 1217) 264-1824 l/min Spannung 400 Volt Antriebsleistung 11 kW (400V/50Hz) Gewicht 299 kg Geräusch  64 dB(A) Luftabgang 3/4" Abmessungen (B x T x H) 1415 mm x 655 mm x 1045 mm

Renner Schraubenkompressor "Made in Germany"Modell RS-PRO 15,0 Öleingespritzte Schraubenkompressoren ermöglichen heute im entsprechenden Leistungsbereich die modernste und wirtschaftlichste Art der Drucklufterzeugung.RENNER Schraubenkompressoren mit asymmetrischem Profil sind für den kompromisslosen, industriellen Einsatz konzipiert. Hohe Wirtschaftlichkeit, lange Lebensdauer sowie einfache und kostengünstige Wartung sind die wichtigsten Kriterien bei der Entwicklung neuer Produkte. In der Entwicklung der neuen RS-PRO Baureihe wurden die Hauptmerkmale auf eine leistungsstarke Druckluftversorgung bei einem geringen Platzbedarf, unter Berücksichtigung der gut zugänglichen Wartungsteile, gelegt. Technische Daten: Nennleistung 15,0 kW Liefermenge bei 7,5 bar 2,67 m³/min Liefermenge bei 10 bar* 2,31 m³/min Liefermenge bei 13 bar 1,86 m³/min Liefermenge bei 15 bar 1,69 m³/min Schallpegel** 72 dB(A) Abmessung L x B x H 1423 x 684 x 1131 mm Gewicht 389 kg Druckluftausgang Zoll G 3/4 * Standard-Druckstufe - andere Druckstufen bitte vor Bestellung angeben - werksseitig wird die gewünschte Übersetzung eingebaut** nach DIN EN ISO 2151:2009 Konstruktionsmerkmale und Vorteile: 2 Jahre volle Funktionsgarantie wartungsfreundlich durch leicht abnehmbare Türen für jeden Bedarfsfall die richtige Lösung: als freistehende Anlage, mit angebautem Kältetrockner und als Kompletteinheit auf Druckbehälter in verschiedenen Größen intensive Kühlung in Verbindung mit einem wirkungsvollen Nachkühler, garantiert die Betriebssicherheit und eine gute Luftqualität entwickelt für den industriellen Einsatz - auch im Dauerbetrieb Normbauteile deutscher Markenhersteller bieten einen hohen Qualitätsstandard und Beweglichkeit bei Störungen leistungsstarke Kompakt-Verdichter-Stufen mit integriertem Ölregelventil Wirkungsvolle Schalldämmbox und Mehrfachlagerung auf Schwingmetallen ermöglichen einen geräusch- und schwingungsarmen Betrieb Steuerung erfolgt über die RENNERlogic optional erhältlich: RENNERtronic- / RENNERtronic Plus-Steuerung Optionen: Drehrichtungsüberwachung über Phasenfolgerelais Elektronische Steuerung RENNERtronic Elektronische Steuerung RENNERtronic Plus Schalldämmbox (Schallreduzierung um ca. 4 dB, +14 kg, Länge +200 mm) Super-Schalldämmbox (Schallreduzierung um ca. 6 dB, +23 kg, Länge +280 mm) Abluftbox Vorsatzfiltergitter für Schalldämmbox (2x erforderlich)
