PREVOST-ROHRLEITUNGSDOSEN Eingang mit IG BSPP = G 3/4 Ausgang mit IG BSPP = G 1/2
31,62 € inkl. MwSt.
Inhalt:
1 Stück
Sonderversand Prevost Rohrleitung EUR 34 | ab EUR 1.000 (brutto) versandkostenfrei (DE) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
Prevost
Produktnummer:
MF 104S2
Gewicht:
0.46 kg
Versand:
Spedition
Produktinformationen "PREVOST-ROHRLEITUNGSDOSEN Eingang mit IG BSPP = G 3/4 Ausgang mit IG BSPP = G 1/2"
Rohrleistungsdose PREVO S1 -
Rohrleitungsdose mit IG für 2 Kupplungen (MF 104S2)
Eigenschaften:
- Für 2 Kupplungen (nicht im Lieferumfang)
- Manueller Ablass
- Wandanbringung an 4 Punkten
- Schnelles Anschließen und Abtrennen

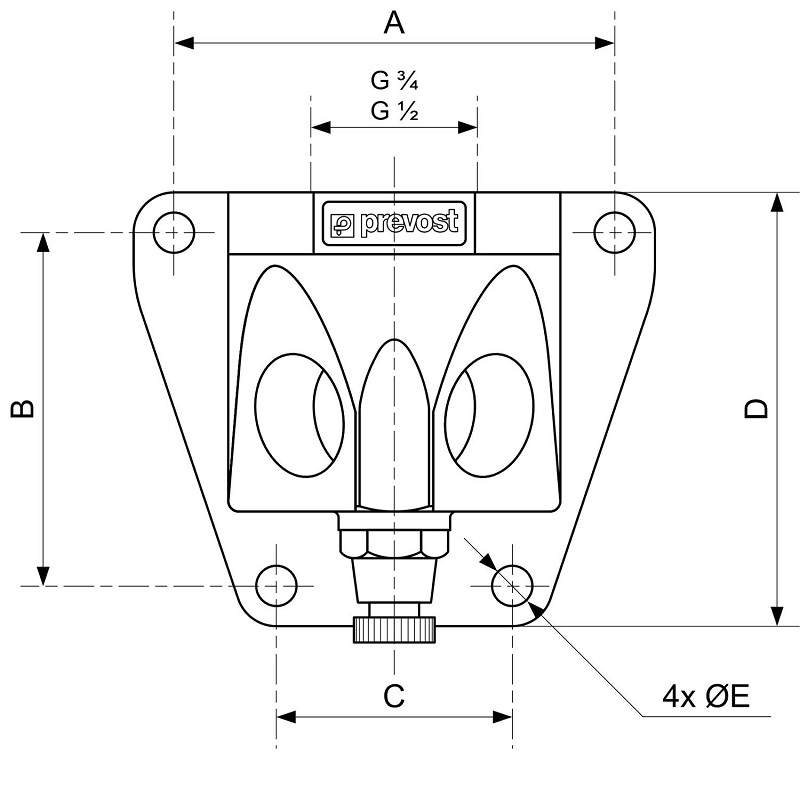

Technische Daten:
| Eingang mit IG BSPP | G 3/4 |
| Ausgang mit IG BSPP | G 1/2 |
| A | 51 mm |
| B | 50 mm |
| C | 38 mm |
| D | 63 mm |
| E | 6.5 mm |
| Betriebsdruck | Max. 16 bar |
| Temperatur | -20°C - 80°C |
| Material Körper | 100 % Aluminium EN AB 46100 |
Anmelden
passendes Zubehör
PREVOST-GERADE MUFFE MIT AUSSENGEWINDE für Rohr mit außen-Ø = 25 AG BSPT = R 3/4 AG NPT =
PPS System Vollaluminium - Druckluftleitung - PPS1 Fitting - Aluminiumrohr-Übergangsstück mit konischem AG PPS1 MM6360
Eigenschaften:
Schnell und leicht zu installieren: Das Rohr wird einfach in den Fitting eingesteckt und der Fitting PPS1 festgezogen
Mit dem "PPS Grip Concept": Basiert auf einem Ring aus Edelstahl, dessen Zähne in das Aluminium greifen. Die Dichtheit wird durch eine neue geschmierte Profildichtung mit optimiertem Aufbau und verbesserten Eigenschaften erzielt. Die Dichtheit ist selbst unter härtesten Einsatzbedingungen gewährleistet.
Für völlige Dichtheit sorgen 2 mit teflonbeschichtete Flügel
Technische Daten:
Rohrdurchmesser Außen
25 mm
IG BSPP
R 3/4
A
100 mm
B
146 mm
C
90 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Körper und Mutter
100 % Aluminium EN AB 46100
PPS Grip Concept
Greifsystem
Ähnliche Produkte
PREVOST-ROHRLEITUNGSDOSEN 7,4 Eingang mit IG BSPP = G 3/4 Ausgang mit 2 Kupplungen = ESI 07
Rohrleistungsdose PREVO S1 - Rohrleitungsdose mit IG (ESI 078104WK)
Eigenschaften:
2 Kupplungen
Manueller Ablass
Europäisches Profil Durchgang 7,4 mm
Wandanbringung an 4 Punkten
Luftaustritt: 2 Sicherheitskupplungen, auf einen Druck abtrennbar
Kupplungen ohne Druckstöße gemäß ISO 4414 zum Schutz des Anwenders
Ausrichtbare Kupplung zur gewünschten Positionierung des Knopfes
Schnelles Anschließen und Abtrennen
Technische Daten:
Eingang mit IG BSPP
G 3/4
Ausgang mit 2 Kupplungen
ESI 07
A
71 mm
B
57 mm
C
38 mm
D
70 mm
E
6.5 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material Körper
100 % Aluminium EN AB 46100
PREVOST-ROHRLEITUNGSDOSEN 7,4 Eingang mit IG BSPP = G 1/2 Ausgang mit 1 Kupplung = ESI 07
Rohrleistungsdose PREVO S1 - Rohrleitungsdose mit IG (ESI 071103WK)
Eigenschaften:
1 Kupplung
Manueller Ablass
Europäisches Profil Durchgang 7,4 mm
Wandanbringung an 4 Punkten
Luftaustritt: 2 Sicherheitskupplungen, auf einen Druck abtrennbar
Kupplungen ohne Druckstöße gemäß ISO 4414 zum Schutz des Anwenders
Ausrichtbare Kupplung zur gewünschten Positionierung des Knopfes
Schnelles Anschließen und Abtrennen
Technische Daten:
Eingang mit IG BSPP
G 1/2
Ausgang mit 1 Kupplung
ESI 07
A
52 mm
B
50 mm
C
38 mm
D
63 mm
E
6.5 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material Körper
100 % Aluminium EN AB 46100
PREVOST-ROHRLEITUNGSDOSEN Eingang mit IG BSPP = G 1/2 Ausgang mit IG BSPP = G 1/2
Rohrleistungsdose PREVO S1 - Rohrleitungsdose mit IG für 1 Kupplung (MF 103S1)
Eigenschaften:
Für 1 Kupplung (nicht im Lieferumfang)
Manueller Ablass
Wandanbringung an 4 Punkten
Schnelles Anschließen und Abtrennen
Technische Daten:
Eingang mit IG BSPP
G 1/2
Ausgang mit IG BSPP
G 1/2
A
51 mm
B
50 mm
C
38 mm
D
63 mm
E
6.5 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material Körper
100 % Aluminium EN AB 46100
PREVOST-ROHRLEITUNGSDOSE mit Innengewinde - Kupplung und Ablass - European Profile - Durchgang 7,4 mm
Rohrleitungsdose mit Innengewinde - Kupplungen und Ablass - European Profil - Durchgang 7,4 mm
Technische Daten:Technologie: "One-Push"-Sicherheit (Schutz vor Peitschenhieb)Betriebsdruck: 2 bis 12 barDurchsatz bei 6 Bar: 1.820 l/min (?P = 0,6 bar)Durchgang: 7,4 mmTemperatur: -15°C bis +70°CWerkstoff: Körper: VerbundwerkstoffWeglassen: Kratzschutz Antistatisch
Produktbeschreibung:
Eingang mit IG BSPP: G 3/4
Ausgang: 4 x ESI 07
Abmessungen:A 78 (mm)B 135 (mm)C 63 (mm)D 80 (mm)E 6,5 (mm)
PREVOST-Wandverteiler Eingang mit IG BSPP = G 3/4 Ausgang mit IG BSPP = G 1/2
Wandverteiler mit IG für 4 Kupplungen (MF 104S4)
Eigenschaften:
Für 4 Kupplungen (nicht im Lieferumfang)
Wandanbringung an 4 Punkten
Schnelles Anschließen und Abtrennen
Technische Daten:
Eingang mit IG BSPP
G 3/4
Ausgang mit IG BSPP
G 1/2
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material Körper
100 % Aluminium EN AB 46100
PREVOST-ROHRLEITUNGSDOSEN Eingang mit IG BSPP = G 1/2 Ausgang mit IG BSPP = G 1/2
Rohrleistungsdose PREVO S1 - Rohrleitungsdose mit IG für 2 Kupplungen (MF 103S2)
Eigenschaften:
Für 2 Kupplungen (nicht im Lieferumfang)
Manueller Ablass
Wandanbringung an 4 Punkten
Schnelles Anschließen und Abtrennen
Technische Daten:
Eingang mit IG BSPP
G 1/2
Ausgang mit IG BSPP
G 1/2
A
51 mm
B
50 mm
C
38 mm
D
63 mm
E
6.5 mm
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material Körper
100 % Aluminium EN AB 46100
PREVOST-Wandverteiler Eingang mit IG BSPP = G 3/4 Ausgang mit IG BSPP = G 1/2
Wandverteiler mit IG für 6 Kupplungen (MF 104S4)
Eigenschaften:
Für 6 Kupplungen (nicht im Lieferumfang)
Wandanbringung an 4 Punkten
Schnelles Anschließen und Abtrennen
Technische Daten:
Eingang mit IG BSPP
G 3/4
Ausgang mit IG BSPP
G 1/2
Betriebsdruck
Max. 16 bar
Temperatur
-20°C - 80°C
Material Körper
100 % Aluminium EN AB 46100
PREVOST-Wandverteilung Eingang mit IG BSPP = G 3/4 Ausgang mit IG BSPP = G 1/2 | Ausgangzahl = 8
Wandverteiler mit IG für 8 Kupplungen (MF 104S8)
Eigenschaften:
Für 8 Kupplungen (nicht im Lieferumfang)
Wandanbringung an 4 Punkten
Schnelles Anschließen und Abtrennen
Technische Daten:
Eingang mit IG BSPP
G 3/4
Ausgang mit IG BSPP
G 1/2
Betriebsdruck
Max. 12 bar
Temperatur
-20°C bis + 80°C
Material Körper
Aluminium
PREVOST-ROHRLEITUNGSDOSEN 10,4 Eingang mit IG BSPP = G 1/2 Ausgang mit 1 Kupplung = ESI 11
Rohrleistungsdose PREVO S1 - Rohrleitungsdose mit IG (ESI 111103WK)Eigenschaften:1 KupplungManueller AblassEuropäisches Profil Durchgang 10,4 mmWandanbringung an 4 PunktenLuftaustritt: 2 Sicherheitskupplungen, auf einen Druck abtrennbarKupplungen ohne Druckstöße gemäß ISO 4414 zum Schutz des AnwendersAusrichtbare Kupplung zur gewünschten Positionierung des KnopfesSchnelles Anschließen und AbtrennenTechnische Daten:Eingang mit IG BSPPG 1/2Ausgang mit 1 KupplungESI 11A51 mmB50 mmC38 mmD63 mmE6.5 mmBetriebsdruckMax. 16 barTemperatur-20°C - 80°CMaterial Körper100 % Aluminium EN AB 46100
Prevost Vielfältig 4 Ausgänge ISI - MF 104S4IS
Rohrleitungsdose mit Innengewinde - Kupplungen und Ablass - Profil ISO 6150 B - Durchgang 6 mmTechnische Daten:Eingang mit IG BSPPG 3/4Ausgang4 x ISI 06Länge (mm)300Breite (mm)115Höhe (mm)100Gewicht (kg)1,05
Prevost Vielfältig 8 Ausgänge ISI - MF 104S8IS
Rohrleitungsdose mit Innengewinde - Kupplungen und Ablass - Profil ISO 6150 B - Durchgang 6 mmTechnische Daten:Eingang mit IG BSPPG 3/4Ausgang8 x ISI 06Länge (mm)430Breite (mm)110Höhe (mm)110Gewicht (kg)0
Prevost Vielfältig 6 Ausgänge ISI - MF 104S6IS
Rohrleitungsdose mit Innengewinde - Kupplungen und Ablass - Profil ISO 6150 B - Durchgang 6 mmTechnische Daten:Eingang mit IG BSPPG 3/4Ausgang6 x ISI 06Länge (mm)300Breite (mm)160Höhe (mm)110Gewicht (kg)1,453
