PREVOST-ROHRLEITUNGSDOSEN 7,4 Eingang mit IG BSPP = G 3/4 Ausgang mit 2 Kupplungen = ESI 07
94,16 € inkl. MwSt.
Inhalt:
1 Stück
Sonderversand Prevost Rohrleitung EUR 34 | ab EUR 1.000 (brutto) versandkostenfrei (DE) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
Prevost
EAN:
3660058282420
Hersteller-Nr.:
3660058282871
Produktnummer:
ESI 078104WK
Gewicht:
0.736 kg
Versand:
Spedition
Produktinformationen "PREVOST-ROHRLEITUNGSDOSEN 7,4 Eingang mit IG BSPP = G 3/4 Ausgang mit 2 Kupplungen = ESI 07"
Rohrleistungsdose PREVO S1 -
Rohrleitungsdose mit IG (ESI 078104WK)
Eigenschaften:
- 2 Kupplungen
- Manueller Ablass
- Europäisches Profil Durchgang 7,4 mm
- Wandanbringung an 4 Punkten
- Luftaustritt: 2 Sicherheitskupplungen, auf einen Druck abtrennbar
- Kupplungen ohne Druckstöße gemäß ISO 4414 zum Schutz des Anwenders
- Ausrichtbare Kupplung zur gewünschten Positionierung des Knopfes
- Schnelles Anschließen und Abtrennen

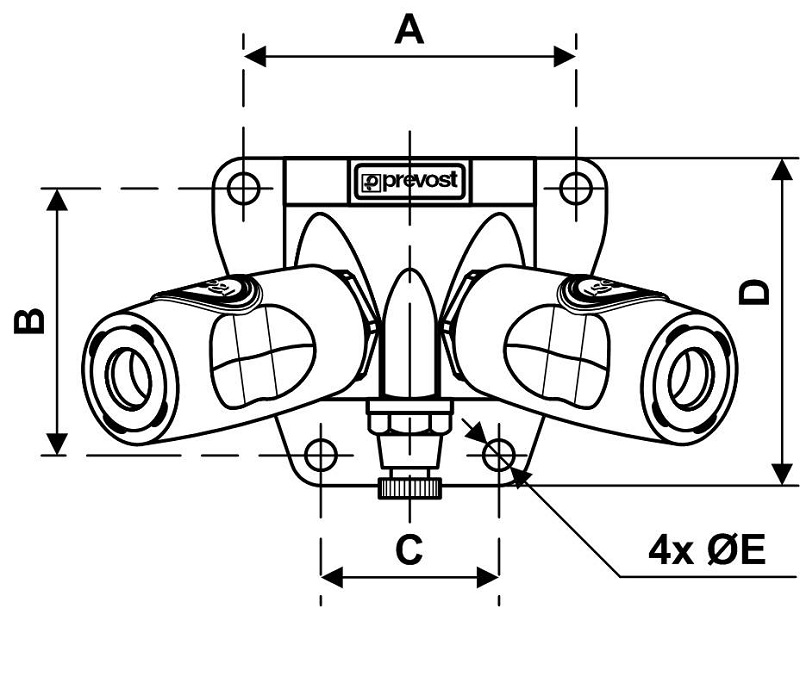

Technische Daten:
| Eingang mit IG BSPP | G 3/4 |
| Ausgang mit 2 Kupplungen | ESI 07 |
| A | 71 mm |
| B | 57 mm |
| C | 38 mm |
| D | 70 mm |
| E | 6.5 mm |
| Betriebsdruck | Max. 16 bar |
| Temperatur | -20°C - 80°C |
| Material Körper | 100 % Aluminium EN AB 46100 |
