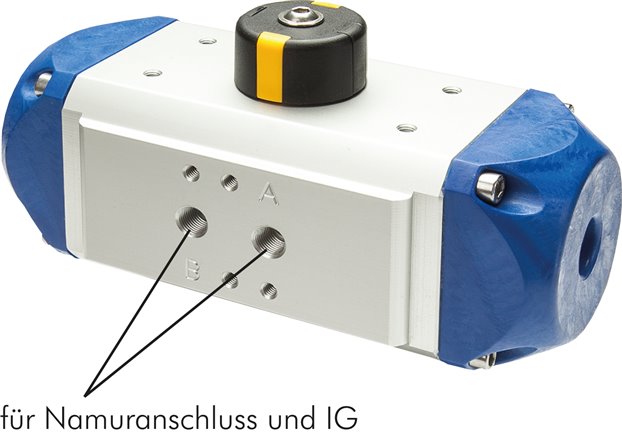

Pneumat. Drehantrieb Gr. 2, Feder-öffnend, F03
Versandkostenfrei
%
341,70 €*
(Sie sparen 46.71% )
182,09 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571543969
Produktnummer:
DA129317
Gewicht:
0.75 kg
Produktinformationen "Pneumat. Drehantrieb Gr. 2, Feder-öffnend, F03"
Werkstoffe:
Gehäuse: Aluminium eloxiert, Zahnstange und Kolben: Aluminium, Deckel: Acetalharz (ab Baugröße 12: Aluminium), Dichtungen: NBR
Temperaturbereich:
-20°C bis +80°C
Steuerdruck:
2,5 - 10 bar (geringere Drücke auf Anfrage)
Eigenschaften:
•Anbauflansch gemäß ISO 5211, •Antriebsanschluss mit Vielkant gem. DIN 3337, •Anschluss für Magnetventil nach VDI/VDE 3845 (NAMUR) oder über Gewinde, •Anschluss für Stellungsregler oder Endschalterbox nach VDI/VDE 3845 (NAMUR), •Sichtanzeige nach NAMUR, •Bauweise ATEX-konform Ex II 2GD c 85°C (Antriebe ab Größe 12: Ex II 2GD c 110°C)
Optional:
FKM-Dichtung (-20°C bis max. +120°C, ab Baugröße 12 bis 130: bis max. +150°C) -V
Achtung:
Die oben angegebenen Anschlussmaße passen auf die meisten Kugelhähne. Da es jedoch eine Vielzahl von Variationen gibt, geben Sie uns bei Ersatzbestellung bitte an:
•Kugelhahntyp, •Anschlussbild auf Kugelhahn (ISO 5211) - Maß A und B, •Größe des Vierkants - Maß C, •benötigtes Drehmoment (wenn bekannt)
Weitere Eigenschaften:
| Ausführung | Feder-öffnend |
| passend für Montageflansch ISO 5211 | F03 |
| Anschlussbild für Endschalterbox oder Stellungsregler | 50 x 25 |
| Luftanschluss (NAMUR) | G 1/8" |
| Baugröße | 2 |
| A (mm) | 36 |
| B | M 5 |
| C (mm) | 9 |
| D (°) | 45 |
| Verschleißteilesatz | PD 002 REP |
| Ersatzfedersatz | PDE 002 REP FEDER |
| Gewicht | 750 g / Stk. |
