Original Wortmann Öl-Wasser-Trenner drukosep 3 101617

Menge bezieht sich auf die Länge: 4 ≙ 4 m  Werkstoffe: Aluminium, innen und außen chromatiert, außen pulverbeschichtet Temperaturbereich: -20°C bis +80°C Medien: Druckluft, Vakuum Rohrlänge: 4 mtr. Hinweis: Das Rohr muss sauber abgetrennt, außen entgratet und mit einer leichten Fase versehen werden. Optimale Ergebnisse werden durch die Verwendung eines Rohrabschneiders erzielt. Achtung: Bei Bestellung bitte Versandlänge angeben! Paketdienst: max. 2 mtr., Nachtexpress: max. 3 mtr., Spedition: max. 6 mtr.     Weitere Eigenschaften: Rohr Ø außen x innen (mm) 28 x 25 Farbe grau (RAL 7001) Betriebsdruck (bar) 20 Gewicht 330 g / Stk.

Elektrischer Kondensatableiter Bekomat 31U U - Upgrade: Bekomat mit Service-Innovation Bei der Drucklufterzeugung fällt zwangsläufig Kondensat an. Das Kondensat enthält Öl, Schmutzpartikel und ist zudem aggressiv. Aufgrund dieser Eigenschaften verursacht Kondensat Betriebsstörungen und Korrosion im Druckluftsystem, wenn es nicht an allen Sammelstellen zuverlässig abgeleitet wird. Mit diesem Kondensatableiter erreichen Sie eine besonders zuverlässige, sichere Kondensatableitung ohne Druckluftverluste. Selbst bei stark schwankenden Kondensatanfall und hohen Schmutz- und Ölanteilen ist die zuverlässige und sicher Funktion gegeben. Funktionsweise: Das Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird. Technische Daten: Anschlussleistung Kompressor 2,5 m³/min Anschlussleistung Trockner 5 m³/min Anschlussleistung Filter 25 m³/min Spannung 230VAC / 50-60Hz Betriebsdruck 0,8 - 16 bar Temperatur +1 °C bis + 60 °C Anschlussgewinde 1 x G 1/2 Kondensatablauf DN 8-10 bzw. G 1/4i Abmessungen T x B x H 65 x 149 x 118 mm Gewicht ca. 0,8 kg Leistungsaufnahme max. 2 W Andere Spannungen auf Anfrage - Varianten: 230, 200, 115, 100, 48, 24 VAC, 24 VDC Bitte beachten: Exkl. Anschlusskabel

Höchste Sicherheit bis 15 bar Druck durch Metallfittings. Für Druckluftrohre aus Polyamid oder Spezial-Alu-Legierung. Einfachste, zeitsparende Montage. Ohne lange Vorbereitung - einfach zusammenstecken, fertig. Die Metallkörper sind absolut bruchsicher und jahrzehntelang einsetzbar. Messing NBR-Dichtung Frei von Silikon Technische Daten System/Ø 28 Montage-Ratgeber: Bitte beachten Sie unsere Hinweise zur Rohrleitungsmontage!

  Mit Außen- und Innengewinde Messing   Technische Daten Inhalt 1

Höchste Sicherheit bis 15 bar Druck durch Metallfittings. Für Druckluftrohre aus Polyamid oder Spezial-Alu-Legierung. Einfachste, zeitsparende Montage. Ohne lange Vorbereitung - einfach zusammenstecken, fertig. Die Metallkörper sind absolut bruchsicher und jahrzehntelang einsetzbar. Messing NBR-Dichtung Frei von Silikon Technische Daten System/Ø 28 Montage-Ratgeber: Bitte beachten Sie unsere Hinweise zur Rohrleitungsmontage!

Aussteller - Atlas Copco Kältetrockner FX 30 - 30 l/s - 1800 l/minZustand: Sehr gut BAFA-Förderung: Dieser Kältetrockner ist BAFA-förderfähig, allerdings nur in Verbindung mit einem BAFA-förderfähigen Kompressor. Technische Daten: Volumenstrom 30 l/s Volumenstrom 1800 l/min Volumenstrom 1,8 m³/min Drucktaupunkt + 3 °C Differenzdruck 0,300 bar Leistungsaufnahme 0,28 kW Betriebsspannung/Frequenz 230/1/50 V/Phase/Hz Kältemittel R513A   Referenzbedingungen: Betriebsdruck 7 bar Drucklufteintrittstemperatur 35 °C Umgebungstemperatur 25 °C Relative Luftfeuchtigkeit am Eintritt   100 % Grenzwerte: Umgebungstemperatur min. 5 °C Umgebungstemperatur max. 43 °C Eintrittstemperatur min. 5 °C Eintrittstemperatur max. 55 °C Betriebsdruck min. 6 bar Betriebsdruck max. 14 bar Abmessungen, Gewichte und Anschlüsse: Länge/Breite/Höhe 493/350/450 mm Nettogewicht 27 kg Druckluftanschlüsse 3/4 " Vorteile Anschlussfertige, vollständige Drucklufttrocknungsstation Kompaktes Design Stabiler Drucktaupunkt: Wasser-Druckluftreinheitsklasse 4 Energieeffizienter Wärmetauscher Kein Druckluftverlust durch niveaugesteuerter Kondensatableiter Drucktaupunktsensor für eine genaue Drucktaupunktmessung Potentialfreier Kontakt, um eine Fernüberwachung auf dem Datenkontrollsystem des Kunden zu ermöglichen Keine Kondensation in den Rohrleitungen: Luft-Luft-Wärmetauscher, erwärmt die kalte Druckluft vor dem Austritt Vereinfachte Service Nachhaltige Technologie  Ausstattungsmerkmale und Besonderheiten Die Kältetrockner der FX Baureihe bieten eine zuverlässige, kostengünstige und einfache Lösung für alle, die für ihre Fertigungsprozesse hochwertige Druckluft benötigen. Um Kondensation und damit die Gefahr von Korrosion und Schäden an Anlagen und Endprodukten zu vermeiden, muss die Druckluft trocken sein - genau dafür sind die FX-Trockner konzipiert. Die FX-Trocknerreihe ist einfach aber dennoch robust und zuverlässig. Es handelt sich um eine schlichte Baureihe, die sich auf bewährte Technologie, solide Komponenten und ein unkompliziertes Design stützt; diese Merkmale zusammengenommen liefern einen konstanten Taupunkt und zuverlässige Leistung bei jedem Volumenstrom - in nahezu jeder Produktionsanwendung. Beschreibung 1. Kältemittel-Separator2. Kältemittel-Verdichter3. Schalter für maximalen Druck4. Druckschalter für Lüftersteuerung5. Lüfter6. Verflüssiger7. Kältemittel-Filter8. Expansionsvorrichtung9. Heißgas-Bypass10 Lufteinlass11. Luft-Kältemittel-Wärmetauscher12. Luft-Luft-Wärmetauscher13. Wasserabscheider14. Kondensatableiter15. Luftauslass Lieferumfang Anschlussbereiter Drucklufttrockner auf einem Stahlgrundrahmen für fundamentlose Aufstellung. Pulverbeschichtete Metallblechverkleidung mit Abluftöffnungen, leicht abnehmbare Seitenwände. Drucklufttrockner mit Luft/Luft- und Luft/Kältemittel-Aluminium Blockkühler Dixell Steuerung Potentialfreie Kontakt für Störmeldungen Wasserabscheider mit niveaugesteuertem Kondensatableiter (Zero-Loss) Geschlossener Kältekreislauf: Kältemittelkompressor Luftgekühltem Verflüssiger mit Ventilator Verflüssiger Druckregler Sammelgefäß für Kältemittel Hocheffizienter, 3-Zonen Verdampfer mit interner Separation Direkte Kältemitteleinspritzung mit thermostatisches Expansionsventil Heißgas-Bypass-Ventil Zertifizierungen CE

Der ÖWAMAT 10 für höchste Anforderungen in Nachhaltigkeit, Effizienz und Wirtschaftlichkeit für die dezentrale Öl-Wasser-Trennung direkt am Entstehungsort.Das aufbereitete Kondensat kann direkt als gereinigtes Wasser in die Kanalisation eingeleitet werden.Der ÖWAMAT verfügt über eine bauaufsichtliche Zulassung Z-83.5-9 des Deutschen Instituts für Bautechnik und benötigt keine wasserrechtliche Genehmigung.Die ÖWAMAT-Vorteile im Überblick: Anlagen gerechte Baugröße auch in bereits bestehenden Anlagen nachrüstbar Doppelte Standzeit der Filtereinheiten keine Energiekosten Bauartzulassung Jederzeit einfache Nachrüstung einer Heizung zum Frostschutz Technische Daten Max. Kompressorenleistung: 2,4 m³/min - 2.400 l/min Behälter Volumen: 10 Liter Füllvolumen: 4,3 Liter Kondensatzulauf (Schlauch): 2 x G1/2 Wasserablauf: G1/2 (Schlauch) Leergewicht: 3,5 kg Min./max. Temperatur: +5/+60 °C Max. Betriebsdruck am Zulauf: 16 bar Vorfilter: 2,5 Liter Hauptfilter: 2,6 Liter Filteranzahl: 2 Stück Austauschfilter-Set Gewicht: 0,5 kg

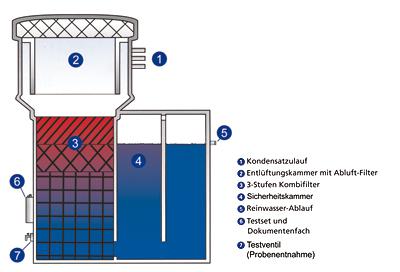

Öl-Wasser-Trenner, Modell drukosep 6 für Kompressorenleistungen bis 6,0 m3/min Warum Kondensataufbereitung? Bei der Erzeugung von Druckluft entsteht immer Kondenswasser. Die Kondensatmenge ist abhängig von der Größe und der Betriebszeit des Kompressors. Das Kondensat von ölgeschmierten Kompressoren kann bis zu 2000 mg Öl pro Liter Kondensat enthalten! Nach § 7a des Wasserhaushaltsgesetzes muss das Kondensat entsprechend dem Stand der Technik aufbereitet werden, wenn es in die öffentliche Abwasserentsorgung eingeleitet werden soll. Der Grenzwert liegt bei 20 mg Öl pro Liter Wasser. Wird das Kondensat nicht behandelt, muss es gesammelt und gegen Nachweis durch ein Fachunternehmen entsorgt werden. Der »drukosep« entölt das Kondensat durch eine Kombination aus Koaleszenz- und Aktivkohlefilter zuverlässig. Das gereinigte Wasser kann in die öffentliche Kanalisation eingeleitet werden - das Altöl sammelt sich im Kombifilter an und kann zusammen mit dem Filter entsorgt werden.Vorteile des »drukosep«:kompakte Bauweisesichere Wand- oder Bodenmontage3-Stufen-KombifilterTestglas zur Prüfung des gereinigten KondensatsMaterial:Behälter: Polyäthylen / PolypropylenFilter: Polypropylen / Aktivkohle

Atlas Copco Schraubenkompressor GA 7- 10 FF auf BehälterVollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig öleingespritzt verdichtend, luftgekühlt, schallgedämpft, mit Elektronikon™ MK V und eingebautem Kältetrockner. Aufgebaut auf Behälter. Technische DatenBezugsbedingungen: Ansaugdruck 1 barAnsaugtemperatur 20 °Crelative Feuchte 0 % Nutzbarer Volumenstrom am Austritt der Kompaktanlagebei Betriebsüberdruck 9,75 bar 17,0 l/s 1,02 m3/minnach ISO 1217-3, CMotornennleistung 7,5 kWMotornenndrehzahl 2950 min-1 Wellen-Leistungsbedarf bei maximalem Betriebsüberdruck 8,1 kWWellenleistungsbedarf im Leerlauf 2,0 kWDrucklufttemperatur nach dem Trockner 25 °CKühlluftmenge 0,91 m³/sÖlfüllmenge 3,7 lRestölgehalt < 2 mg/m³ Schalldruckpegel,im Freifeld in 1 m Abstand nach ISO 2151. 61 dB(A) Grenzwerte: Betriebsüberdruck 5,5 bis 9,75 barKühllufttemperatur 0 bis 46 °C Daten des Elektromotors:Flansch-Drehstrommotor, Schutzart IP 55,Isolationsklasse F. Fabrikat: WEG Typ 132 SSpannung / Frequenz 400 V / 50 HzWirkungsgrad IE3 90,2 %  Daten des integrierten KältetrocknersTyp ID 21Drucktaupunkt bei 20°C Umgebungstemperatur (Rh=100%) 3 °CDruckverlust über den Trockner 0,13 barGesamtleistungsaufnahme (t=20°C, Rh=100%, inkl. Lüfter) 0,5 kWKühlluftmenge 6,6 m³/minWärmemenge, abgegeben über Kühlluft 0,8 kWKältemittel, Typ R 134aKältemittel, Menge 0,5 kg Abmessungen und Gewichte auf 270 l-BehälterAbmessungen: Länge/Breite/Höhe 1500 / 710 / 1730 mmNetto-Gewicht: 375 kgBrutto-Gewicht: 401 kg Abmessungen und Gewichte auf 500 l-Behälter Abmessungen: Länge/Breite/Höhe 1842 / 710 / 1779 mmNetto-Gewicht: 405 kgBrutto-Gewicht: 436 kg AnschlüsseRohranschlüsse: Druckluftanschluss G 3/4Kondensat manuell G 1/4Kondensat automatisch G 1/4 Lieferumfang:Stahlgrundrahmen für fundamentlose Aufstellung und Gabelstapleraufnahmen.Kompressor mit Riemenantrieb.Ölumlaufschmierung mit Ölfilter, luftgekühltem Ölkühler und 3-stufigem Ölabscheider.Komplett mit Erstölfüllung.Integrierter luftgekühlter Nachkühler, integrierter Wasserabscheider mit automatischem Kondensatablass.Komplettes Volllast-Leerlauf-Regelsystem mit verzögertem Aussetzbetrieb, Nachlaufzeitoptimierung.Schallhaube mit abnehmbaren Front- und Rückteilen aus Stahlblech, mit schalldämmendem Schaumstoff und integriertem Schaltschrank.Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.Elektronikon™ MK V.CE-Behälter.Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein Prüfzertifikat bestätigt die erfolgreiche Abnahme.Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CE-Kennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.Zusätzlich zu der von uns angebotenen Kompressoranlage empfehlen wir den Einsatz eines FD - Kältetrockners sowie eines UD+ - Hochleistungsfilter zur Erzeugung trockener und qualitativ hochwertiger Druckluft. Diese Produkte sorgen für eine sichere Abscheidung von Feuchtigkeit und Schmutz aus der Druckluft und somit für Schutz und Erhöhung der Lebensdauer nachgeschalteter Ausrüstung und Produkte.

Atlas Copco ÖL-Wasser-TrennerOSC 12 CARB Kompakte, vollautomatische, nach dem Stand der Technik im Sinne §7a des Wasserhaushaltsgesetzes gefertigter und geprüfter Öl-Wasser Trenner. Referenzbedingungen (Mildes Klima - Mitteleuropa)Relative Luftfeuchtigkeit am Eintritt 60%Betriebsdruck 7BarLufteintrittstemperatur 25°CBetriebsstunden pro Tag 12hÖlsortenRoto-Inject Fluid Ndurance, Roto Synthetic Fluid Ultra Technische DatenVolumenstrommit Trocknern und Filternmax.12l/s min.6l/sVolumenstromohne Trocknern und Filternmax.15l/s min.9l/sRestölkonzentration am Auslassmax.≤10mg/l GrenzwerteUmgebungstemperaturmin.1°C max.46°CKondensateintrittstemperaturmin.1°C max.60°C Abmessungen, Gewichte und AnschlüsseLänge/Breite/Höhe 250/147/216mmNettogewicht 1,2kgAnschlüsseKondensatzulauf1/4" Wasserablauf3/8" Testanschluss3/8"

HINWEIS: Neue Ausführung! ROBUSTER - mit an den Behälter angeschraubter Konsole, teilweise doppelt gekantet EINFACHER - mit angeschweißtem Heckgriff HANDLICHER - mit vereinheitlichten Muffen MOBILER - mit durchgehendem, langem, robusten und angeschraubten, schwarzem Griff Eigenschaften: Fahrbarer Kolbenkompressor mit liegendem Behälter Optimale Transport-Eigenschaften durch optimal platzierten Handgriff und angeschweißten Griff am Heck Serienmäßig mit allen Sicherheitsarmaturen und elektrischem Anschlusskabel mit Stecker und Condor Druckschalter Druckluftbehälter ausgestattet mit Sicherheitsventil und Kondensatablassventil Mit gehobener Ausstattung für den universellen Einsatz Mit Keilriemenantrieb, 2 Zylindern in Reihenanordnung für besonders ruhigen Lauf 2 m Gerätezuleitung mit Gummiummantelung Luftabgang über Schnellkupplung Ruhiger Stand und sicherer Transport durch Lenkrollen mit Bremsen und große, optimal dimensionierte Räder Gerätezuleitung mit Phasenwender Ihre Vorteile: 10 Jahre Garantie auf Behälter gegen Durchrostung Perfekte Übersicht durch zwei Manometer, die das gleichzeitige Ablesen von Behälter- und Arbeitsdruck ermöglichen Niedrige Verdichterdrehzahl - dadurch Schonung der Kompressoren-Bauteile, Senkung des Geräuschpegels und reduzierte Vibrationen Einstellbarer Arbeitsdruck über Filterdruckminderer Vollautomatischer Betrieb durch Druckschalter mit Anlaufentlastung, Motorschutz und Ein-/Ausschalter Großes Ventilatorschwungrad für optimale Kühlung Technische Daten Druck 10 bar Ansaugleistung 510 l/min Füllleistung 390 l/min Drehzahl 1240 min-1 Beh.-Vol. 90 l Gewicht 80 kg Geräusch 96 dB(A) Abmessungen (BxTxH) 1110x495x895 mm Antriebsleistung 3,0 kW Spannung 400 V Lautstärke: Schalldruckpegel LPA: Keine Herstellerangabenin 4 m Abstand nach 79/113 EWG, L(PA4) Schallleistungspegel LWA: 96 dB(A)nach DIN EN ISO 3744 (RL 2000/14/EG) Für die Praxis ist folgender Zusammenhang wichtig:DerSchallleistungspegel von technischen Schallquellen liegt bei einemMessabstand von 1 m meistens um ca. 10 bis 15 dB höher als derSchalldruckpegel. Anwendungsbeispiele: Betreiben von Schlagschrauber,Ratschenschraubern, Drehschrauber,Sägen, Nietzangen, Fettpressen, Meißelhämmern, Farbspritzpistolen,kleinere Klammer- und Nagelgeräten, Sprühpistolen,Kartuschenpistolen, Ausblaspistolen und Reifenfüllern WICHTIG: Was tun bei Transportschäden bei einer Speditionslieferung Bitte unterscheiden Sie zunächst zwischen einem offenen Schaden (Verpackung beschädigt) und einem verdeckten Schaden (Verpackung einwandfrei / Inhalt beschädigt). Öffnen Sie die Sendungen daher umgehend und vergewissern Sie sich, dass kein verdeckter Transportschaden vorliegt. Bei einem offenen erkennbaren Schaden in Gegenwart des anliefernden LKW-Fahrer auspacken und die Beschädigung auf dem Ablieferungsnachweis/Lieferschein mit Datum und Uhrzeit vermerken und bescheinigen lassen. Bitte auch das Kennzeichen des LKW notieren. Ein "verdeckter Schaden" ist unverzüglich zu melden (spätestens jedoch innerhalb von 7 Kalendertagen in schriftlicher Form auch per Fax). Bitte öffnen Sie daher eine Lieferung umgehend und kontrollieren Sie auf Anzahl, Art und Beschädigungen. ******************************** Bitte beachten Sie, dass dieser Artikel per Spedition angeliefert wird, Zustelldauer in der Regel 1-3 Werktage. Die Zustellzeiten der Speditionen sind Mo.-Fr., von ca. 7-17 Uhr, Anliefertage und -zeiten sind abhängig von der Tourenplanung des Spediteurs, wir haben darauf keinen Einfluss. Samstagszustellung ist nicht möglich. Wenn Sie eine Speditionssendung nicht selbst entgegen nehmen können, beauftragen Sie bitte einen Mitbewohner oder Nachbarn mit der Annahme: Bei Verweis auf einen Nachbarn ist ein Zettel mit einem entsprechenden Hinweis für den Spediteur an der Haus- oder Wohnungstür oder am Klingelschild an den voraussichtlichen Anliefertagen sinnvoll. Bitte geben Sie bei der Bestellung zwingend eine Telefonnummer mit an. Bitte beachten Sie, dass eine Zweitzustellung kostenpflichtig ist. Vielen Dank.

div.table-korrektur { width: auto; } div.tabkor { display: table; } div.rowkor { display: table-row; float: auto; } div.cellkor { padding: 2px 8px 2px 8px; margin: 1px; text-align: center; background-color: #C0C0C0; float: left; width: auto: } Aktivkohlekartuschenfilter mit integriertem DMF-Feinstaubfilter-Element. Ihre Vorteile auf einen Blick: Zur Entfernung von Öldampf und Gerüchen, Restölgehalt 0,003 mg/m3 (bei 20°C) Anfallende Stäube werden direkt ausgefiltert Kein zusätzlicher Nachfilter mehr erforderlich ein Filtergeäuse weniger in der Installation geringe Anschaffungskosten weniger Aufwand bei der Wartung Lieferumfang: Gehäuse APF83CAK inkl. Kartusche Filterelement APE78CAK Kondesatableitung HAM12 (manueller Handablass) Technische Daten Anschluss RP 3/4" innen Leistung nominal 60 m³/h bei 1 bar und 20° C bei 7 bar ü Leistung maximal 126 m³/h bei 1 bar und 20° C bei 16 bar ü max. Betriebsdruck 16 bar ü Material Aluminium max. Betriebstemp. 120° C Beschichtung innen/außen Korrossionsschutzschicht Anschluss Kondensatableitung RP 1/2" innen Maße in mm A: 328, B: 23, C: 104, D: 98 Gewicht 1,1 Kg CE Norm 2014/68/EU Kategorie 1 Leistung des Filterelements Typ APE78CAK Partikelfiltration 1 Mikron Restölgehalt 0,003 mg/m³ Betriebstemp. max 50° C Betriebstemp. emp 30° C Differenzdruck 250 mbar Kartuschenwechsel alle 6 Monate Isoklassen Partikel 2 Öl 1 Aufbau: Durchströmung von innen nach außen Material Endkappen Glasfaserverstärktes Nylon (30 %) Stützkörper innen und außen Acrylröhre Filtrationsmedium Aktivkohle Nachfiltration Borosilikat Mikroglasfaser Gewebe Klebung Endkappen Zweikomponenten Epoxidharzkleber Material O-Ring NBR besondere Eigenschaften technisch silikonfrei Hohlraumvolumen bei 20° C 96 % Korrekturfaktoren Arbeitsdruck bar ü Faktor 2 0,38 3 0,50 4 0,63 5 0,75 6 0,88 7 1,00 8 1,12 9 1,25 10 1,37 11 1,49 12 1,62 13 1,74 14 1,86 15 1,98 16 2,10

Einfachste, zeitsparende Montage. Ohne lange Vorbereitung - einfach zusammenstecken, fertig. Die Metallkörper sind absolut bruchsicher und jahrzehntelang einsetzbar. Messing NBR-Dichtung Frei von Silikon Höchste Sicherheit bis 15 bar Druck durch Metallfittings. Für Druckluftrohre aus Polyamid oder Spezial-Alu-Legierung. Technische Daten System/Ø 28 Montage-Ratgeber: Bitte beachten Sie unsere Hinweise zur Rohrleitungsmontage!
