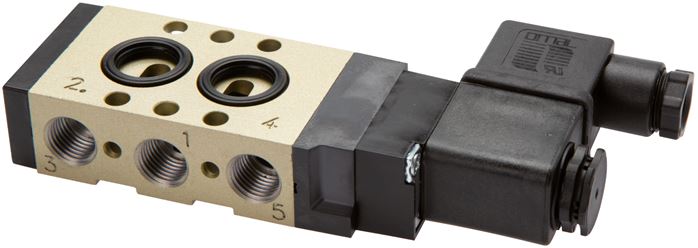

NAMUR-Magnetventil, G 1/4", 5/2-Wege (Federrückstellung), 230 V AC
%
71,46 €*
(Sie sparen 9.1% )
64,96 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571632632
Produktnummer:
DA152395
Gewicht:
0.28 kg
Produktinformationen "NAMUR-Magnetventil, G 1/4", 5/2-Wege (Federrückstellung), 230 V AC"
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)
Temperaturbereich:
-10°C bis +60°C
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar):
< 30 ms
Steuerspannungen:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Spannungstoleranz:
± 10 %
Leistungsaufnahme:
Gleichstrom: 2,1 W, Wechselstrom: 4,1 VA
Schutzart:
IP 65
Magnetspule:
M (Steckergröße 1)
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
*nur DIN-Stecker
Weitere Eigenschaften:
| Steuerspannung | 230 V AC |
| Funktion | 5/2-Wege (Federrückstellung) |
| Gewinde | G 1/4" |
| Betriebsdruck (bar) | 1,5 - 10 |
| Durchfluss (L/min) | 1.000 |
| Symbol | z_sf1110_fed_k.eps |
| Gewicht | 280 g / Stk. |
