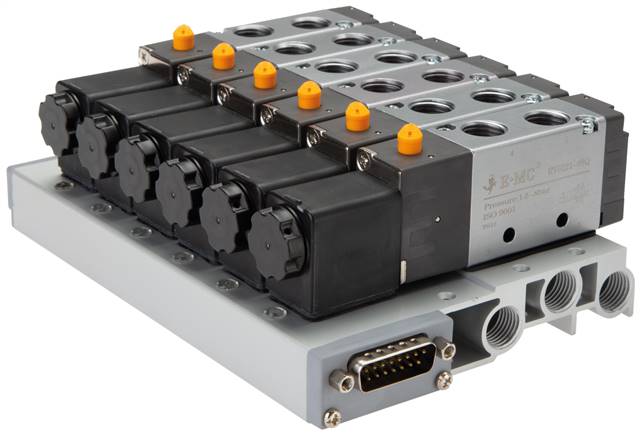

Multipol-Ventilterminal, G1/4", 6 Stationen, 24V DC

Ventilscheibe für Ventilinsel HDM, Anschl. 8 mm, 5/2-Wege, monostabil (nutzt nur einen PIN, belegt 2 Signale)Diese kompakten Ventilinseln mit Durchfluss bis zu 800 Nl/min können auf Grund der Vielzahl der unterschiedlichen Funktionen und diverser Eingangs- und Zwischenplatten jeder spezifischen Anwendung individuell angepasst werden.Da jede Ventilinsel eine kundenindividuelle Zusammenstellung der diversen Einzelelemente ist, stellen wir im Katalog lediglich die lieferbaren Eingangs-, Zwischen- und Endplatten, sowie die diversen Ventilscheiben und die 25-poligen Multipolanschlüsse dar.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Luft bitte auf kontinuierliche Ölung achten.Die Handhilfsbetätigung ist auf Anfrage auch in monostabiler Ausführung (tastend) lieferbar.Der Betriebsdruck richtet sich nach den eingebauten Eingangsplatten.Technische Daten:Temperaturbereich min.-10 °CTemperaturbereich max.60 °CLeistungsaufnahme0,6 W je BetätigungHandhilfsbetätigungrastendAnsteuerungbis zu 16 Betätigungen (z. B. 16 federrückgestellte Ventile)SchutzartIP 65Funktion5/2-Wege, monostabil (nutzt nur einen PIN und belegt 2 SignaDurchfluss800 Nl/minDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 484. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 484 (siehe Downloads).

Ventilscheibe für Ventilinsel HDM, Anschl. 8 mm, 5/2-Wege, bistabil (Impulsventil), Temp. -10 °C bis 60 °CDiese kompakten Ventilinseln mit Durchfluss bis zu 800 Nl/min können auf Grund der Vielzahl der unterschiedlichen Funktionen und diverser Eingangs- und Zwischenplatten jeder spezifischen Anwendung individuell angepasst werden.Da jede Ventilinsel eine kundenindividuelle Zusammenstellung der diversen Einzelelemente ist, stellen wir im Katalog lediglich die lieferbaren Eingangs-, Zwischen- und Endplatten, sowie die diversen Ventilscheiben und die 25-poligen Multipolanschlüsse dar.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Luft bitte auf kontinuierliche Ölung achten.Die Handhilfsbetätigung ist auf Anfrage auch in monostabiler Ausführung (tastend) lieferbar.Der Betriebsdruck richtet sich nach den eingebauten Eingangsplatten.Technische Daten:Temperaturbereich min.-10 °CTemperaturbereich max.60 °CLeistungsaufnahme0,6 W je BetätigungHandhilfsbetätigungrastendAnsteuerungbis zu 16 Betätigungen (z. B. 16 federrückgestellte Ventile)SchutzartIP 65Funktion5/2-Wege, bistabil (Impulsventil)Durchfluss800 Nl/minDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 484. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 484 (siehe Downloads).

Eingangsplatte für Ventilinsel HDM, Standard, mit interner Steuerluft, mit integriertem Profibus DP, Arbeitsdruck 3 - 7 barDiese kompakten Ventilinseln mit Durchfluss bis zu 800 Nl/min können auf Grund der Vielzahl der unterschiedlichen Funktionen und diverser Eingangs- und Zwischenplatten jeder spezifischen Anwendung individuell angepasst werden.Da jede Ventilinsel eine kundenindividuelle Zusammenstellung der diversen Einzelelemente ist, stellen wir im Katalog lediglich die lieferbaren Eingangs-, Zwischen- und Endplatten, sowie die diversen Ventilscheiben und die 25-poligen Multipolanschlüsse dar.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Luft bitte auf kontinuierliche Ölung achten.Die Handhilfsbetätigung ist auf Anfrage auch in monostabiler Ausführung (tastend) lieferbar.Der Betriebsdruck richtet sich nach den eingebauten Eingangsplatten.Technische Daten:Temperaturbereich min.-10 °CBetriebsdruck min.3 barBetriebsdruck max.7 barTemperaturbereich max.60 °CLeistungsaufnahme0,6 W je BetätigungHandhilfsbetätigungrastendAnsteuerungbis zu 16 Betätigungen (z. B. 16 federrückgestellte Ventile)SchutzartIP 65FunktionStandard, mit interner SteuerluftAnschlussmit integriertem Profibus DPDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 483. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 483 (siehe Downloads).

Ventilscheibe für Ventilinsel HDM, Anschl. 6 mm, 5/2-Wege monostabilDiese kompakten Ventilinseln mit Durchfluss bis zu 800 Nl/min können auf Grund der Vielzahl der unterschiedlichen Funktionen und diverser Eingangs- und Zwischenplatten jeder spezifischen Anwendung individuell angepasst werden.Da jede Ventilinsel eine kundenindividuelle Zusammenstellung der diversen Einzelelemente ist, stellen wir im Katalog lediglich die lieferbaren Eingangs-, Zwischen- und Endplatten, sowie die diversen Ventilscheiben und die 25-poligen Multipolanschlüsse dar.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Luft bitte auf kontinuierliche Ölung achten.Die Handhilfsbetätigung ist auf Anfrage auch in monostabiler Ausführung (tastend) lieferbar.Der Betriebsdruck richtet sich nach den eingebauten Eingangsplatten.Technische Daten:Temperaturbereich min.-10 °CTemperaturbereich max.60 °CLeistungsaufnahme0,6 W je BetätigungHandhilfsbetätigungrastendAnsteuerungbis zu 16 Betätigungen (z. B. 16 federrückgestellte Ventile)SchutzartIP 65Funktion5/2-Wege, monostabilDurchfluss500 Nl/minDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 483. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 483 (siehe Downloads).

Ventilscheibe für Ventilinsel HDM, Anschl. 6 mm, 2 x 3/2-Wege, NO, monostabil oder 5/3-Wege, Mitte entlüftetDiese kompakten Ventilinseln mit Durchfluss bis zu 800 Nl/min können auf Grund der Vielzahl der unterschiedlichen Funktionen und diverser Eingangs- und Zwischenplatten jeder spezifischen Anwendung individuell angepasst werden.Da jede Ventilinsel eine kundenindividuelle Zusammenstellung der diversen Einzelelemente ist, stellen wir im Katalog lediglich die lieferbaren Eingangs-, Zwischen- und Endplatten, sowie die diversen Ventilscheiben und die 25-poligen Multipolanschlüsse dar.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Luft bitte auf kontinuierliche Ölung achten.Die Handhilfsbetätigung ist auf Anfrage auch in monostabiler Ausführung (tastend) lieferbar.Der Betriebsdruck richtet sich nach den eingebauten Eingangsplatten.Technische Daten:Temperaturbereich min.-10 °CTemperaturbereich max.60 °CLeistungsaufnahme0,6 W je BetätigungHandhilfsbetätigungrastendAnsteuerungbis zu 16 Betätigungen (z. B. 16 federrückgestellte Ventile)SchutzartIP 65Funktion2 x 3/2-Wege, NO, monostabil oder 5/3-Wege, Mitte belüftetDurchfluss500 Nl/minDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 483. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 483 (siehe Downloads).

Elektrischer Anschluss (Multipol 25-polig, IP 65), Steckdose IP 67, 25-polig, mit 1 m KabelDiese kompakten Ventilinseln mit Durchfluss bis zu 800 Nl/min können auf Grund der Vielzahl der unterschiedlichen Funktionen und diverser Eingangs- und Zwischenplatten jeder spezifischen Anwendung individuell angepasst werden.Da jede Ventilinsel eine kundenindividuelle Zusammenstellung der diversen Einzelelemente ist, stellen wir im Katalog lediglich die lieferbaren Eingangs-, Zwischen- und Endplatten, sowie die diversen Ventilscheiben und die 25-poligen Multipolanschlüsse dar.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Luft bitte auf kontinuierliche Ölung achten.Die Handhilfsbetätigung ist auf Anfrage auch in monostabiler Ausführung (tastend) lieferbar.Der Betriebsdruck richtet sich nach den eingebauten Eingangsplatten.Technische Daten:Temperaturbereich min.-10 °CTemperaturbereich max.60 °CLeistungsaufnahme0,6 W je BetätigungHandhilfsbetätigungrastendAnsteuerungbis zu 16 Betätigungen (z. B. 16 federrückgestellte Ventile)SchutzartIP 65BeschreibungSteckdose IP 67, 25-polig, mit 1 m KabelDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 484. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 484 (siehe Downloads).

Elektrischer Anschluss (Multipol 25-polig, IP 65), Steckdose IP 67, 25-polig, mit 5 m KabelDiese kompakten Ventilinseln mit Durchfluss bis zu 800 Nl/min können auf Grund der Vielzahl der unterschiedlichen Funktionen und diverser Eingangs- und Zwischenplatten jeder spezifischen Anwendung individuell angepasst werden.Da jede Ventilinsel eine kundenindividuelle Zusammenstellung der diversen Einzelelemente ist, stellen wir im Katalog lediglich die lieferbaren Eingangs-, Zwischen- und Endplatten, sowie die diversen Ventilscheiben und die 25-poligen Multipolanschlüsse dar.Für gefilterte und ungeölte oder geölte Druckluft geeignet.Bei Verwendung von geölter Luft bitte auf kontinuierliche Ölung achten.Die Handhilfsbetätigung ist auf Anfrage auch in monostabiler Ausführung (tastend) lieferbar.Der Betriebsdruck richtet sich nach den eingebauten Eingangsplatten.Technische Daten:Temperaturbereich min.-10 °CTemperaturbereich max.60 °CLeistungsaufnahme0,6 W je BetätigungHandhilfsbetätigungrastendAnsteuerungbis zu 16 Betätigungen (z. B. 16 federrückgestellte Ventile)SchutzartIP 65BeschreibungSteckdose IP 67, 25-polig, mit 5 m KabelDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 484. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 484 (siehe Downloads).

Temperaturbereich:-10°C bis +50°CMedien:geölte und ungeölte, gefilterte DruckluftBetriebsdruck:3 - 8 bar (0 - 8 bar bei Fremdluftanschluss)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:1,3 W / VentilmagnetSchutzart:IP 65Ausführung:mit LED und SchutzbeschaltungFunktion:Bis zu 20 Stationen lassen sich über ein Multipol-Anschlusskabel ansteuern. Jede Station verfügt über eine LED-Zustandsanzeige und Schutzbeschaltung. Das Terminal kann beliebig mit Ventilen der Baureihe KF 46 bestückt werden, wobei 2 x 3/2-Wege, 1 x 5/2-Wege und 1 x 5/3-Wege Ventile je nur eine Station belegen. Alle Anschlüsse sind von der Vorderseite zugänglich. Die Druckluftversorgung (Anschluss 1) erfolgt für alle Ventile gemeinsam auf der Vorderseite. Die Entlüftung je Abluftkanal (3+5) erfolgt über je einen G 3/8"-Anschluss nach oben und einen zweiten stirnseitig (ist bei der Auslieferung durch Stopfen verschlossen).Die Entlüftung der Vorsteuermagnete (82+84) erfolgt über 2 Stk. G 1/8"-Anschlüsse nach oben. Die zusätzlichen stirnseitigen G 1/8"-Anschlüsse sind werksseitig durch Stopfen verschlossen. Eine Drucktrennung innerhalb des Terminals sowie eine beidseitige Zuführung der Druckluft ist möglich. Bei der Versorgung der Ventile mit Fremdluft beträgt der Druckbereich 0 bis 8 bar.Vorteile:•schneller und einfacher Anschluss, Einzelverdrahtung der Ventile entfällt bei Multipol- oder Busanschluss, •kompakte Bauform, •universell einsetzbar durch Baukastensystem, •LED-Zustandsanzeige und Schutzbeschaltung als Standard, •bis zu 20 Stationen (z. B. 40 x 3/2-Wege Ventile) über ein Multipol-Anschlusskabel ansteuerbar, •Schutzart IP 65, •Ventile können ohne Demontage des Terminals getauscht werden, •je Station können wahlweise folgende Ventile angebaut werden: 2 x 3/2-Wege Ventile 1 x 5/2-Wege Ventil (monostabil) 1 x 5/2-Wege Ventil (bistabil) 1 x 5/3-Wege VentilVentilbestückung:Die Ventile müssen separat bestellt werden. Sie werden entsprechend ihrer Funktion angeordnet. Hohe Artikelnummern (z. B. KF 46 534 HN) werden am Multipolanschluss, niedrige Artikelnummern (z. B. KF 46 310/2 RHN) vom ihm entfernt montiert. Verschlussplatten werden hinter den Ventilen vom Anschluss entfernt montiert. Das Ventilterminal wird komplett montiert und geprüft geliefert. Das Anschlusskabel gehört nicht zum Lieferumfang und muss separat bestellt werden.Weitere Eigenschaften:AnschlussartMultipolanschluss (44-pol.)Stationen (Stk)20A (mm)294,5B (mm)415C (mm)368D (mm)402Gewicht4,6 kg / Stk.

Werkstoffe:Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: KunststoffTemperaturbereich:-20°C bis +70°CBetriebsdruck:1,5 - 8 bar (5/3-Wege: 2 - 8 bar)Medien:geölte und ungeölte, gefilterte DruckluftSchaltzeit:<15 ms, max. 5 Schaltspiele / Sek. (5/3-Wege: max. 3 Schaltspiele / Sek.)Steuerspannung:24 V= ? 10 %Leistungsaufnahme:0,8 W / VentilmagnetSchutzart:IP 40Lebensdauer:min. 40 Mio. SchaltspieleAusführung:mit LED-SchaltzustandsanzeigeHinweis:Auf eine Station kann wahlweise ein Ventil mit einem oder mit zwei Magneten aufgebaut werden. Die Stationen werden von dem Ansteuerungsanschluss her aufsteigend gezählt.Vorteile:•preiswert, •komplett mit montierten Ventilen - zum sofortigen Einsatz vorbereitet, •extrem kompakte Bauform, •Multipolanschluss kann vertikal oder horizontal erfolgen (25-poliger D-Sub Stecker kann geschwenkt werden), •DIN-Schienenbefestigung oder Befestigung mit Schrauben möglich. Ein Adapter für die DIN-Schienenmontage liegt bei, •LED-Schaltzustandsanzeige, •leichter Ventiltausch von oben, •Auf einen Ventilplatz kann (auch nachträglich) wahlweise ein Ventil mit einer oder mit zwei Magnetspulen aufgebaut werdenLieferumfang:Ventil einschließlich Schrauben und DichtungHinweis:Diese Ventile können einfach auf einen Ventilplatz eines bestehenden Ventilterminals aufgeschraubt werden um den Funktionsumfang eines Standardterminals zu erweitern oder ein defektes Ventil zu ersetzen.Weitere Eigenschaften:Funktion5/3-Wege (Mittelstellung entlüftet)AusführungHalbmuffenventil G 1/8"CodeEGewicht120 g / Stk.

Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege &amp 5/3-Wege VentileAusführungfür Baureihe RV10BeschreibungBlindplatte* zum Verschließen von nicht benötigten AnschlussGewicht13 g / Stk.

Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 3/2-Wege VentileAusführungfür Baureihe RV40BeschreibungBlindplatte* zum Verschließen von nicht benötigten AnschlussGewicht50 g / Stk.

Werkstoffe:Körper: Aluminium, Dichtungen: NBRLieferumfang:Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)*inkl. Schrauben, ohne DichtungWeitere Eigenschaften:Bauformfür 5/2-Wege &amp 5/3-Wege VentileAusführungfür Baureihe RV40BeschreibungErsatzdichtung inkl. Schrauben für VentilmontageGewicht14 g / Stk.
