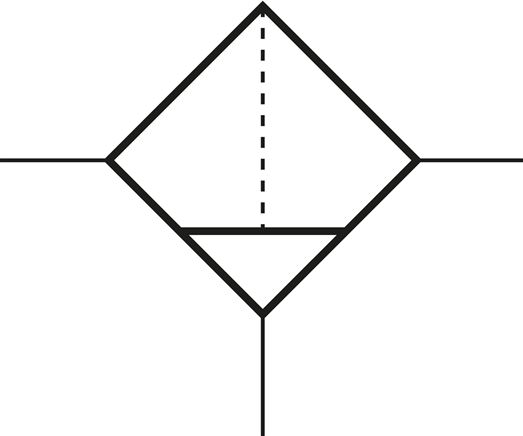

MULTIFIX Vorfilter (Feinfilter) G 3/4", Multifix 4, BG 4, Metallbehälter
Versandkostenfrei
%
335,09 €*
(Sie sparen 19.54% )
269,63 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571853600
Produktnummer:
DA140662
Gewicht:
1.7 kg
Produktinformationen "MULTIFIX Vorfilter (Feinfilter) G 3/4", Multifix 4, BG 4, Metallbehälter"
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Dichtungen: NBR, Kondensatbehälter: Zink Druckguss (Baureihe 5: Aluminium) oder Polycarbonat
Temperaturbereich:
-10°C bis +60°C
Medien:
Druckluft, neutrale Gase
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 4)
Vorteile:
•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Hinweis zu halbautomatischem Kondensatablass:
Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.
Anwendung:
Vorfilter werden verwendet, wo hohe Anforderungen an die Reinheit der Druckluft gestellt werden. Feine Partikel (> 0,3 ?m), die Sinterfilter ungehindert passieren können, werden hier abgeschieden. Vorfilter werden auch eingesetzt, um die Standzeit von Feinfiltern zu erhöhen.
Staubabscheidung:
> 0,3 ?m (99,99 %)
Eingangsdruck:
1,5 - 16 bar, mit Metallbehälter max. 20 bar** (Baureihe 0: bei Verwendung von Koppelpaket max. 12 bar)
Optional:
Baureihe 0 (nur Typ FV 018), 1 & 2: Schutzkorb -S, Baureihe 2 & 4: Metallbehälter mit Sichtrohr -M, Baureihe 1, 2 & 4: automatischer Ablass -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC
*bei Eingangsdruck 6 bar und 0,02 bar Druckverlust, **Metallbehälter mit Ablassautomatik AM/AMNC: max. 16 bar
Weitere Eigenschaften:
| Ausführung | Vorfilter (Feinfilter) |
| Baureihe | Multifix 4 |
| Gewinde | G 3/4" |
| optimaler Durchfluss* (L/min) | 2000 |
| Behälterausführung | Metallbehälter mit Sichtrohr |
| Kondensatablass | halbautomatisch |
| Behältervolumen (cm3) | 87 |
| H (mm) | 248 |
| H1 (mm) | 190 |
| L (mm) | 85 |
| Befestigungswinkel | W 4 |
| Koppelpaket | KP 4 |
| Ersatzfilter | V 40/100 |
| Zubehör Differenzdruckanzeige 0 - 0,35 bar (besonders pre | DDA B |
| Zubehör Differendruckmanometer 0 - 0,5 bar | DDA M |
| Eingangsdruck (bar) | 1,5 - 20 |
| Gewicht | 1,7 kg / Stk. |
