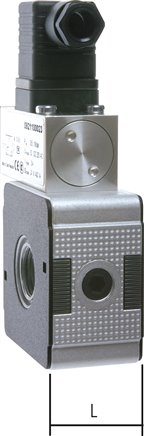

MULTIFIX Verteilerblock mit PE-Wandler, G 1/2", Multifix 2
Versandkostenfrei
%
183,74 €*
(Sie sparen 22.93% )
141,61 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571690366
Produktnummer:
DA140638
Gewicht:
0.6 kg
Produktinformationen "MULTIFIX Verteilerblock mit PE-Wandler, G 1/2", Multifix 2"
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Deckel: POM, Membrane und Dichtungen: NBR
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Temperaturbereich:
-10°C bis +60°C
Vorteile:
•Einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße.
Eingangsdruck:
0 - 16 bar (Baureihe 0: 0 - 10 bar)
Schaltertyp:
1 x Wechsler (Baureihe 0: 1 x Schließer)
Schaltleistung:
DC: 12 - 30 V, max. 3 A / 90 W, AC: 12 - 250 V, max. 5 A / 750 VA (Baureihe 0: max. 24 V AC / DC, max. 100 VA)
Einstellbereich des Druckschalters:
0,2 - 16 bar (Baureihe 0: 1 - 10 bar)
Schutzart:
IP 65 (Steckergröße 3 (4-polig), Baureihe 0: Schraubklemmen M 2)
*Verteilerblock wird mit Flanschanschluss geliefert; um ein Gewinde zu erhalten, verwenden Sie bitte Anschlussplatten VB CLAP.
Weitere Eigenschaften:
| Baureihe | Multifix 2 |
| Bauform | schmal |
| Gewinde P/A (Eingang/Ausgang) | G 1/2" |
| Gewindeabgang C (unten) | G 3/8" |
| Gewindeabgang D (vorne) | G 1/4" |
| Gewindeabgang E (hinten) | G 1/4" |
| Durchfluss P-A (L/min) | 11000 |
| Durchfluss P-C (L/min) | 3450 |
| Durchfluss P-D (L/min) | 2600 |
| Durchfluss P-E (L/min) | 2600 |
| L (mm) | 39 |
| Koppelpaket zur Verkopplung mit Standardbauform | KPS 2 |
| Koppelpaket zur Verkopplung mit schmaler Bauform | KPSS 2 |
| Eingangsdruck (bar) | 0 - 16 |
| Einstellbereich des Druckschalters (bar) | 0,2 - 16 |
| Gewicht | 600 g / Stk. |
