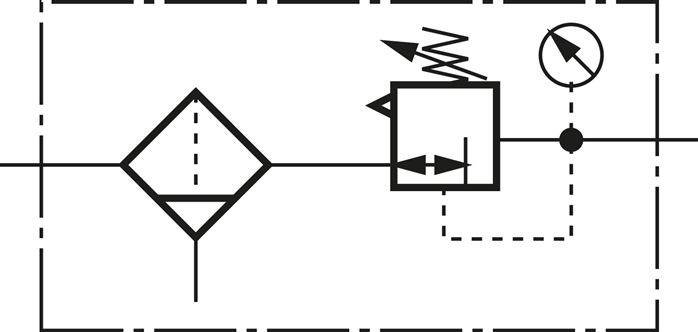

MULTIFIX Filterregler, G 3/4", 0,5 - 10bar, Baureihe 4, BG 4
Versandkostenfrei
%
297,32 €*
(Sie sparen 29.28% )
210,26 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571852726
Produktnummer:
DA140475
Gewicht:
1.3 kg
Produktinformationen "MULTIFIX Filterregler, G 3/4", 0,5 - 10bar, Baureihe 4, BG 4"
Ausführung:
Druckregler rücksteuerbar (mit Sekundärentlüftung) mit zusätzlicher Filterung durch Zentrifugalprinzip und Sinterfilter
Werkstoffe:
Körper: Zink Druckguss Z410 (Baureihe 4 & 5: Aluminium), Federhaube: POM, Membrane und Dichtungen: NBR, Kondensatbehälter: Polycarbonat
Temperaturbereich:
-10°C bis +60°C
Eingangsdruck:
1,5 - 16 bar (Baureihe 0 bei Verwendung von Koppelpaket 1,5 - 12 bar)
Manometeranschluss:
G 1/4" (Baureihe 0: G 1/8")
Porenweite im Filter:
5 ?m (Baureihe 5: 40 ?m)
Kondensatentleerung:
halbautomatisch****
Medien:
Druckluft, neutrale Gase
Vorteile:
•automatische Entlüftung bei Überdruck auf der Sekundärseite, •einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe und Gewindegröße, •Handrad kann durch Herunterdrücken arretiert werden
max. Kondensatmenge:
87 cm?
Schalttafelgewinde:
87 cm?
Lieferumfang:
Filterregler einschließlich 50 mm Manometer
Durchfluss:
12000 l/min **
Eigenluftverbrauch:
max. 1,5 l/min
Optional:
Ausführung mit Metallbehälter und Sichtrohr -M, Ablassautomatik -AM, Ablassautomatik drucklos geschlossen (0 - 16 bar) -AMNC
*Standardbaureihe, bitte bevorzugt einsetzen, da Druckregelbereich universell einsetzbar, **gemessen bei P1 = 10 bar, P2 = 6,3 bar und 1 bar Druckabfall, ****Sobald der Eingangsdruck unter den min. Eingangsdruck fällt, öffnet das Ablassventil automatisch. Durch Festdrehen der Ablassschraube kann die halbautomatische Ablassventilöffnung verhindert werden.
Weitere Eigenschaften:
| Ausführung | Filterregler |
| Gewinde | G 3/4" |
| Druckregelbereich (bar) | 0,5 - 10 |
| Behälterausführung | Kunststoffbehälter mit Schutzkorb |
| Kondensatablass | halbautomatisch |
| Manometeranzeige (bar) | 0 - 16 |
| Befestigungswinkel | W 4 |
| Koppelpaket | KP 4 |
| Eingangsdruck (bar) | 1,5 - 16 |
| Gewicht | 1,3 kg / Stk. |
