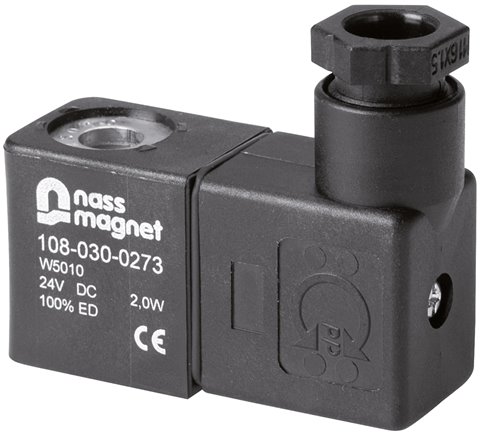

Magnetspule 24 V=, Bauform T1, Steckergröße 1
%
10,35 €*
(Sie sparen 8.99% )
9,42 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571926946
Produktnummer:
DA152740
Gewicht:
0.085 kg
Produktinformationen "Magnetspule 24 V=, Bauform T1, Steckergröße 1"
Einschaltdauer:
100% ED
Lieferumfang:
Magnetspule inkl. Stecker
Hinweis:
Diese Magnetspulen sind ausschließlich als Ersatzteile für von uns vertriebene Magnetventile mit Angabe der Magnetbauform vorgesehen. Für einen Einsatz mit anderen Ventilen übernehmen wir keine Gewähr!
*Spule muss mit mitgeliefertem Stecker mit integriertem Gleichrichter betrieben werden, **7 mm Breite
Weitere Eigenschaften:
| Bauform | T1 |
| Spannung | 24 V= |
| Leistung | 3 W |
| Steckergröße | 1 |

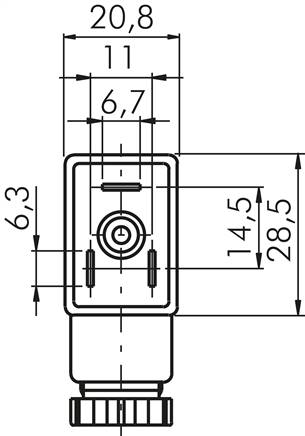

| Außenabmessung (mm) | 22 x 31 x 28 |
| Abstand Ankerbohrungen L (mm) | 28 |
| Ankerbohrungen unten D1 (mm) | 9,3 |
| Ankerbohrungen oben D2 (mm) | 8,3 |
| Ansenkung unten D3 (mm) | 10,1 |
| Ansenkung oben D4 (mm) | 16,1 |
| Gewicht | 85 g / Stk. |
