Magnetspule 230 V AC, Bauform Y, Steckergröße 1
%
21,19 €*
(Sie sparen 39.97% )
12,72 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571926977
Produktnummer:
DA152696
Gewicht:
0.165 kg
Produktinformationen "Magnetspule 230 V AC, Bauform Y, Steckergröße 1"
Einschaltdauer:
100% ED
Lieferumfang:
Magnetspule inkl. Stecker
Hinweis:
Diese Magnetspulen sind ausschließlich als Ersatzteile für von uns vertriebene Magnetventile mit Angabe der Magnetbauform vorgesehen. Für einen Einsatz mit anderen Ventilen übernehmen wir keine Gewähr!
*Spule muss mit mitgeliefertem Stecker mit integriertem Gleichrichter betrieben werden, **7 mm Breite
Weitere Eigenschaften:
| Bauform | Y |
| Spannung | 230 V AC |
| Leistung | 15 VA |

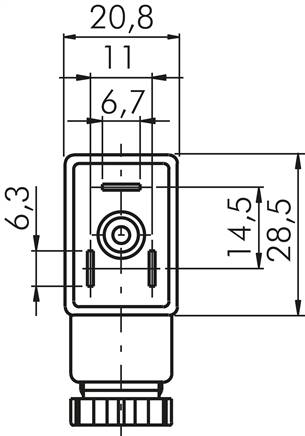

| Steckergröße | 1 |
| Außenabmessung (mm) | 29 x 40 x 41 |
| Abstand Ankerbohrungen L (mm) | 37 |
| Ankerbohrungen unten D1 (mm) | 11,2 |
| Ankerbohrungen oben D2 (mm) | 11,2 |
| Ansenkung unten D3 (mm) | 16,5 |
| Ansenkung oben D4 (mm) | 19,3 |
| Gewicht | 165 g / Stk. |
