Kurzhubzylinder, einfachwirkend, Kolben 32mm, Hub 10mm
%
98,56 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571525736
Produktnummer:
DA153398
Gewicht:
0.24 kg
Produktinformationen "Kurzhubzylinder, einfachwirkend, Kolben 32mm, Hub 10mm"
Werkstoffe:
Kopf- und Fußplatte: Aluminium eloxiert / Messing, Zylinderrohr: Aluminium eloxiert, Kolbenstange: 1.4305, Dichtung: NBR
Temperaturbereich:
-20°C bis +80°C
Betriebsdruck:
max. 10 bar
Zylinderschaltertyp:
G

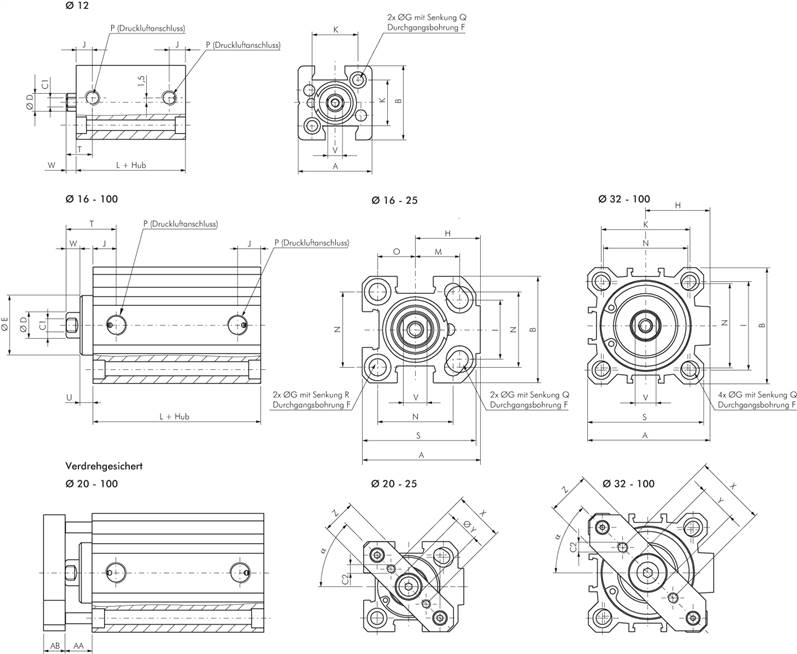

Weitere Eigenschaften:
| Ausführung | mit Magnetkolben |
| Kolben Ø (mm) | 32 |
| Hub (mm) | 10 |
| A (mm) | 51,0 |
| B (mm) | 46 |
| C1 | M 6 |
| D (mm) | 12 |
| F (mm) | 5,8 |
| G (mm) | 9,0 |
| H (mm) | 27,0 |
| I (mm) | 32 |
| J (mm) | 11,5 |
| K (mm) | 36,0 |
| L (mm) | 39,5 |
| N (mm) | 34,0 |
| P | G 1/8" |
| Q (mm) | 5,7 |
| S (mm) | 48,0 |
| T (mm) | 12 |
| V (mm) | 10 |
| W (mm) | 5,5 |
| X (mm) | 28 |
| Y (mm) | 17 |
| Z (mm) | 20 |
| AA (mm) | 11,0 |
| AB (mm) | 10 |
| Gewicht | 240 g / Stk. |
