6,87 €*
(Sie sparen 38.86% )
4,20 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
Lieferzeit:
Sofort verfügbar, Lieferzeit: 1-3 Tage
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571393465
Produktnummer:
DA144778
Gewicht:
0.036 kg

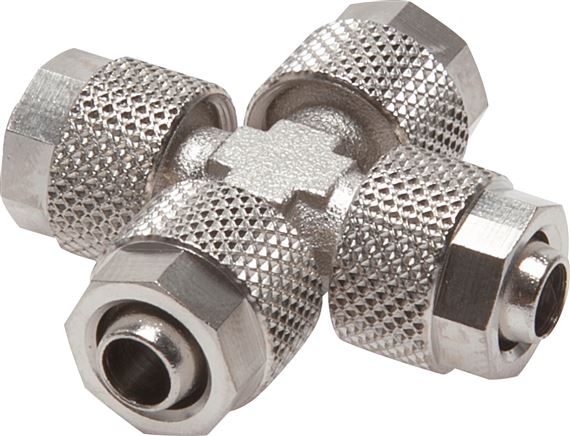

Produktinformationen "Kreuz-Verschraubung 6x4mm, Messing vernickelt"
Betriebsdruck:
entspricht dem des eingesetzten Rohres / Schlauches
Temperaturbereich:
entspricht dem des eingesetzten Rohres / Schlauches
Weitere Eigenschaften:
Werkstoff | Messing vernickelt |
Schlauch Ø außen x innen (mm) | 6x4 |
Gewicht | 35 g / Stk. |
0 von 0 Bewertungen
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
