Kompensator, DN100-PN16 (DIN/EN), EPDM
Versandkostenfrei
%
939,09 €*
(Sie sparen 17.46% )
775,17 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571444327
Hersteller-Nr.:
DA120667
Produktnummer:
DA120667
Gewicht:
8 kg
Produktinformationen "Kompensator, DN100-PN16 (DIN/EN), EPDM"
Ausführung:
Flachgewellter, formgepresster Gummibalg, gut elastisch mit Druckträger aus Synthesefaser und drahtverstärktem Gummi-Flanschbund (selbstabdichtend), beidseitig drehbare Stahlflansche
Werkstoffe:
Balg: EPDM (heißwasser-, säure-, und laugenbeständig), Flansche: RSt 37.2 galvanisch verzinkt
Temperaturbereich*:
max. +90°C (abhängig vom Betriebsdruck)
Betriebsdruck*:
16 bar (bis +50°C), 10 bar (bis +80°C), 6 bar (bis +90°C), Berstdruck: 48 bar (Bei stoßweiser Belastung ist der max. Betriebsdruck 30 % niedriger.)
Optional:
Balg aus NBR, ölbeständig -B, Balg aus Butyl (CIIR), für die Verwendung mit Trinkwasser nach KTW-Empfehlung -LE
*Beim Einbau der Kompensatoren sind unbedingt die Hinweise in der Montageanweisung zu beachten!
Weitere Eigenschaften:
| Flanschanschluss | DN100-PN16 (DIN/EN) |
| Ausführung Balg | EPDM |
| DN (mm) | 100 |
| PN (bar) | 16 |

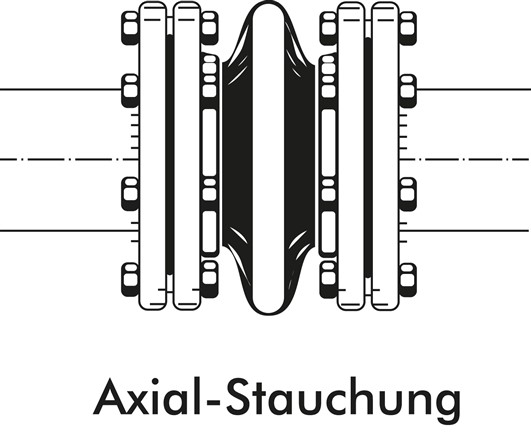

| Axial-Stauchung (mm) | 40 |
| Axial-Streckung (mm) | 10 |
| Lateral-Versatz (mm) | 15 |
| Winkelabweichung (°) | 11 |

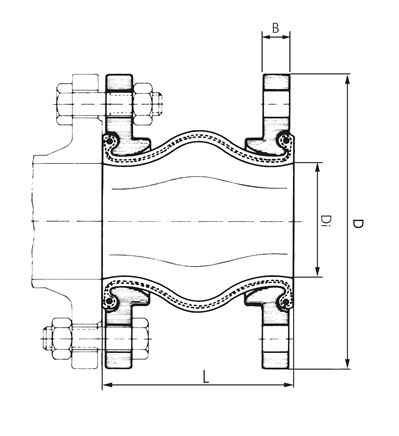

| L (mm) | 150 |
| B (mm) | 20 |
| D (mm) | 220 |
| Di (mm) | 109 ? 3 |
| Gewicht | 8 kg / Stk. |
