Kompaktzylinder, doppeltwirkend, Kolben 40mm, Hub 75mm -Eco-Line
%
81,82 €*
(Sie sparen 9.08% )
74,39 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571639143
Produktnummer:
DA153288
Gewicht:
0.6 kg
Produktinformationen "Kompaktzylinder, doppeltwirkend, Kolben 40mm, Hub 75mm -Eco-Line"
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
•besonders preiswert, •Zylinderschalter von verschiedenen Seiten montierbar, •Haupteinbaumaße identisch mit SMC Serie CQ2

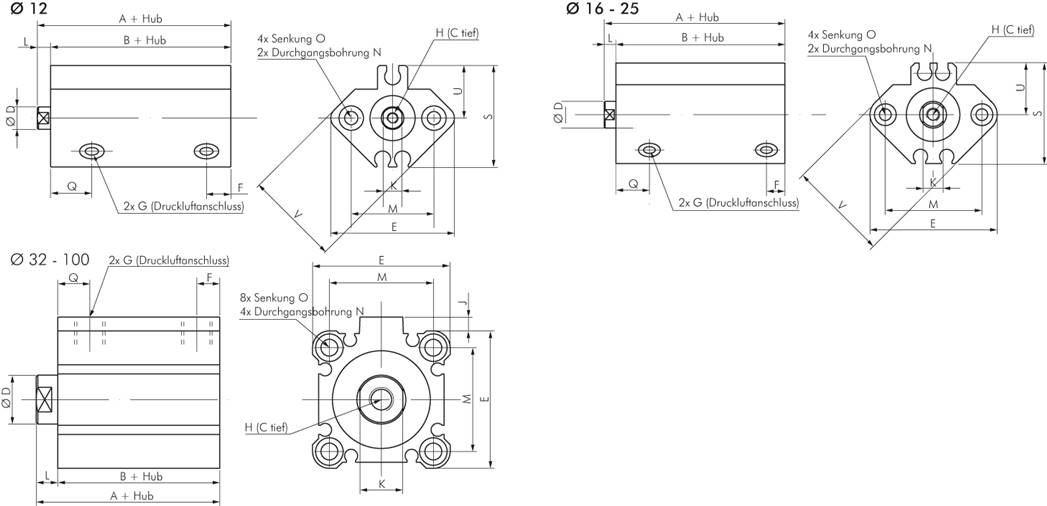

Weitere Eigenschaften:
| Kolben Ø (mm) | 40 |
| Hub (mm) | 75 |
| Reparatursätze | SQ 40 REP |
| A (mm) | 46,5 |
| B (mm) | 39,5 |
| C (mm) | 13 |
| D (mm) | 16 |
| E (mm) | 52 |
| F (mm) | 8,0 |
| G | G 1/8" |
| H | M 8 |
| J (mm) | 5,0 |
| K (mm) | 14 |
| L (mm) | 7,0 |
| M (mm) | 40 |
| N (mm) | 5,5 |
| O (mm) | 9 (7 tief) |
| Q (mm) | 11,0 |
| Gewicht | 600 g / Stk. |
