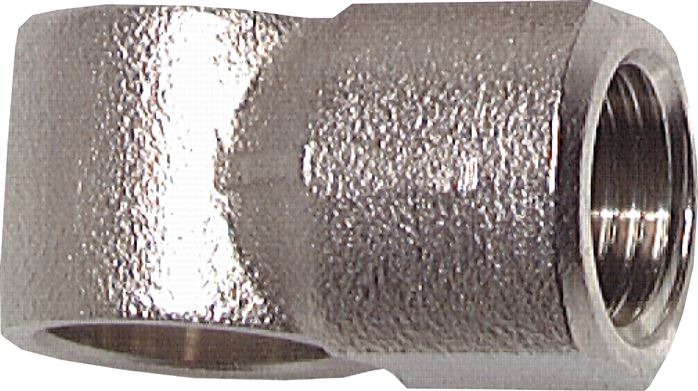

Kipphebelventil 2/2-Wege, G 1/4" (IG)-G 1/4" (AG)
%
39,15 €*
(Sie sparen 9.07% )
35,60 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571391614
Produktnummer:
DA141821
Gewicht:
0.065 kg
Produktinformationen "Kipphebelventil 2/2-Wege, G 1/4" (IG)-G 1/4" (AG)"
Werkstoffe:
Körper: Messing vernickelt, Innenteile: Messing / Edelstahl, Dichtung: NBR
Temperaturbereich:
-5°C bis +70°C
Betriebsdruck:
0 - 10 bar (M5: 0 - 8 bar)
Medien:
gefilterte Druckluft, neutrale Gase
Benötigte Befestigungsbohrung bei Schalttafeleinbau:
Ø 12 mm, maximale Blechdicke: 4 mm
Vorteile:
•günstiger Preis, •umfangreiche Einsatzmöglichkeiten, •einfacher& schneller Aufbau einer Schaltung, •Kipphebel positionierbar
Anwendung:
Zum Betätigen von einfachwirkenden Zylindern schrauben Sie das 3/2-Wege-Ventil (K 3...) direkt in den Zylinder.
*Druckluftversorgung kann wahlweise am Einschraubgewinde oder Ringstück anstehen
Weitere Eigenschaften:
| Ringstück Ausführung | Innengewinde |
| Funktion | 2/2-Wege |
| Anschluss Ringstück | G 1/4 (IG) |
| Hohlschraube Gewinde | G 1/4 (AG) |

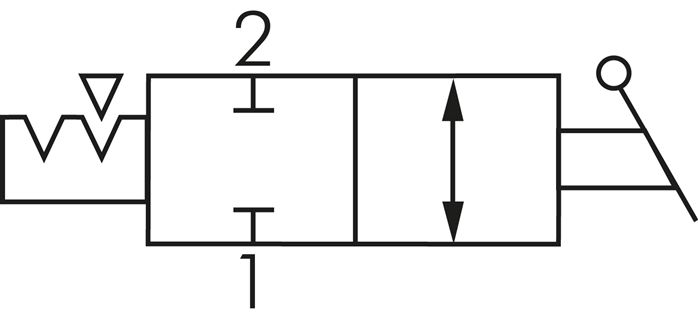

| Symbole | z_k2_k.eps |
| Symbole-1 | z_k3_k.eps |
| Betriebsdruck (bar) | 0 - 10 |
| Gewicht | 70 g / Stk. |
