FUTURA Befüllventil G 3/8", Futura 2
%
69,08 €*
(Sie sparen 16.01% )
58,02 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571222796
Produktnummer:
DA138425
Gewicht:
0.55 kg
Produktinformationen "FUTURA Befüllventil G 3/8", Futura 2"
Werkstoffe:
Körper: PA 66 GF60, Deckel: POM, Dichtungen: NBR
Temperaturbereich:
-10°C bis +50°C
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe
Eingangsdruck:
2,5 - 16 bar ( Baureihe 0: 2,5 - 12 bar)
Funktion:
Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar.
ATEX:
Betriebsmittel ohne eigene potentielle Zündquelle in Anlehnung an Richtlinie 2014/34/EU (nicht Baureihe 0)
Achtung:
Absperrventile (z.B. Kugelhähne) sind vor dem Befüllventil zu installieren!
Weitere Eigenschaften:
| Baureihe | Futura 2 |
| Gewinde | G 3/8" |
| Durchfluss (L/min) | 4500 |

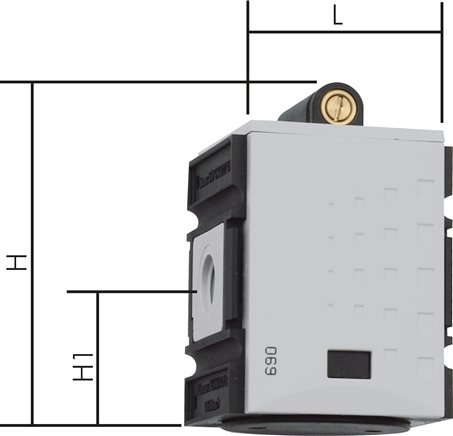

| H (mm) | 112 |
| H1 (mm) | 58 |
| L (mm) | 63 |
| Befestigungswinkel | W 2 F |
| Koppelpaket | KP 2 F |
| Koppelpaket mit Wandkonsole | KPW 2 F |
| Eingangsdruck (bar) | 2,5 - 16 |
| Gewicht | 550 g / Stk. |
