FUTURA Befülleinheit, elektrisch angesteuert, G 1", Futura 4, 24V=
Versandkostenfrei
%
498,62 €*
(Sie sparen 19.23% )
402,72 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571222697
Produktnummer:
DA138390
Gewicht:
2 kg
Produktinformationen "FUTURA Befülleinheit, elektrisch angesteuert, G 1", Futura 4, 24V="
Werkstoffe:
Körper: PA 66 GF60, Deckel: POM, Dichtungen: NBR
Temperaturbereich:
-10°C bis +50°C
Medien:
geölte und ungeölte Druckluft, neutrale Gase
Vorteile:
•einfacher Zusammenbau von Einzelkomponenten durch Koppelpakete innerhalb einer Baureihe
Eingangsdruck:
2,5 - 10 bar (pneumatisch betätigt: 2,5 - 16 bar, Baureihe 0 pneumatisch betätigt: 2,5 - 12 bar)
Steuerspannungen:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Leistungsaufnahme:
2,5 W / 3 VA (50 Hz)
Schutzart:
IP 65 (Steckergröße 0C)
Funktion:

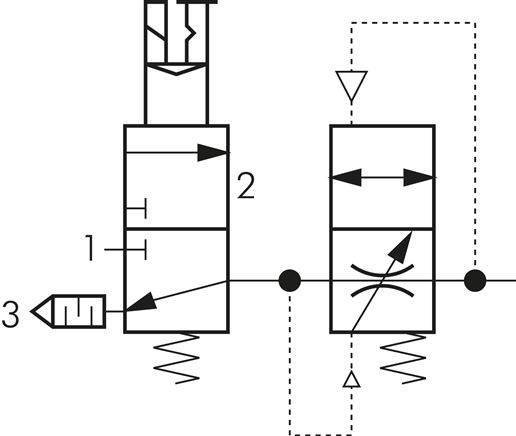

Die Maschinen werden über eine Drosselblende langsam belüftet. Wenn der Druck ca. 50% des Eingangsdrucks erreicht hat und die Zylinder sich langsam in Ihre Grundstellung bewegt haben, schaltet das Anfahrventil auf vollen Durchgang. Die Geschwindigkeit des Druckaufbaus ist über eine Einstellschraube regelbar. Das Einschalten erfolgt über ein 3/2-Wege Ventil.
Lieferumfang:
Befülleinheit inkl. Schalldämpfer in Abluftgewinde
Weitere Eigenschaften:
| Ausführung | Befülleinheit, elektrisch angesteuert |
| Baureihe | Futura 4 |
| Gewinde | G 1" |
| Abluftgewinde | G 1/2" |
| Elektrische Ansteuerung | 24 V DC |
| Durchfluss (L/min) | 8750 |

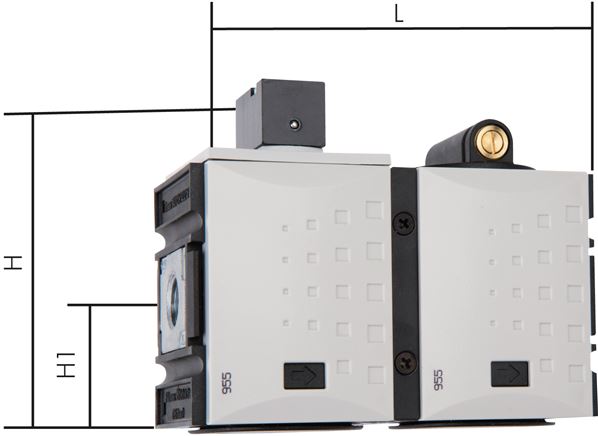

| H (mm) | 178 |
| H1 (mm) | 67 |
| L (mm) | 170 |
| Befestigungswinkel | W 4 F |
| Koppelpaket | KP 4 F |
| Koppelpaket mit Wandkonsole | KPW 4 F |
| Ersatzvorsteuerventil | M CL 24V= |
| Eingangsdruck (bar) | 2,5 - 10 |
| Gewicht | 2 kg / Stk. |
