Flanschkugelhahn, Edelstahl, DN32-PN16 (DIN)
Versandkostenfrei
%
592,36 €*
(Sie sparen 50% )
296,18 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571424794
Produktnummer:
DA127246
Gewicht:
5 kg
Produktinformationen "Flanschkugelhahn, Edelstahl, DN32-PN16 (DIN)"
Werkstoffe:
Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE (15% GF) / FKM, Griff: 1.4301
Temperaturbereich:
-20°C bis +200°C
Einsatzbereich:
Wasser, Dampf, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive Medien
Optional:
elektrischer Antrieb* -EL, Zeugnis 3.1
Vorteile:
•Baulänge nach DIN 3202-F4 (DIN EN 558-1, Reihe 14) (ab DN 150 nach DIN 3202-F5, DIN EN 558-1, Reihe 15), •Montageflansch nach ISO 5211 erlaubt die Montage eines Antriebs in Verbindung mit Montagebrücke und Wellenadapter, •Handhebel kann mit Schloss verriegelt werden
*Bitte genauen Einsatzfall angeben.
Weitere Eigenschaften:

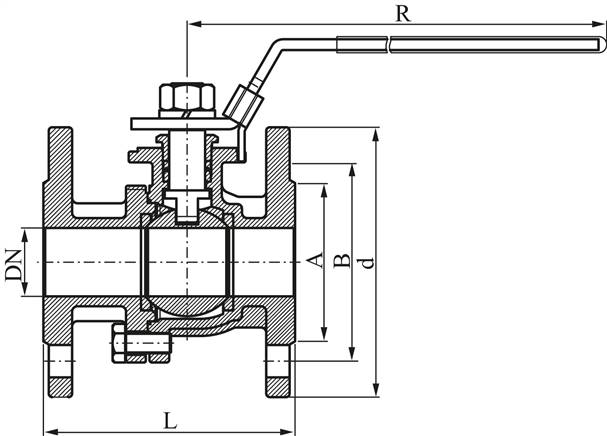

| Flanschanschluss | DN32-PN16 (DIN) |
| Nennweite (mm) | 32 |
| L (mm) | 130 |

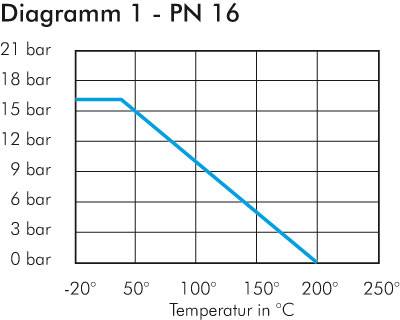

| Betriebsdruck (bar) | -0,9 bis 16 |
| A (mm) | 78 |
| B (mm) | 100 |
| d (mm) | 140 |
| R (mm) | 205 |
| ISO 5211 | F05 |
| Vorhangschloss | VHS 40 |
| Gewicht | 5 kg / Stk. |
