ES-Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 3/4", 0 bis 320bar
Versandkostenfrei
%
1.592,96 €*
(Sie sparen 17.89% )
1.307,93 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571417598
Produktnummer:
DA126022
Gewicht:
2.1 kg
Produktinformationen "ES-Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 3/4", 0 bis 320bar"
Werkstoffe:
Gehäuse: 1.4571, Kugel: 1.4571, Dichtung: POM / NBR, Griff: Zinkdruckguss
Temperaturbereich:
-20°C bis +100°C (Option D3: -20°C bis +80°C)
Einsatzbereich:
Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.

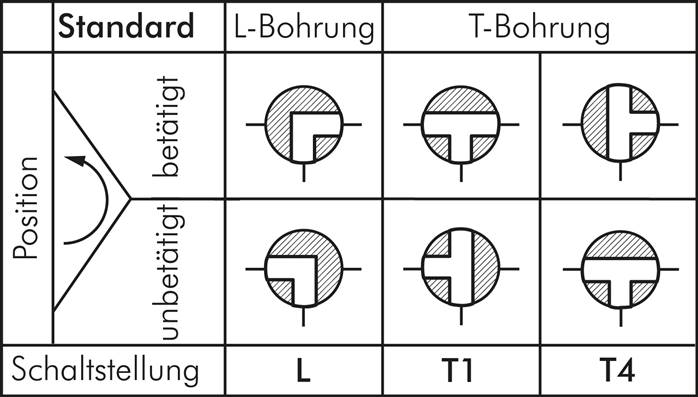

Schaltstellung:
Kann durch Versetzen des Handgriffes zu Stellung T4 geändert werden. Standardstellung bei T-Bohrung ist Stellung T1.
Optional:
NPT-Gewinde -NPT, PTFE/FKM-Dichtung (-10°C bis +85°C: PN 100, bis +140°C: PN 50, bis +180°C: PN 20) -V, Druckbeaufschlagung von allen 3 Seiten (nur Schaltstellung L, T1 und T4 möglich) -D3
Weitere Eigenschaften:
| Bohrung | L-Bohrung |
| G | G 3/4" |
| DN (mm) | 18 |
| PN (bar) | 0 bis 320 |
| Ausführung | Standard |
| Gewicht | 2,1 kg / Stk. |
