ES-Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 1/4", 0 bis 100bar, D3
Versandkostenfrei
%
1.744,34 €*
(Sie sparen 26.28% )
1.285,87 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571415693
Produktnummer:
DA126014
Gewicht:
2.2 kg
Produktinformationen "ES-Hochdruck-3-Wege Kugelhahn, L-Bohrung, G 1/4", 0 bis 100bar, D3"
Werkstoffe:
Gehäuse: 1.4571, Kugel: 1.4571, Dichtung: POM / NBR, Griff: Zinkdruckguss
Temperaturbereich:
-20°C bis +100°C (Option D3: -20°C bis +80°C)
Einsatzbereich:
Hydrauliköle, Heizöl (Wasser nur nach Freigabe durch uns). Eingangsdruck nur an der Mittelbohrung anlegen.

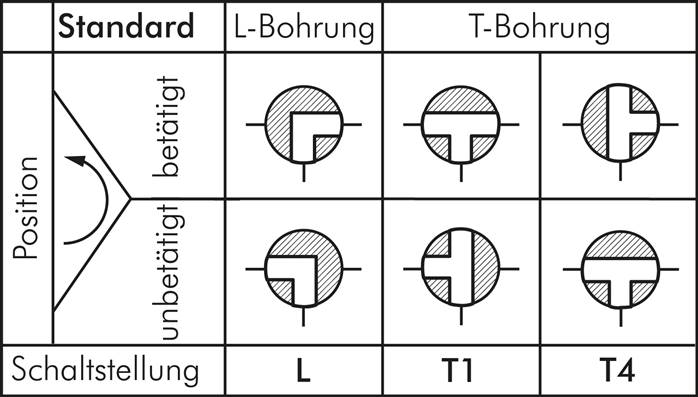

Schaltstellung:
Kann durch Versetzen des Handgriffes zu Stellung T4 geändert werden. Standardstellung bei T-Bohrung ist Stellung T1.
Optional:
NPT-Gewinde -NPT, PTFE/FKM-Dichtung (-10°C bis +85°C: PN 100, bis +140°C: PN 50, bis +180°C: PN 20) -V, Druckbeaufschlagung von allen 3 Seiten (nur Schaltstellung L, T1 und T4 möglich) -D3
Weitere Eigenschaften:
| Bohrung | L-Bohrung |
| G | G 1/4" |
| DN (mm) | 6 |
| PN (bar) | 0 bis 100 |
| Ausführung | FKM-Dichtungen, Druckeingang 3-seitig |
| Gewicht | 2,2 kg / Stk. |
