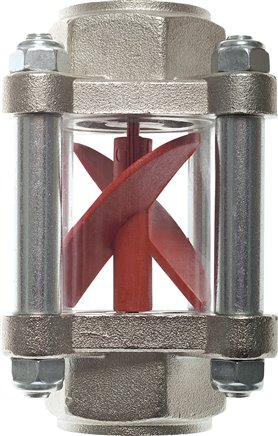

Durchflussanzeigen visualisieren einen Medienfluss durch Drehen des gut sichtbaren Rades im Inneren des Gerätes. Die Drehgeschwindigkeit des Rades erlaubt eine grobe Einschätzung der Fließgeschwindigkeit.
Werkstoffe:
Körper: Messing vernickelt, Flügelrad: PA 66, Schauglas: Pyrex
Temperaturbereich:
0°C bis +90°C
Einbaulage:
beliebig
Strömungsrichtung:
beliebig
Medien:
wässrige, nicht aggressive Flüssigkeiten
Weitere Eigenschaften:
Ausführung
Ersatz-Schauglas
Gewicht
95 g / Stk.
0 von 0 Bewertungen
Bewerten Sie dieses Produkt!
Teilen Sie Ihre Erfahrungen mit anderen Kunden.
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
Funktion:Mit dem Druckluftzähler lassen sich Verbrauchsmenge, Durchflussmenge, Strömungsgeschwindigkeit, Betriebsdruck und Medientemperatur von Druckluft kostengünstig erfassen und auswerten. Jedes Gerät ist mit zwei Schaltausgängen ausgestattet von dem einer auch als Analog- oder Impulsausgang für die externe Erfassung der Messwerte umprogrammiert werden kann. An dem Gerät können Spitzenverbrauch, Summenverbrauch, momentaner Verbrauch direkt abgelesen werden. Die Anzeige- und Maßeinheit kann zwischen Nl/min und Nm?/h umgeschaltet werden.Temperaturbereich:Umgebung: 0°C bis +60°C, Medium: -10°C bis +60°CSchutzart:IP 67Spannungsversorgung:18 - 30 V DCStromaufnahme:80 mAElektrischer Anschluss:M 12-Stecker (A-codiert, 4-polig)Anzeigeeinheit / Maßeinheit:Nl/min oder Nm?/hAnsprechzeit:< 100 msMessfehler:Luftklasse 141: ? 2% des Messwertes oder + 0,5% des Messbereichsendwertes, Luftklasse 344: ? 6% des Messwertes oder + 0,6% des MessbereichsendwertesImpulsausgang:1 Nl oder 1 Nm? pro Impuls (Impulslänge 2 bis 2000 ms einstellbar)Schaltausgang (PNP/NPN):2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 150 mA, Ausgang 1 ist auch für IO-Link verwendbar, Ausgang 2 ist auch als Analogausgang (4-20 mA) oder Impulsausgang verwendbar.Anzeige:schwenkbares TFT-Farbdisplay mit LED SchaltzustandsanzeigeVorteile:•niedriger Anschaffungspreis, somit kann der Zähler fest an dem Verbraucher eingebaut werden, •kleinste Leckagen werden erkannt und können frühzeitig beseitigt werden, •Luftverbrauchsmengen können Produktionseinheiten zugeordnet werden, •Anzeige für Gesamtverbrauch oder aktuellen Verbrauch vor Ort, •Schalt-, Impuls- oder Analogausgang zur externen Weiterverarbeitung, •Wartungsintervalle können verbrauchsabhängig festgelegt werden, •Druckverlustfreie Messung durch spezielle Konstruktion der Messfühler, •genaue Messung unabhängig von Druck und Temperatur (max. +60°C), •Auslesen und Speichern aktueller Prozesswerte und Verändern von Parametereinstellungen über IO-Link möglich, •Rot/Grün-Wechselanzeige zur eindeutigen Markierung von Gut-BereichenWeitere Eigenschaften:GewindeR 1/2"DN (mm)15Baulänge (mm)300Bauhöhe (inkl. Rohr) (mm)72Messbereich (m3/h)0,25 - 75Messbereich-1 (L/min)4 - 1250NetzteilLVM NETZGewicht700 g / Stk.
Funktion:Mit dem Druckluftzähler lassen sich Verbrauchsmenge, Durchflussmenge, Strömungsgeschwindigkeit, Betriebsdruck und Medientemperatur von Druckluft kostengünstig erfassen und auswerten. Jedes Gerät ist mit zwei Schaltausgängen ausgestattet von dem einer auch als Analog- oder Impulsausgang für die externe Erfassung der Messwerte umprogrammiert werden kann. An dem Gerät können Spitzenverbrauch, Summenverbrauch, momentaner Verbrauch direkt abgelesen werden. Die Anzeige- und Maßeinheit kann zwischen Nl/min und Nm?/h umgeschaltet werden.Temperaturbereich:Umgebung: 0°C bis +60°C, Medium: -10°C bis +60°CSchutzart:IP 67Spannungsversorgung:18 - 30 V DCStromaufnahme:80 mAElektrischer Anschluss:M 12-Stecker (A-codiert, 4-polig)Anzeigeeinheit / Maßeinheit:Nl/min oder Nm?/hAnsprechzeit:< 100 msMessfehler:Luftklasse 141: ? 2% des Messwertes oder + 0,5% des Messbereichsendwertes, Luftklasse 344: ? 6% des Messwertes oder + 0,6% des MessbereichsendwertesImpulsausgang:1 Nl oder 1 Nm? pro Impuls (Impulslänge 2 bis 2000 ms einstellbar)Schaltausgang (PNP/NPN):2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 150 mA, Ausgang 1 ist auch für IO-Link verwendbar, Ausgang 2 ist auch als Analogausgang (4-20 mA) oder Impulsausgang verwendbar.Anzeige:schwenkbares TFT-Farbdisplay mit LED SchaltzustandsanzeigeVorteile:•niedriger Anschaffungspreis, somit kann der Zähler fest an dem Verbraucher eingebaut werden, •kleinste Leckagen werden erkannt und können frühzeitig beseitigt werden, •Luftverbrauchsmengen können Produktionseinheiten zugeordnet werden, •Anzeige für Gesamtverbrauch oder aktuellen Verbrauch vor Ort, •Schalt-, Impuls- oder Analogausgang zur externen Weiterverarbeitung, •Wartungsintervalle können verbrauchsabhängig festgelegt werden, •Druckverlustfreie Messung durch spezielle Konstruktion der Messfühler, •genaue Messung unabhängig von Druck und Temperatur (max. +60°C), •Auslesen und Speichern aktueller Prozesswerte und Verändern von Parametereinstellungen über IO-Link möglich, •Rot/Grün-Wechselanzeige zur eindeutigen Markierung von Gut-BereichenWeitere Eigenschaften:GewindeR 1-1/2"DN (mm)40Baulänge (mm)475Bauhöhe (inkl. Rohr) (mm)98Messbereich (m3/h)1,4 - 410Messbereich-1 (L/min)20 - 6830NetzteilLVM NETZGewicht2,3 kg / Stk.
Anwendung:Durchflussmesser messen die Durchflussmenge an einer bestimmten Stelle innerhalb einer Maschine oder Anlage. Die Ablesung erfolgt direkt auf der Skala am Gerät.Werkstoffe:Körper: Polysulfon, Feder: 1.4310, Dichtung: NBR (für Medium Öl: Klingerit-Oilit)Temperaturbereich:0°C bis +120°CMessprinzip:Schwebekörper, federbelastetEingbaulage:beliebigStrömungsrichtung:nur in eine RichtungVorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:für MediumWasserAnzeigebereich (L/min)2 bis 20AußengewindeG 1"Gewicht90 g / Stk.
Anwendung:Durchflussanzeigen visualisieren einen Medienfluss durch Drehen des gut sichtbaren Rades im Inneren des Gerätes. Die Drehgeschwindigkeit des Rades erlaubt eine grobe Einschätzung der Fließgeschwindigkeit.Werkstoffe:Körper: Messing vernickelt, Flügelrad: PA 66, Schauglas: PyrexTemperaturbereich:0°C bis +90°CEinbaulage:beliebigStrömungsrichtung:beliebigMedien:wässrige, nicht aggressive FlüssigkeitenWeitere Eigenschaften:AusführungDurchflussanzeigeDurchfluss (Wasser) (L/min)2,2 - 27GewindeG 1"L (mm)105B (mm)67Betriebsdruck (bar)30ErsatzschauglasDMA 10 REPGewicht900 g / Stk.
Anwendung:Durchflussanzeigen visualisieren einen Medienfluss durch Drehen des gut sichtbaren Rades im Inneren des Gerätes. Die Drehgeschwindigkeit des Rades erlaubt eine grobe Einschätzung der Fließgeschwindigkeit.Werkstoffe:Körper: Messing vernickelt, Flügelrad: PA 66, Schauglas: PyrexTemperaturbereich:0°C bis +90°CEinbaulage:beliebigStrömungsrichtung:beliebigMedien:wässrige, nicht aggressive FlüssigkeitenWeitere Eigenschaften:AusführungErsatz-SchauglasGewicht90 g / Stk.
Anwendung:Durchflussanzeigen visualisieren einen Medienfluss durch Drehen des gut sichtbaren Rades im Inneren des Gerätes. Die Drehgeschwindigkeit des Rades erlaubt eine grobe Einschätzung der Fließgeschwindigkeit.Werkstoffe:Körper: Polycarbonat, Flügelrad: Polypropylen, Filter: Polypropylen 70 - 130 ?mTemperaturbereich:0°C bis +55°CEinbaulage:beliebigStrömungsrichtung:nur in eine RichtungMedien:Wasser und wässiger FlüssigleitenVorteile:•eingebauter, rückspülbarer Filter, günstiger Preis, zeigt auch geringste Durchflüsse anWeitere Eigenschaften:GewindeG 1/4"L (mm)58Ø D (mm)24Gewicht17 g / Stk.
Anwendung:Durchflussanzeigen visualisieren einen Medienfluss durch Drehen des gut sichtbaren Rades im Inneren des Gerätes. Die Drehgeschwindigkeit des Rades erlaubt eine grobe Einschätzung der Fließgeschwindigkeit.Werkstoffe:Körper: Messing vernickelt, Flügelrad: PA 66, Schauglas: PyrexTemperaturbereich:0°C bis +90°CEinbaulage:beliebigStrömungsrichtung:beliebigMedien:wässrige, nicht aggressive FlüssigkeitenWeitere Eigenschaften:AusführungErsatz-SchauglasGewicht21 g / Stk.
Anwendung:Durchflussanzeigen visualisieren einen Medienfluss durch Drehen des gut sichtbaren Rades im Inneren des Gerätes. Die Drehgeschwindigkeit des Rades erlaubt eine grobe Einschätzung der Fließgeschwindigkeit.Werkstoffe:Körper: Messing vernickelt, Flügelrad: PA 66, Schauglas: PyrexTemperaturbereich:0°C bis +90°CEinbaulage:beliebigStrömungsrichtung:beliebigMedien:wässrige, nicht aggressive FlüssigkeitenWeitere Eigenschaften:AusführungDurchflussanzeigeDurchfluss (Wasser) (L/min)1,3 - 6,3GewindeG 1/2"L (mm)94B (mm)58Betriebsdruck (bar)30ErsatzschauglasDMA 12 REPGewicht320 g / Stk.
Anwendung:Durchflussmesser messen die Durchflussmenge an einer bestimmten Stelle innerhalb einer Maschine oder Anlage. Die Ablesung erfolgt direkt auf der Skala am Gerät.Werkstoffe:Körper: Messing vernickelt oder 1.4571, Feder: 1.4571, Dichtungen: FKM, Anzeige: Polycarbonat / 1.4301Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CSchutzart:IP 53Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Strömungsrichtung:nur in eine RichtungMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Vorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:WerkstoffMessing vernickeltAnzeigebereich (L/min)0,5 bis 1,5GewindeG 1"PN (bar)250Gewicht1,2 kg / Stk.
Anwendung:Durchflussmesser messen die Durchflussmenge an einer bestimmten Stelle innerhalb einer Maschine oder Anlage. Die Ablesung erfolgt direkt auf der Skala am Gerät.Werkstoffe:Körper: Messing vernickelt oder 1.4571, Feder: 1.4571, Dichtungen: FKM, Anzeige: Polycarbonat / 1.4301Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CSchutzart:IP 53Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Strömungsrichtung:nur in eine RichtungMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Vorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:Werkstoff1.4571Anzeigebereich (L/min)3 bis 10GewindeG 1"PN (bar)300Gewicht1,1 kg / Stk.
Anwendung:Durchflussmesser messen die Durchflussmenge an einer bestimmten Stelle innerhalb einer Maschine oder Anlage. Die Ablesung erfolgt direkt auf der Skala am Gerät.Werkstoffe:Körper: Messing vernickelt oder 1.4571, Feder: 1.4571, Dichtungen: FKM, Anzeige: Polycarbonat / 1.4301Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CSchutzart:IP 53Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Strömungsrichtung:nur in eine RichtungMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Vorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:WerkstoffMessing vernickeltAnzeigebereich (L/min)35 bis 110GewindeG 1"PN (bar)250Gewicht1,2 kg / Stk.
Anwendung:Durchflussmesser messen die Durchflussmenge an einer bestimmten Stelle innerhalb einer Maschine oder Anlage. Die Ablesung erfolgt direkt auf der Skala am Gerät.Werkstoffe:Körper: Messing vernickelt oder 1.4571, Feder: 1.4571, Dichtungen: FKM, Anzeige: Polycarbonat / 1.4301Temperaturbereich:-20°C bis +120°C, Umgebung: max. +80°CSchutzart:IP 53Messprinzip:Schwebekörper, federbelastetEinbaulage:beliebig (bevorzugt von unten nach oben)Strömungsrichtung:nur in eine RichtungMedien:Mineralöl und andere Flüssigkeiten mit 30 - 600 cSt Viskosität (0,1 - 0,8 l/min: max. 400 cSt)Vorteile:•Skala muss nicht an Medium und Druck angepasst werden.Weitere Eigenschaften:WerkstoffMessing vernickeltAnzeigebereich (L/min)5 bis 15GewindeG 1"PN (bar)250Gewicht1,2 kg / Stk.
