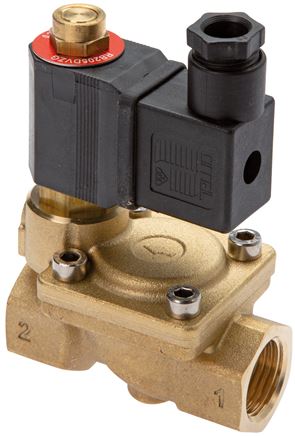

Entlastventil (NO) G 1" für Kolbenkompressoren, 230 VAC
Versandkostenfrei
319,56 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571283698
Produktnummer:
DA142256
Gewicht:
1.5 kg
Produktinformationen "Entlastventil (NO) G 1" für Kolbenkompressoren, 230 VAC"
Werkstoffe:
Körper: Messing, Innenteile: Messing / Edelstahl, Dichtung: FKM
Temperaturbereich:
-10°C bis +90°C, Umgebung: max. +50°C
Medien:
Druckluft, neutrale Gase, Wasser, neutrale dünnflüssige Medien, andere Medien auf Anfrage
Spannung:
230 V AC
Schutzart:
IP 65
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
*Zusatzbohrung M 5 für Anschluss Steuerleitung
Weitere Eigenschaften:

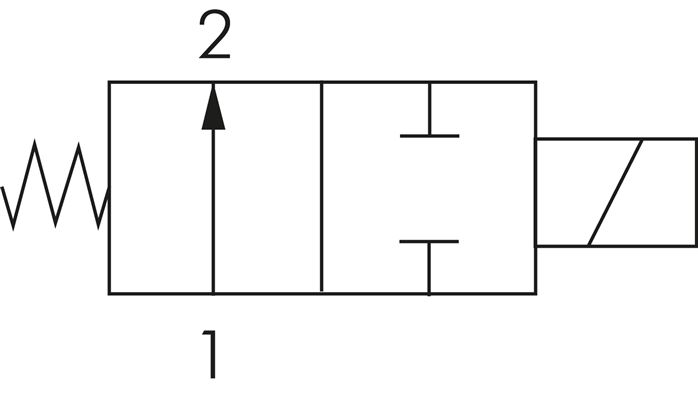

| Funktion | stromlos geöffnet (NO) |
| Verwendung | für Kolbenkompressoren |
| Gewinde | G 1" |
| Betriebsdruck (bar) | 1 - 16 |
| Einbaulage | beliebig |
| Gewicht | 1,5 kg / Stk. |
