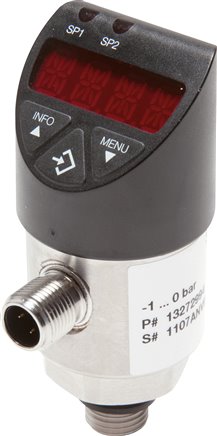

elektronischer Druckschalter, -1 bis 0 bar, G 1/4" (AG), 4-20mA - Standard, mit IO-Link
Versandkostenfrei
%
409,36 €*
(Sie sparen 17.87% )
336,19 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571837297
Hersteller-Nr.:
DA143806
Produktnummer:
DA143806
Gewicht:
0.28 kg
Produktinformationen "elektronischer Druckschalter, -1 bis 0 bar, G 1/4" (AG), 4-20mA - Standard, mit IO-Link"
Werkstoffe:
Gehäuse: 1.4301, Anzeige: Kunststoff, messstoffberührte Teile: 1.4404, NBR (0 - 1000 bar: 1.4404, FKM)
Anzeige:
4-stellige LED-Anzeige, Ziffernhöhe 9 mm
Temperaturbereich:
-20°C bis +80°C, Messstoff: -20°C bis +85°C
Schutzart:
IP 67
Spannungsversorgung:
15 bis 35 V (DC) V
Stromaufnahme:
45 mA (mit zusätzlichem Analogausgang 4-20 mA: 75 mA)
Elektrischer Anschluss:
M 12-Stecker, A-codiert, 4-polig (mit zusätzlichem Analogausgang 4-20 mA: M 12-Stecker, A-codiert, 5-polig)
Schaltausgang (PNP/NPN):
2 Schaltausgänge (Schließer, Öffner, Fenster und Hysterese je Schaltausgang frei einstellbar), max. 250 mA (DC) mA
Schaltgenauigkeit:
? 0,5 % der Spanne
Genauigkeit zusätzlicher Analogausgang 4 - 20 mA (IEC 61298-2):
? 0,5 % der Spanne
Anschluss:
G 1/4" (Außengewinde mit Elastomerdichtung)
Lebensdauer:
100 Mio. Schaltwechsel
Medien:
Öe, Wasser, Druckluft, nicht aggressive Gase und Flüssigkeiten, Vakuum
Vorteile:
•keine beweglichen Teile, daher verschleißfreie Messung, •gut ablesbare, robuste LED-Anzeige, •intuitive und schnelle Bedienung, •leicht anpassbar an verschiedene Einbausituationen z.B. durch um 300° verdrehbare Anzeige oder durch um 180° drehbare Zifferndarstellung, •Gewindeanschluss mit Elastomerdichtung versehen, •ausgezeichnet mit dem IF-Product Design Award, •passwortgeschützte Menüführung, •vakuumfest
Optional:
IO-Link Kommunikationsstandard zur schnelleren Installation und Parametrierung -IO
Hinweis:
WIKA Typ PSD-4
Weitere Eigenschaften:
| Ausführung | IO-Link |
| Einstellbereich (bar) | -1 bis 0 |
| Überdrucksicher bis (bar) | 2,0 |
| Gewicht | 280 g / Stk. |
