Elektr. 3-Wege-Kugelhahn (T4), G 1/2", 24 bis 240 V (AC) / 24 bis 135 V (DC), Edelstahl - PN63
Versandkostenfrei
%
946,84 €*
(Sie sparen 15.98% )
795,54 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571415389
Produktnummer:
DA125975
Gewicht:
2.8 kg
Produktinformationen "Elektr. 3-Wege-Kugelhahn (T4), G 1/2", 24 bis 240 V (AC) / 24 bis 135 V (DC), Edelstahl - PN63"
Vorteile:
•2 zusätzliche Endschalter, •Drehmomentabschaltung, •variable Spannung (Gleich- oder Wechselspannung), •Handnotbetätigung, •im Antriebsgehäuse integrierte Heizung
Kugelhahn
Werkstoffe:
Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKM
Temperaturbereich:
-20°C bis +180°C
Eigenschaften:
Druckeinlass von allen drei Seiten möglich
Einsatzbereich:
Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive Medien
Optional:
Zeugnis 3.1
Schwenkantrieb
Beschreibung:
Elektrischer Schwenkantrieb mit optischer Stellungsanzeige, Handnotbetätigung und Schaltraumheizung. Zwei zusätzliche Endschalter für weitere Steuerungsaufgaben sind eingebaut. Eine elektronische Drehmomentüberwachung verhindert Beschädigung bei Überlastung. Die Handnotbetätigung ist ohne Abbau der Verkleidung bedienbar. Nicht auf dem Kopf stehend einsetzen!
Werkstoffe:
Gehäuse: PA 6
Temperaturbereich:
-20°C bis +70°C
Spannung:
24 - 240 V AC / 24 - 135 V DC, (Antriebe können mit Gleich- oder Wechselspannung betrieben werden).
Schutzart:
IP 67
Einschaltdauer:
75%
Optional:
Stellzeit 140 sek. (nur für Antriebsgröße 2, 85 - 240V AC/DC oder Sonderausführung 24V AC/DC: KH...ELI 24-140) -140, "Battery Safety Return" für Notschließung NC (Standardkonfiguration) oder Notöffnung NO (Umstellung durch Jumper) bei Spannungsausfall -BSR, Positioniersystem 0 - 10 V oder 4 - 20 mA (Umstellung durch Jumper), Präzision: 3%, Linearität: 2%, Hysterese: 3% Schaltstellung NC oder NO (Umstellung durch Jumper) -DPS
Achtung:
Bei hohen Medientemperaturen muss der Antrieb ggf. gekühlt werden!
Weitere Eigenschaften:
| Spannung (V) | 24 bis 240 V (AC) / 24 bis 135 V (DC) |

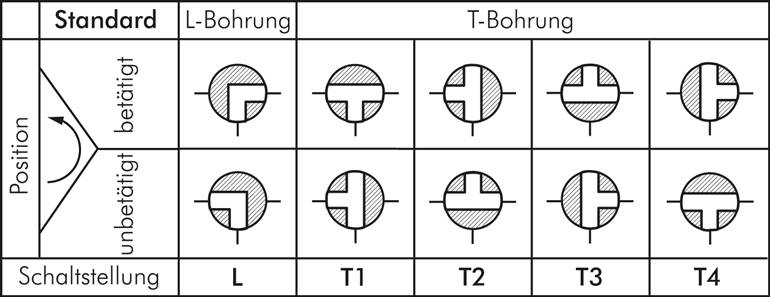

| Bohrung | T4 |
| Gewinde | G 1/2" |
| DN (mm) | 12 |
| Einbaulänge Kugelhahn (mm) | 79 |
| PN (bar) | -0,9 bis 63 |
| Stellzeit (s) | 9 |
| Ersatzantriebe | ELU 230-2 |
| Gewicht | 2,8 kg / Stk. |
