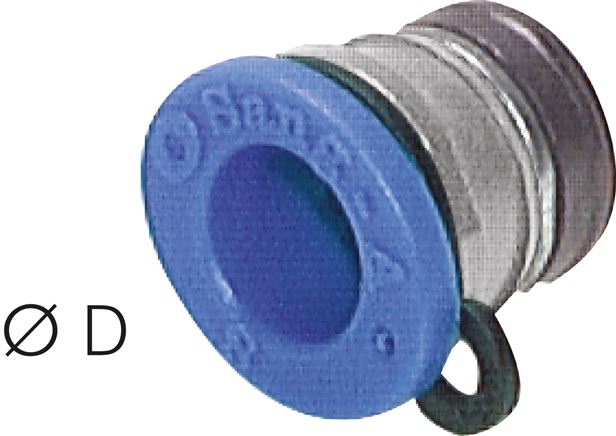

Einpresspatrone 8mm Steckanschluss, MSV-Körper

%

1,21 €* (Sie sparen 38.02% )

0,75 € inkl. MwSt.

ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten

Stk

Lieferzeit:

Sofort verfügbar, Lieferzeit: 1-3 Tage

.

Datenblatt drucken

Hersteller: DF Zubehör

EAN: 4050571372385

Produktnummer: DA146671

Gewicht: 0.004 kg

Produktinformationen "Einpresspatrone 8mm Steckanschluss, MSV-Körper"

Werkstoffe:

Körper: Messing vernickelt, Lösering: PBT, Dichtung: NBR, Haltekrallen: Edelstahl

Temperaturbereich:

-20°C bis +60°C

Betriebsdruck:

-0,95 bis 10 bar

Medien:

Druckluft, neutrale Gase

Vorteile:

•extrem kleine Abmessungen, •kein Gewindeloch notwendig, •maschinelle Installation möglich, •Patrone besteht nur aus einem Teil

Arbeitsschritte:

•Herstellen des Stufenloches durch Stufenbohrer oder Spritzgießen, •Einpressen der Patrone, •seitliches Herausziehen der Montagesicherung

Lieferumfang:

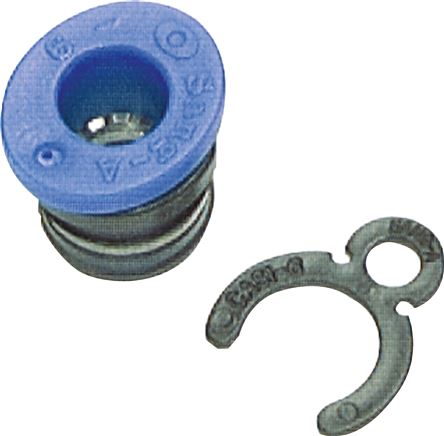

Einpresspatrone komplett mit Montagesicherung (Sicherungsring IQSES ...) einpressfertig montiert

Achtung:

Maße gelten für Werkstoff POM. Verwendung in Metallkörpern nur nach Durchführung von Versuchsreihen möglich.

*Betriebsdruck: 10 bar, max. 60°C

Weitere Eigenschaften:

Werkstoff	MSV-Körper
Ø D (mm)	8
Ø A (mm)	6
Ø B + 0,1/0 (mm)	8,2
Ø C 0/+0,05 (mm)	12,0
D + 0,1/0 (mm)	9,2
E + 0,1/0 (mm)	4,5
F (mm)	4,8
G (mm)	15
X (mm)	14
Y (mm)	16
Gewicht	3.9 g / Stk.
