Einpresspatrone 4mm Steckanschluss, MSV-Körper

Loading
Produktinformationen "Einpresspatrone 4mm Steckanschluss, MSV-Körper"

Werkstoffe:

Körper: Messing vernickelt, Lösering: PBT, Dichtung: NBR, Haltekrallen: Edelstahl

Temperaturbereich:

-20°C bis +60°C

Betriebsdruck:

-0,95 bis 10 bar

Medien:

Druckluft, neutrale Gase

Vorteile:

•extrem kleine Abmessungen, •kein Gewindeloch notwendig, •maschinelle Installation möglich, •Patrone besteht nur aus einem Teil

Arbeitsschritte:

•Herstellen des Stufenloches durch Stufenbohrer oder Spritzgießen, •Einpressen der Patrone, •seitliches Herausziehen der Montagesicherung

Lieferumfang:

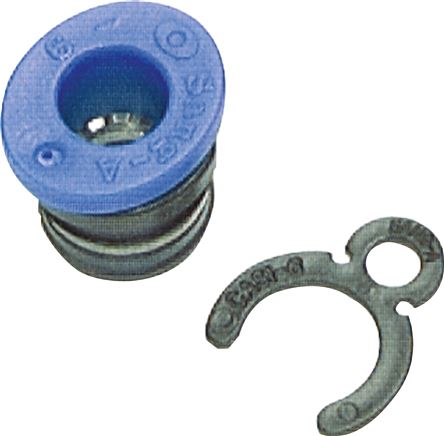

Einpresspatrone komplett mit Montagesicherung (Sicherungsring IQSES ...) einpressfertig montiert

Achtung:

Maße gelten für Werkstoff POM. Verwendung in Metallkörpern nur nach Durchführung von Versuchsreihen möglich.

*Betriebsdruck: 10 bar, max. 60°C

Weitere Eigenschaften:

WerkstoffMSV-Körper

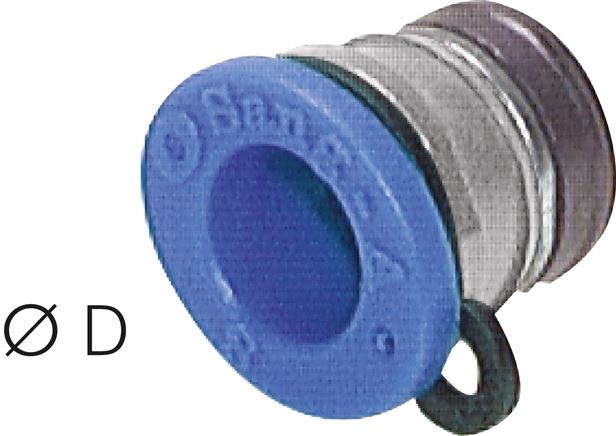

Ø D (mm)4
Ø A (mm)3
Ø B + 0,1/0 (mm)4,2
Ø C 0/+0,05 (mm)8,0
D + 0,1/0 (mm)7,8
E + 0,1/0 (mm)3,5
F (mm)4,7
G (mm)11
X (mm)10
Y (mm)12
Gewicht2.5 g / Stk.
