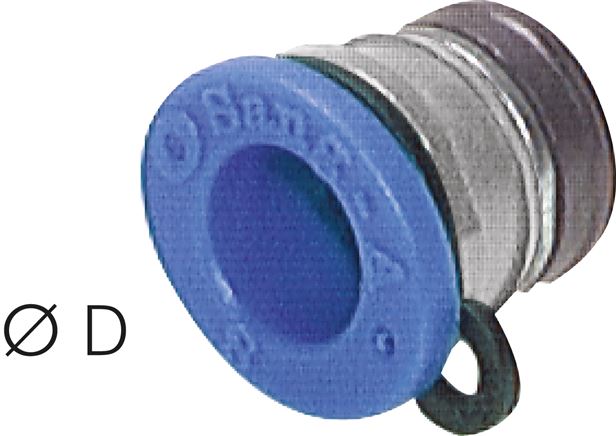

Einpresspatrone 12mm Steckanschluss, MSV-Körper
Preis Pro Stück
0,92 €* inkl. MwSt.
| Anzahl | Stückpreis |
|---|---|
| 1 ab |
0,92 €*
1,43 €*
(Sie sparen 35.66% )
|
| 5 ab |
0,87 €*
1,43 €*
(Sie sparen 39.16% )
|
| 20 ab |
0,82 €*
1,43 €*
(Sie sparen 42.66% )
|
| 50 ab |
0,78 €*
1,43 €*
(Sie sparen 45.45% )
|
Ab 149,- € versandkostenfrei (DE/AT), ansonsten zzgl. Versandkosten
DF Preisgarantie: Wir ziehen mit!
Sparen Sie sich den Vergleich: Sollten Sie einen unserer Artikel bei einem deutschen Wettbewerber (online oder im Ladengeschäft) günstiger entdecken, passen wir unser Angebot an. Sie zahlen bei uns garantiert nur den Mitbewerberpreis.
Um die Preisgarantie in Anspruch zu nehmen, füllen Sie bitte unser Preisgarantie-Formular aus.
Werkstoffe:
Körper: Messing vernickelt, Lösering: PBT, Dichtung: NBR, Haltekrallen: Edelstahl
Temperaturbereich:
-20°C bis +60°C
Betriebsdruck:
-0,95 bis 10 bar
Medien:
Druckluft, neutrale Gase
Vorteile:
•extrem kleine Abmessungen, •kein Gewindeloch notwendig, •maschinelle Installation möglich, •Patrone besteht nur aus einem Teil
Arbeitsschritte:
•Herstellen des Stufenloches durch Stufenbohrer oder Spritzgießen, •Einpressen der Patrone, •seitliches Herausziehen der Montagesicherung
Lieferumfang:

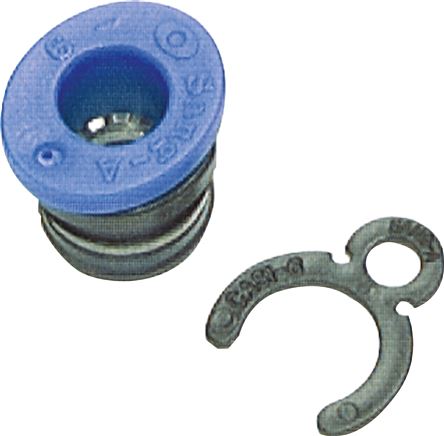

Einpresspatrone komplett mit Montagesicherung (Sicherungsring IQSES ...) einpressfertig montiert
Achtung:
Maße gelten für Werkstoff POM. Verwendung in Metallkörpern nur nach Durchführung von Versuchsreihen möglich.
*Betriebsdruck: 10 bar, max. 60°C
Weitere Eigenschaften:
| Werkstoff | MSV-Körper |
| Ø D (mm) | 12 |
| Ø A (mm) | 10 |
| Ø B + 0,1/0 (mm) | 12,2 |
| Ø C 0/+0,05 (mm) | 17,7 |
| D + 0,1/0 (mm) | 12,2 |
| E + 0,1/0 (mm) | 5,0 |
| F (mm) | 5,2 |
| G (mm) | 22 |
| X (mm) | 21 |
| Y (mm) | 23 |
| Gewicht | 8.5 g / Stk. |
| Anschluss: | 12 mm |
|---|---|
| Material: | Messing vernickelt |
