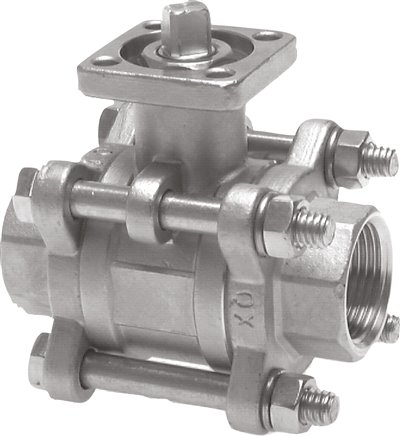

Edelstahl-Kugelhahn, Direktmontageflansch G 3/4", PN 63
%
184,62 €*
(Sie sparen 48.37% )
95,32 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571419745
Produktnummer:
DA127074
Gewicht:
0.85 kg
Produktinformationen "Edelstahl-Kugelhahn, Direktmontageflansch G 3/4", PN 63"
Werkstoffe:
Gehäuse: 1.4408, Kugel: 1.4408, Dichtung: PTFE / FKM
Temperaturbereich:
-20°C bis +180°C
Einsatzbereich:
Wasser, Öl, Druckluft, Vakuum (max. -0,9 bar), Kraftstoffe, Lösungsmittel, aggressive Medien
Vorteile:
•Baulänge nach DIN 3202-M3, •Ein Antrieb kann direkt auf den ISO 5211 Montageflansch montiert werden, um den Kugelhahn zu automatisieren.
*Baulänge nicht nach DIN
Weitere Eigenschaften:

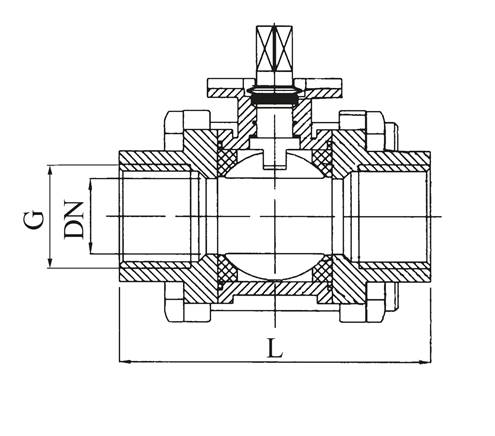

| G | G 3/4" |
| DN (mm) | 20 |
| L (mm) | 80 |
| PN (bar) | -0,9 bis 63 |
| ISO 5211 | F03 |
| ISO 5211-1 | F04 (Vierkant 9) |
| ISO 5211-2 | F05 (Vierkant 9) |
| Reparatursätze | KH 343 F ES REP |
| Gewicht | 850 g / Stk. |
