Produktinformationen "Druckluft Energiesparer Air-Saver G2 elektrischer Kugelhahn mit Timer"
elektrischer Kugelhahn mit Timer Modell Air-Saver G2 - der Druckluft Energiesparer!
Technische Daten
Tolle Features

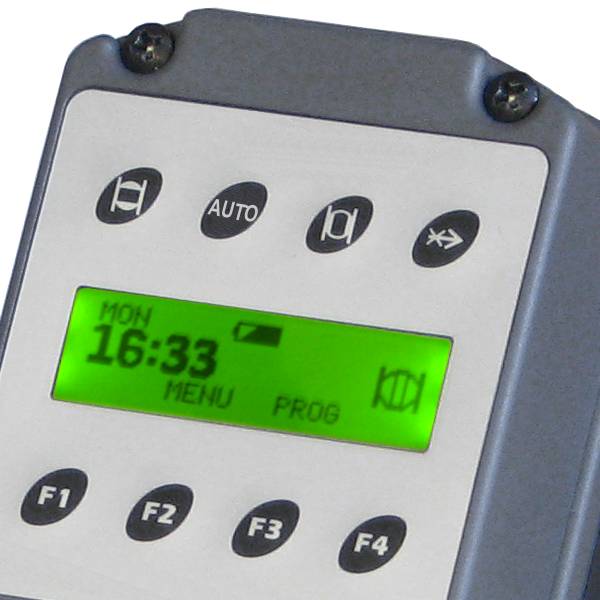

Das große LCD-Display zeigt Ihnen den Programmzyklus und die aktuelle Uhrzeit. Die optional erhältliche Fernbedienung gibt Ihnen die Möglichkeit den AIR-SAVER in der Höhe zu installieren.

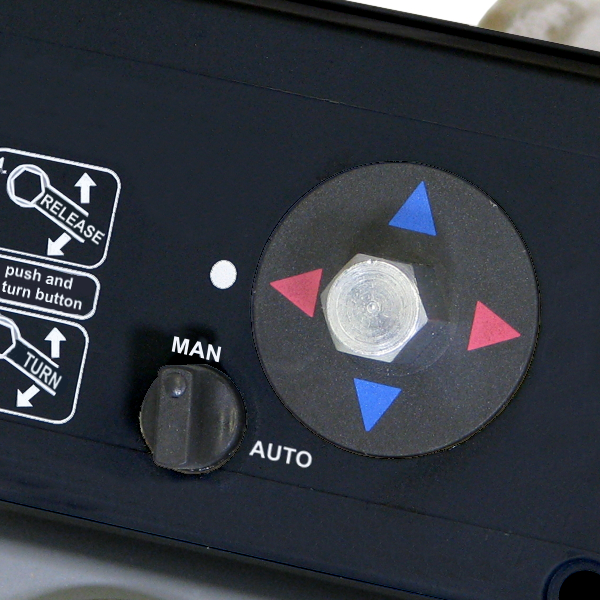

Im Falle eines Stromausfalles ist es möglich das Ventil manuell zu öffnen und zu schließen.
- Mindestens ein Ersparnis von einem Behälter mit erzeugter Druckluft pro Tag.
- Möglichkeit zum Absperren von Teile des Luftrohrnetzwerks da wo Druckluft nicht ständig erforderlich ist.
- Eingebaute Alkaliene-Batterien sichert das Programm bei Stromausfall.
- Bis zu 16 bar.
- Langsame Ventilöffnung verhindert Hammerschläge im Luftrohrnetzwerk.
- Programmäßig oder durch Fernbedienung bedienbar.
- Vollautomatische Steuerung – Wartungsfrei.
- Einfaches öffnen des Druckluftnetzwerks im Falle von Überstundenarbeit.
- Mikro-Prozessor gesteuert (7 Tage-Programmeinstellung, bis zu 16 mal pro Tag).
- Kompaktes Design – Einfach zu installieren.
- Benutzerfreundliches Systemsteuerung – Einfache Programmierung.
- Fernbedienung-Kit erhältlich.
Technische Daten
- Min./max. Systemdruck: 0 - 16 bar
- Spannungsoptionen: 115VAC oder 230VAC 50/60Hz. (Bitte angeben)
- Öffnungs- und Schließzeit: 105 Sekunden / 90°
- Medium Temperatur: 1 - 100 °C
- Umgebumgstemperatur: 1 - 50 °C
- Beleuchtet LCD Display: Display zeigt Datum, Uhrzeit, Ventilstatus, Batterielaufzeit
- Programmeinstellung: Wochenplaner, max. 100 Schaltpunkte über 1-7 Tage verteilt
- Einlass Anschluss: 2" (BSP oder NPT)
- Kugelgehäuse: Messing vernickelt
- Ventilwartung möglich: Ja
- Manuelle Ventildichtung: Ja
- Fernbedienbar: Ja
- Schutzart: IP54 (NEMA13)
Tolle Features
Das große LCD-Display zeigt Ihnen den Programmzyklus und die aktuelle Uhrzeit. Die optional erhältliche Fernbedienung gibt Ihnen die Möglichkeit den AIR-SAVER in der Höhe zu installieren.
Im Falle eines Stromausfalles ist es möglich das Ventil manuell zu öffnen und zu schließen.
- Mindestens ein Ersparnis von einem Behälter mit erzeugter Druckluft pro Tag.
- Möglichkeit zum Absperren von Teile des Luftrohrnetzwerks da wo Druckluft nicht ständig erforderlich ist.
- Eingebaute Alkaliene-Batterien sichert das Programm bei Stromausfall.
- Bis zu 16 bar.
- Langsame Ventilöffnung verhindert Hammerschläge im Luftrohrnetzwerk.
- Programmäßig oder durch Fernbedienung bedienbar.
- Vollautomatische Steuerung – Wartungsfrei.
- Einfaches öffnen des Druckluftnetzwerks im Falle von Überstundenarbeit.
- Mikro-Prozessor gesteuert (7 Tage-Programmeinstellung, bis zu 16 mal pro Tag).
- Kompaktes Design – Einfach zu installieren.
- Benutzerfreundliches Systemsteuerung – Einfache Programmierung.
- Fernbedienung-Kit erhältlich.
