Druckluft Energiesparer Air-Saver G1 elektrischer Kugelhahn mit Timer
Versandkostenfrei
%
437,85 €*
(Sie sparen 10.53% )
391,76 € inkl. MwSt.
Inhalt:
1 Stück
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
Hersteller:
DF
Produktnummer:
DF11735
Gewicht:
2.5 kg
Versand:
Paket
Downloads
Produktinformationen "Druckluft Energiesparer Air-Saver G1 elektrischer Kugelhahn mit Timer"

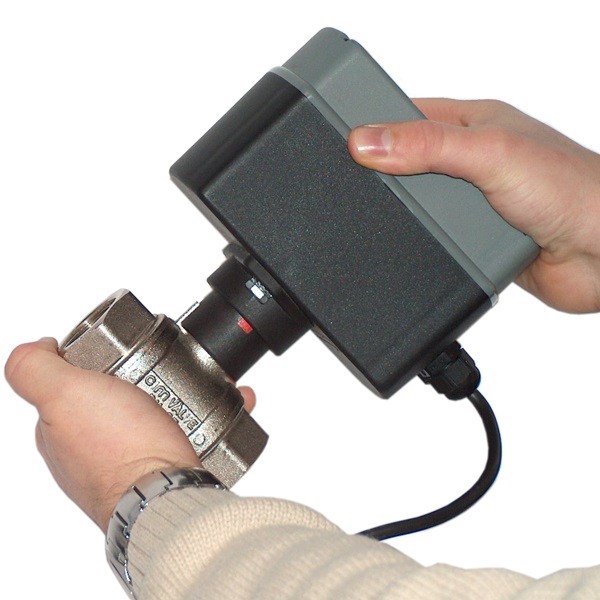

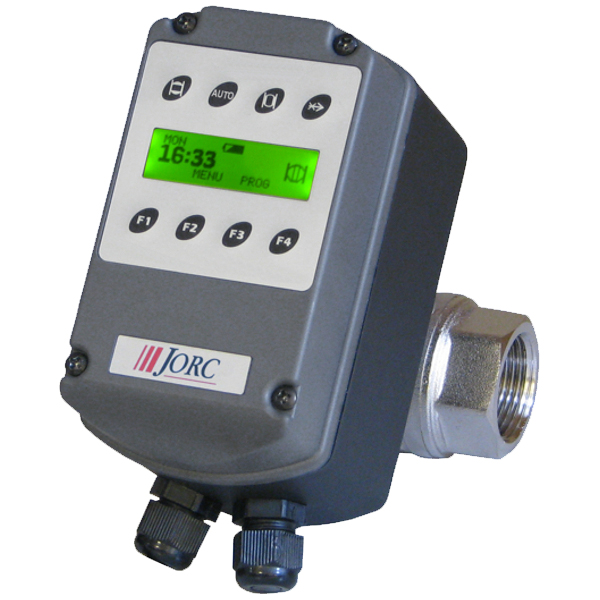

Elektrischer Kugelhahn mit Timer Modell Air-Saver G1 - der Druckluft Energiesparer!
Technische Daten
- Min./max. Systemdruck: 0 - 16 bar
- Spannung: 230VAC 50/60Hz.
- Öffnungs- und Schließzeit: 30 Sekunden / 90°
- Medium Temperatur: 1 - 100 °C
- Umgebumgstemperatur: 1 - 50 °C

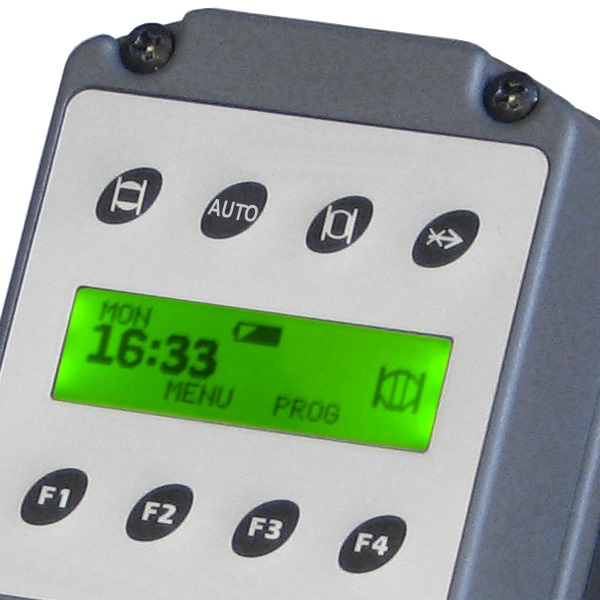

- Beleuchtet LCD Display: Display zeigt Datum, Uhrzeit, Ventilstatus, Batterielaufzeit
- Programmeinstellung: Siebentage-Programmeinstellung (bis 16 mal pro Tag)
- Einlass Anschluss: 1" (BSP oder NPT)
- Kugelgehäuse: Messing vernickelt
- Ventilwartung möglich: Ja
- Manuelle Ventildichtung: Ja
- Fernbedienbar: Ja
- Schutzart: IP54 (NEMA13)
Beschreibung
Seit Jahren hilft der AIR-SAVER Endkunden bei der Einsparung von Druckluft, sodass keine Luft unnötig verloren geht und der Kompressor nicht unnötig einschaltet. Hierdurch wird die Lebensdauer des Kompressors verlängert und Energie- und Betriebskosten eingespart.
Der AIR-SAVER wird im Luftauslass des Behälters installiert.
Ein typisches Druckluftsystem hat 24 Stunden pro Tag Luftverluste durch Rohrverbindungen und undichte Schwimmerableiter usw. Mit einem AIR-SAVER werden Luftverlusten ausserhalb der Arbeitszeit vermeidet. Am Ende des Arbeitstages schliesst der AIR-SAVER die Luftversorgung ab und wird die Luft im Behälter eingespart.
Jetzt, mit einem neuen programmiermodul!
Das neue Steuermodul vereinfacht die Programmierung und bietet neue visuellen Merkmalen.
Tolle Features
Der Wochenplaner bietet Ihnen Flexibilität durch die Auswahlmöglichkeit der offenen und geschlossenen Kreisläufe.
Die optional erhältliche Fernbedienung (siehe Zubehör) gibt Ihnen die Möglichkeit den AIR-SAVER in der Höhe zu installieren.
Im Falle eines Stromausfalles ist es möglich das Ventil manuell zu öffnen und zu schließen.
- Keine unnötigen Kompressor-Anlauf in Zeiten Wenn Druckluft nicht erforderlich ist.
- Kompressor, Trockner und Filter Aktivitäten während der Werkschließzeiten werden reduziert.
- Mindestens ein Ersparnis von einem Behälter mit erzeugter Druckluft pro Tag.
- Möglichkeit zum Absperren von Teile des Luftrohrnetzwerks da wo Druckluft nicht ständig erforderlich ist.
- Eingebaute Alkaline-Batterien sicheren das Programm bei Stromausfall.
- Bis zu 16 bar.
- Langsame Ventilöffnung verhindert Hammerschläge im Luftrohrnetzwerk.
- Programmäßig oder durch Fernbedienung bedienbar.
- Vollautomatische Steuerung – Wartungsfrei.
- Mikro-Prozessor gesteuert (7 Tage-Programmeinstellung, bis zu 16 mal pro Tag).
- Großes LCD-Display zeigt den Programmzyklus und die aktuelle Uhrzeit.
- Kompaktes Design – Einfach zu installieren.
Anmelden
passendes Zubehör
39
%
AIR-SAVER G1 & G2 Fernbedienung Remotesteuerung Kabellänge 5 mtr.
Fernbedienung für elektrischen Kugelhahn Modell Airsaver / Air-SaverTechnische Daten:
Schutzklasse
IP65
Betriebsspannung
230V max.
Schaltertyp
3-Wege
Kabel kann bauseits verlängert werden
34
%

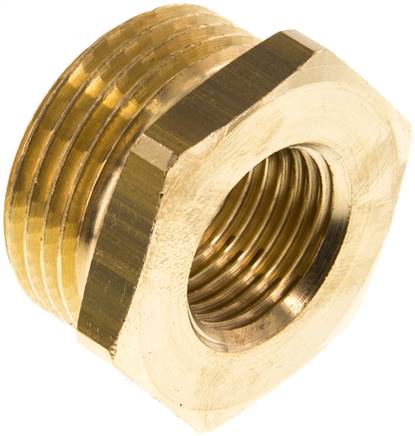

Reduziernippel kurz, G 1 a., G 1/2 i., SW 38, Messing (Neue Ausführung) MS251K112
