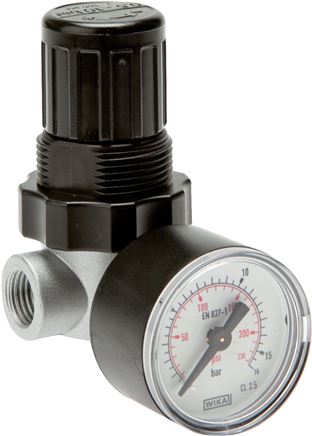

Druckbegrenzungsventil, G 1/4", 0,15 - 7 bar, Mini
%
51,92 €*
(Sie sparen 36.15% )
33,15 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571277291
Produktnummer:
DA139246
Gewicht:
0.22 kg
Produktinformationen "Druckbegrenzungsventil, G 1/4", 0,15 - 7 bar, Mini"
Anwendung:
Manuell einstellbares Überströmventil zur Absicherung von pneumatischen Anlagen, um Schäden durch Überdruck zu vermeiden.
Ausführung:
federbelastetes Membranventil mit einstellbarem Öffnungsdruck
Werkstoffe:
Körper: Zink Druckguss Z410, Membrane und Dichtungen: NBR
Temperaturbereich:
-10°C bis +60°C
Manometeranschluss:
Mini: G 1/8", Standard: G 1/4"
Schalttafelgewinde:
Mini: M 30 x 1,5, Standard: M 20 x 1,5
Medien:
Druckluft, neutrale Gase
Lieferumfang:
Druckbegrenzungsventil einschließlich Manometer
Achtung:
Dieses Ventil ersetzt trotz ähnlicher Funktion kein Sicherheitsventil und ist auch nicht als Druckregler einsetzbar!
Information:
Bitte beachten Sie bei der Auslegung des Druckbegrenzungsventils, dass nur der Ansprechdruck des Druckbegrenzungsventils eingestellt werden kann. Der tatsächliche Druck auf der Druckeingangsseite kann je nach Durchflussleistung um die angegebene Drucküberhöhung höher sein.
Weitere Eigenschaften:
| Ausführung | Druckbegrenzungsventil mit 40 mm Manometer |
| Baureihe | Mini |
| Gewinde | G 1/4" |
| Ansprechdruck (bar) | 0,15 - 7 |
| Drucküberhöhung bei max. Durchfluss (bar) | 2,3 - 3,1 |
| Durchfluss (L/min) | 300 |
| Manometeranzeige (bar) | 0 - 16 |
| Befestigungswinkel | WHM 30 |
| Schalttafelmutter | SM 1 |
| Gewicht | 220 g / Stk. |
