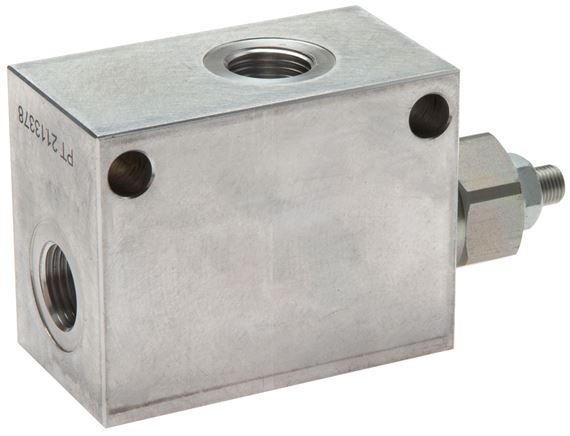

Druckbegrenzungsventil G 1/2", max. 350 bar, max. 150 l/min
Versandkostenfrei
248,67 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571245931
Produktnummer:
DA133417
Gewicht:
1 kg
Produktinformationen "Druckbegrenzungsventil G 1/2", max. 350 bar, max. 150 l/min"
Verwendung:
Die Ventile dienen zur Begrenzung eines Systemdruckes und eignen sich sowohl für Überdruckabsicherung als auch für kontinuierlichen Betrieb.
Werkstoffe:
Ventilgehäuse: Aluminium, Einschraubventil: Stahl verzinkt, Dichtung: NBR
Temperaturbereich:
-20°C bis +80°C
Medien:
Hydrauliköle auf Mineralölbasis
Weitere Eigenschaften:
| Ausführung | vorgesteuert |
| Nenndurchfluss (L/min) | 150 |
| Gewinde | G 1/2" |
| Druckstufe (bar) | 350 |
| Symbol | z_dbvpq_150_k.eps |
| Gewicht | 1 kg / Stk. |
