DF-Membrantrockner ECOTROC MT 1050 / 1050 l/min

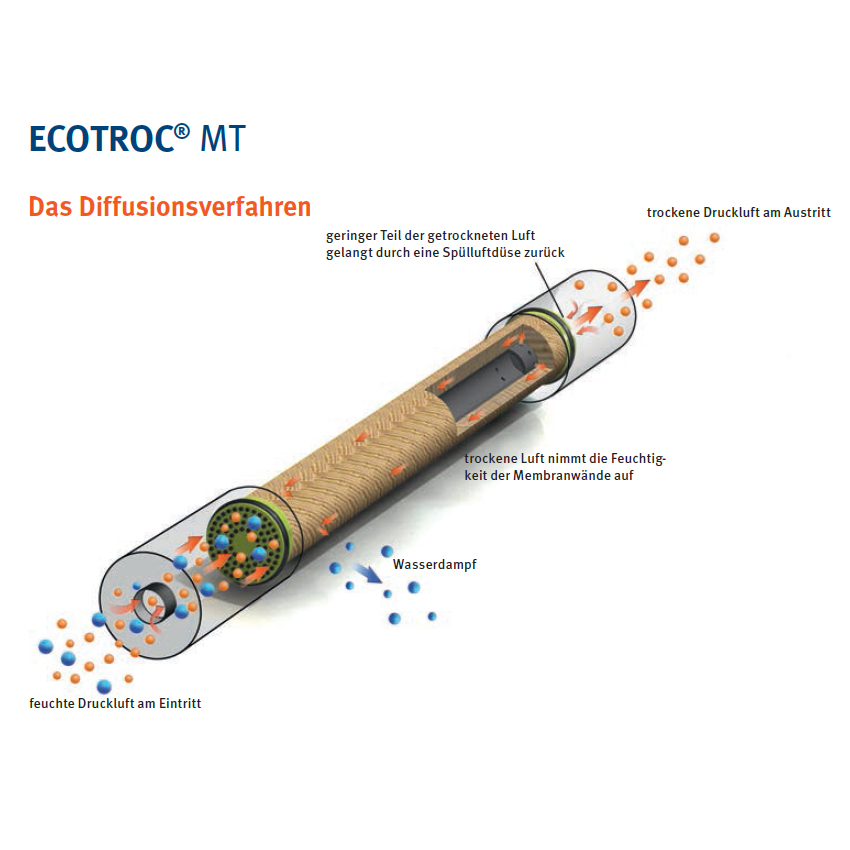

Strom- und wartungsfreie sichere DrucklufttrocknungDF-Industrie-Membrantrockner ECOTROC MT 600 Wasser bzw. Feuchtigkeit in der Druckluft schadet Anlagen, Maschinen und pneumatischen Steuerungen. Korrosion und Bakterienherde können schnell entstehen. Vorbeugend muss Druckluft daher immer aufbereitet werden und das am besten mit geringsten Kosten. ECOTROC® MT ist die kompakteste DF-Lösung, um Druckluft bedarfsgerecht zu trocknen. Membrantrockner benötigen keinen Strom und sind nahezu wartungsfrei. Außerdem bereiten sie die Druckluft nur auf, wenn diese benötigt wird und dies in der erforderlichen Qualität. Die kompakte Bauweise erscheint prädestiniert für mobile, aber auch stationäre Anwendungen am "Point of Use". Ob in einem Dentallabor, an einem Analysator oder an einer Druckmaschine in einer Werkshalle: ECOTROC® MT leistet überall beste Arbeit, jederzeit. Technische Daten: Taupunktabsenkung 20°C / 32°C / 55°C / 75°C Spülluftverbrauch 10% / 14% / 21% / 29% Feuchtigkeitsreduzierung 69,7% / 88,7% / 98% / 99% Leistung Eintritt 600 l/min / 427 l/min / 284 l/min / 206 l/min Drucktaupunkt max. -40°C Länge 465 mm Durchmesser 81,3 mm Anschlussgewinde G 1/2 Druck 10 bar max. Differenzdruck ~ 0,2 bar Alle Angaben bezogen auf 7 bar ü und einen Eintrittstaupunkt von +35°CEine 0,01 Mikron Filtration vor der Membrane ist zwingend erforderlich -> siehe DF-Industrie-Mikrofilter Typ SMA   Der ECOTROC® MT Plus-Effekt ++++ einfache & schnelle Installation+ keine beweglichen Teile, kein Verschleiß+ einfachste und preiswerteste Wartung (nur Schutzfilterwechsel notwendig)+ geringer Spülluftbedarf+ hochwirtschaftliches Konzept für kleinere Volumenströme+ robuste, langlebige Ausführung+ schnelle Ansprechzeit+ keine Kondensatableitung notwendig+ keine Reduzierung des Sauerstoffgehalts+ Anwendung auch in Ex-geschützten Bereichen+ kein Elektroanschluss notwendig+ Dauerbetrieb möglich+ leise Strömungsgeräusch   Der Weg der Druckluft durch den MembrantrocknerDie Druckluft durchströmt das Innenrohr und wird von dort in der Bodenzone in das Membranelement umgelenkt. Die noch feuchte Druckluft fließt innen durch die selektiven Hohlfasermembranen des Membranelements. Spülluft wird kontinuierlich im Austrittsbereich des Membranelements zur Trocknung abgezweigt und durch eine spezifische Düsenöffnung auf atmosphärischen Druck entspannt. Durch diesen physikalischen Effekt ist die Spülluft nun wesentlich trockener, da sich die Feuchte pro Volumen betrachtet in der Druckluft nun auf ein wesentlich größeres Volumen verteilt. Die trockene Spülluft strömt dabei über die Außenseite der Membrane. Es bewegen sich, nur durch die Membranwand getrennt, zwei Luftströme im Gegenstrom mit unterschiedlichem Feuchtigkeitsgehalt durch das Membranelement. Wegen des unterschiedlichen Feuchtigkeitsgehaltes diffundiert aus der Druckluft deren Feuchtigkeit in die Spülluft. Die so aufbereitete Druckluft verlässt nun getrocknet den Membrantrockner.   Anwendungen: Instrumentenluft pneumatische Steuerungen Laborluft Analysatoren Ozongeneratoren Präzisions-Pneumatikinstrumente Laseranwendungen Lackieranlagen elektrische Schaltschränke und Rohre Verpackungsmaschinen Druckmaschinen CNC-Anlagen Robotertechnik Elektronik & Telekommunikation u. v. m.   Variabel einsetzbar für verschiedene Taupunktanforderungen Der gewünschte Taupunkt am Austritt des Membrantrockners kann den gewünschten Bedingungen des Betreibers angepasst werden.   Typische Taupunkte am Austritt eines ECOTROC® MT Taupunkte von +0°C bis +6°C werden typischerweise von Kältetrocknern erreicht.Diese Anwendung findet meistens in Industriebetrieben statt. Taupunkte ab -20°C werden häufig in der medizinischen Druckluft oder Prozessluft benötigt. Ein Taupunkt ab -40°C steht für hoch qualitative Instrumentenluft.

Atlas Copco Membrantrockner SD 3N - 10 TSKompakte, vollautomatische, kontinuierlich arbeitende Drucklufttrocknungsanlage mit Spülluftsparfunktion. Referenzbedingungen Ansaugdruck 1 barAnsaugtemperatur 25 °CRelative Feuchte 100 % Technische Daten bei ReferenzbedingungenVolumenstrom bei Betriebsüberdruck 10 bar 8 l/s 0,48 m³/minDrucklufteintrittstemperatur 35 °CRelative Feuchte bei Eintritt 100 %Regenerationsluftstrom bei 10 bar 0,96 l/sDrucktaupunktabsenkung 55 °CDruckverlust, luftseitig 0,15 bar Grenzwerte:Betriebsüberdruck min. 4 barBetriebsüberdruck max. 14 barDrucklufteintrittstemperatur min 1 °CDrucklufteintrittstemperatur max. 66 °C Abmessungen, Gewichte und AnschlüsseAbmessungen (ohne Filter): Länge/Durchmesser 1.076 / 78 mmNetto-Gewicht (ohne Filter): 2,7 kgNetto-Gewicht (mit Filter): 4,7 kgDruckluftanschluss G 3/8 LieferumfangAnschlussbereite Trocknereinheit bestehend aus:1 x Feinfilter DD 10 und 1 x Feinstfilter PD 10 (nicht vorinstalliert)Filteranschlüsse für horizontale TrocknerinstallationKunststoffgehäuse für HohlfaserbündelSpülluftmechanismus mit Sparfunktion (Spülluftstopp)Feuchtigkeitsanzeige Der beschriebene Trockner entspricht der CE-Norm.

Atlas Copco Membrantrockner SD 7N - 13Kompakte, vollautomatische, kontinuierlich arbeitende Drucklufttrocknungsanlage. Referenzbedingungen Ansaugdruck 1 barAnsaugtemperatur 25 °CRelative Feuchte 100 % Technische Daten bei ReferenzbedingungenVolumenstrom bei Betriebsüberdruck 13 bar 45 l/s 2,7 m³/minDrucklufteintrittstemperatur 35 °CRelative Feuchte bei Eintritt 100 %Regenerationsluftstrom bei 13 bar 4,5 l/sDrucktaupunktabsenkung 55 °CDruckverlust, luftseitig 0,25 bar Grenzwerte:Betriebsüberdruck min. 4 barBetriebsüberdruck max. 14 barDrucklufteintrittstemperatur min 1 °CDrucklufteintrittstemperatur max. 66 °C Abmessungen, Gewichte und Anschlüsse Abmessungen (ohne Filter): Länge/Durchmesser 1.113 / 125 mmNetto-Gewicht (ohne Filter): 7,1 kgNetto-Gewicht (mit Filter): 9,7 kgDruckluftanschluss G 1/2 LieferumfangAnschlussbereite Trocknereinheit bestehend aus:1 x Feinfilter DD 35 und 1 x Feinstfilter PD 35 (nicht vorinstalliert)Filteranschlüsse für horizontale TrocknerinstallationKunststoffgehäuse für HohlfaserbündelSpülluftmechanismusFeuchtigkeitsanzeige Der beschriebene Trockner entspricht der CE-Norm.
