DF-Kartuschenfilter APF79 CAK G1/2 Durchfluss 60 m³/h
Aktivkohlekartuschenfilter mit integriertem DMF-Feinstaubfilter-Element.
Ihre Vorteile auf einen Blick:
Zur Entfernung von Öldampf und Gerüchen, Restölgehalt 0,003 mg/m3 (bei 20°C)
Anfallende Stäube werden direkt ausgefiltert
Kein zusätzlicher Nachfilter mehr erforderlich
ein Filtergeäuse weniger in der Installation
geringe Anschaffungskosten
weniger Aufwand bei der Wartung
Lieferumfang:
Gehäuse APF79CAK inkl. Kartusche
Filterelement APE78CAK
Kondesatableitung HAM12 (manueller Handablass)
Technische Daten
Anschluss
RP 1/2" innen
Leistung nominal
60 m³/h bei 1 bar und 20° C bei 7 bar ü
Leistung maximal
126 m³/h bei 1 bar und 20° C bei 16 bar ü
max. Betriebsdruck
16 bar ü
Material
Aluminium
max. Betriebstemp.
120° C
Beschichtung innen/außen
Korrossionsschutzschicht
Anschluss Kondensatableitung
RP 1/2" innen

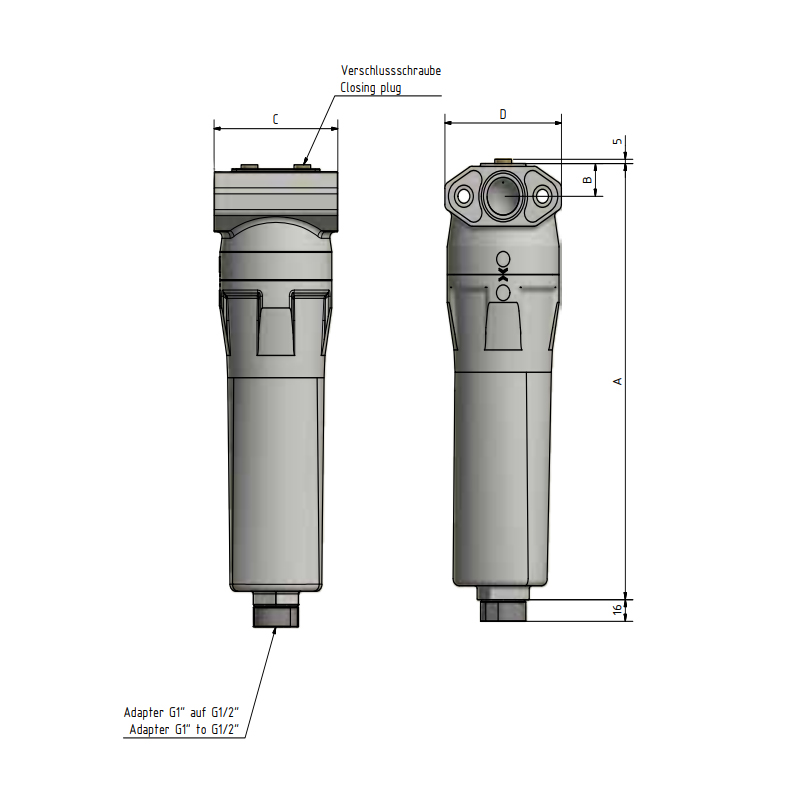

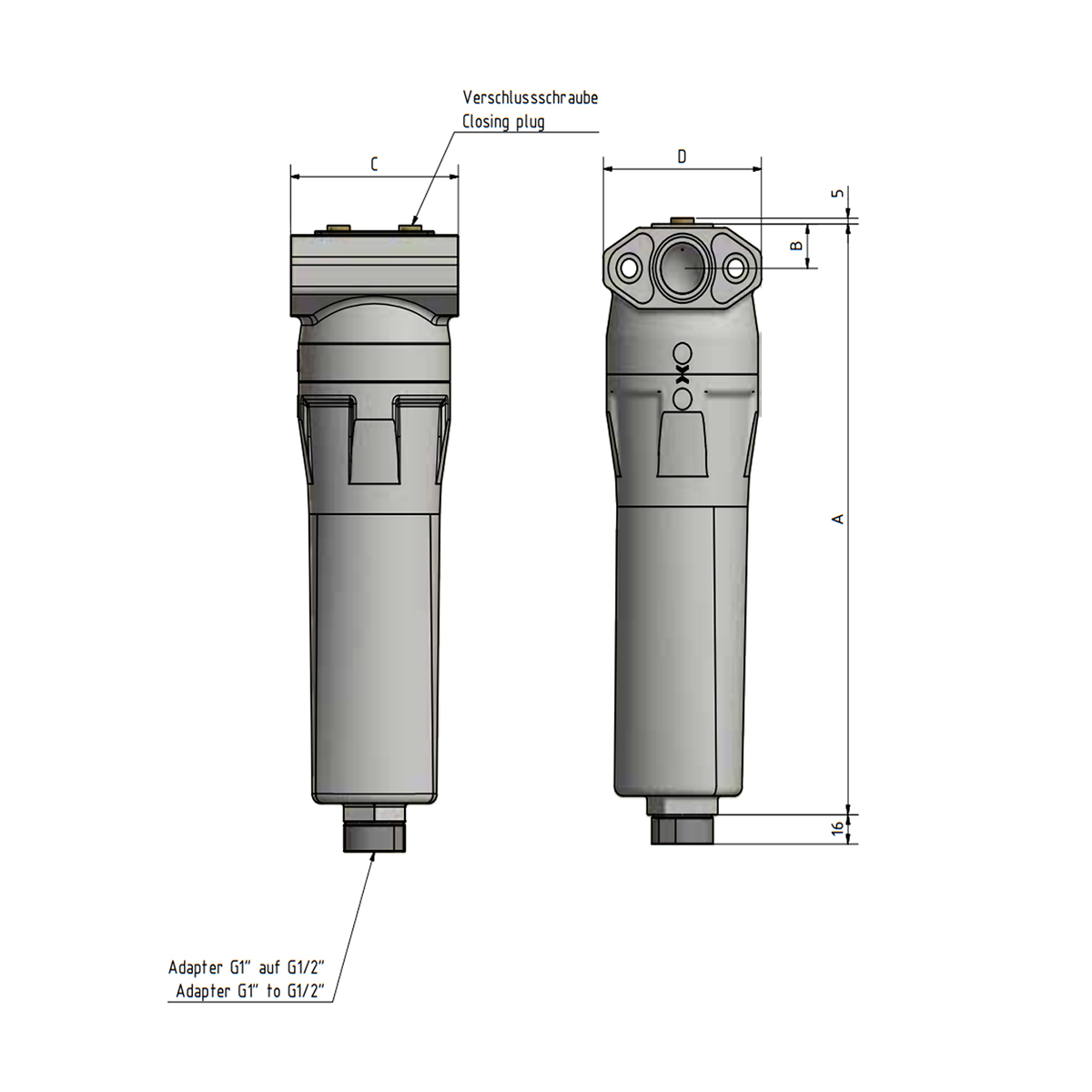

Maße in mm
A: 328, B: 23, C: 104, D: 98
Gewicht
1,1 Kg
CE Norm
2014/68/EU Kategorie 1
Leistung des Filterelements
Typ
APE78CAK
Partikelfiltration
1 Mikron
Restölgehalt
0,003 mg/m³
Betriebstemp. max
50° C
Betriebstemp. emp
30° C
Differenzdruck
250 mbar
Kartuschenwechsel
alle 6 Monate
Isoklassen
Partikel
2
Öl
1
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Acrylröhre
Filtrationsmedium
Aktivkohle
Nachfiltration
Borosilikat Mikroglasfaser Gewebe
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
Korrekturfaktoren
Arbeitsdruck
bar ü
Faktor
2
0,38
3
0,50
4
0,63
5
0,75
6
0,88
7
1,00
8
1,12
9
1,25
10
1,37
11
1,49
12
1,62
13
1,74
14
1,86
15
1,98
16
2,10
