DF-Industrie-Mikrofilter APF23 SMA G1/4 Durchfluss 35 m³/h
%
202,30 €*
(Sie sparen 35% )
131,50 € inkl. MwSt.
Inhalt:
1 Stück
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Filtertechnik
Hersteller-Nr.:
APF23 SMA
Produktnummer:
DF51001
Gewicht:
2 kg
Versand:
Paket
Produktinformationen "DF-Industrie-Mikrofilter APF23 SMA G1/4 Durchfluss 35 m³/h"
DF-Industrie-Mikrofilter APF 23 SMA G1/4 mit Schwimmerableiter
- validiert und zertifiziert Klasse 1 nach ISO8573 -
Für alle Anwendungen, bei denen der Wirkungsgrad von standardmäßigen Zentrifugalabscheidern nicht ausreichend ist. Mikrofilter sind mit einem Schwimmerableiter ausgerüstet. Als Option ist ein Differenzdruckmanometer erhältlich, der den Druckabfall durch den Grad der Verschmutzung des Filterelements anzeigt. Des Weiteren ist ein niveaugesteuerter Kondensatableiter als Option erhältlich.
Moderne Produktionsmethoden stellen immer höhere Anforderungen an die Qualität der Druckluft. Vom Kompressor wird jedoch stark mit Schadstoffen angereicherte Umgebungsluft angesaugt und verdichtet. Hinzu kommt, je nach Kompressortyp, Öl, das in feiner Aerosolform mit der Druckluft transportiert wird, sowie Verunreinigungen aus dem Druckluftnetz wie z. B. Rost, Zunder und Kalkablagerungen. Die Aufgabe eines Druckluftfilters ist es, diese Verunreinigungen zu beseitigen und somit zu verhindern, dass nachgeschaltete Geräte geschädigt werden. Zusätzlich muss anfallendes Kondensat aus dem Druckluftnetz ausgeschleust werden.
Technische Daten:
| Partikelfiltration | 0,01 Mikron |
| Max. Restölgehalt bei 20°C | 0,01 mg/m³ |
| Höchsttemperatur | 120°C (50°C empf.) |
| Differenzdruck trocken | 75 mbar |
| Differenzdruck nass, gesättigt | 110 mbar |
| Tiefsttemperatur | 1°C |
| Max. Arbeitsdruck | 16 bar |

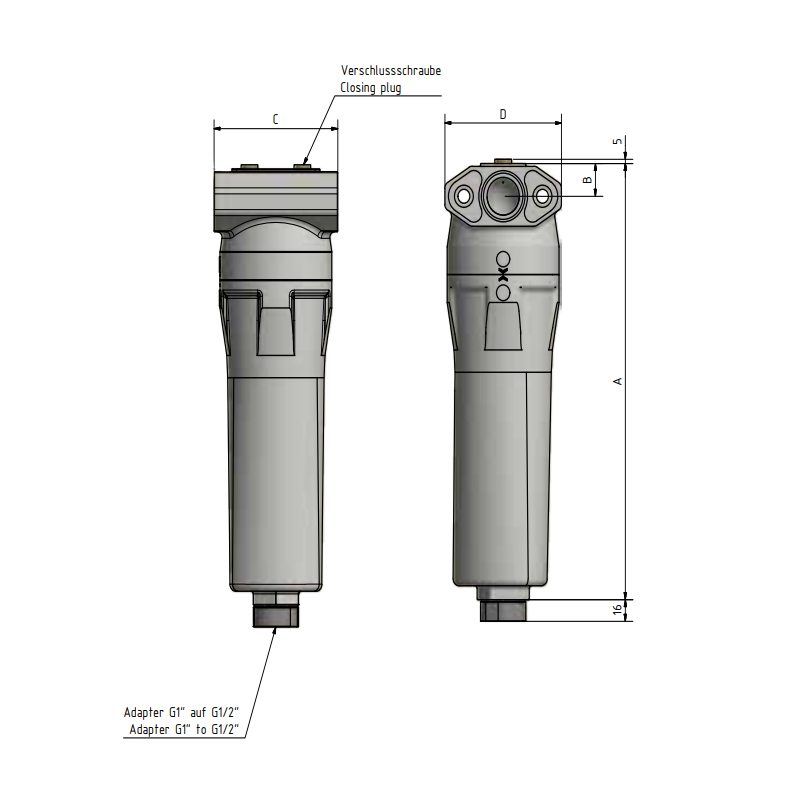

| Abmessungen in mm (A/B/C/D) | 234/18/80/75 |
| Material Gehäuse | Aluminium |
| Anschlussgewinde | G 1/4 |
| Leistung* | 35 m³/h |
*bezogen auf 1 bar (abs.) und 20°C bei 7 bar ü Betriebsdruck
DF-Industrie-Druckluftfilter entsprechen höchsten Qualitätsansprüchen und sind äußerst wirtschaftlich in Betrieb, Anschaffung und Wartung. Das Gehäuse ist aus Aluminiumguß gefertigt, innen und außen mit einer chromhaltigen Schutzschicht versehen und außen pulverbeschichtet.
Weitere Eigenschaften sind:
- optimierte Durchströmung durch bogenförmigen Drucklufteintritt
- Verhinderung von Korrosion und Bakterienbildung
- Zuganker fixiert das Element sicher
- hohe Stabilität des Elements durch Edelstahlzylinder
- bis zu 8-fache Wicklung des Filtermediums erzeugt lange Standzeiten
- und geringen Differenzdruck
- stabile Drainageschicht aus Nadelfilz am Filterelement
- verhindert Verlust von Filterleistung
- serienmäßig ausgestattet mit automatischem Kondensatableiter
- Wartungsfreundlichkeit durch 6-Kant am Gehäuse
- Optional: Optimale Aufbereitung durch die Kombination von einem Feinstfilter SMA mit einem Aktivkohlefilter CA
| Anschluss: | G 1/4 |
|---|---|
| Filterfeinheit (µm): | 0,01 |
Anmelden
passendes Zubehör
DF-Industrie-Filterelement APE26 SMA
Austauschfilterelement für DF-Industrie-Mikrofilter APF23SMA, APF53SMA und APF63SMA.
Technische Daten:
Typ
APE26SMA
Partikelfiltration
0,01 Mikron
Restölgehalt
0,01 mg/m³
Betriebstemp. max
120° C
Differenzdruck trocken
75 mbar
Differenzdruck nass, gesättigt
110 mbar
Max. Arbeitsdruck
16 bar
Kartuschenwechsel
alle 12 Monate
ISO Klassen
Partikel
1
Öl
1
Aufbau:
Durchströmung
von innen nach außen
Material Endkappen
Glasfaserverstärktes Nylon (30 %)
Stützkörper innen und außen
Edelstahl
Filtrationsmedium
Borosilikat-Mikroglasfaser-Gewebe
Vor- und Nachfiltration
Polypropylen-Netz
Drainageschicht
Polyesterfaservlies
Klebung Endkappen
Zweikomponenten Epoxidharzkleber
Material O-Ring
NBR
besondere Eigenschaften
technisch silikonfrei
Hohlraumvolumen bei 20° C
96 %
DF-Wandhalterung für Filter APF23 - APF73 für Filter WHE1-APF-S
Wandhalterungfür DF-Filter der Baureihen APF23 bis APF73
DF-Wandhalterung für Filter APF23 - APF73 inkl. Verbindungsset für 2 Filter WHE2-APF-S
Wandhalterungen inkl. Verbindungsset für zwei Filter der Baureihen APF23 bis APF73
DF-Wandhalterung für Filter APF23 - APF73 inkl. Verbindungsset für 3 Filter WHE3-APF-S
Wandhalterungen inklusive Filterverbindungssetfür 3 DF-Filter der Baureihen APF23 bis APF73
DF-Differenzdruckanzeiger potentialfrei und elektrisch DDPPN-APF APF23-APF193
Potenialfreier eleketrischer Differenzdruckanzeiger für DF-Industrie-Mikrofilter der Baureihen APF23 bis APF193Der Differenzdruckanzeiger zeigt den wirtschaftlich sinnvollsten Zeitpunkt an, das Filterelement zu wechseln.Für Aktivkohlefilter wird kein Differenzdruckanzeiger benötigt.
DF-Differenzdruckanzeiger mit Display potentialfrei und elektrisch DDPPN-D APF23-APF193
Potenialfreier eleketrischer Differenzdruckanzeiger mit Display für DF-Industrie-Mikrofilter der Baureihen APF23 bis APF193Der Differenzdruckanzeiger zeigt den wirtschaftlich sinnvollsten Zeitpunkt an, das Filterelement zu wechseln.Für Aktivkohlefilter wird kein Differenzdruckanzeiger benötigt.
