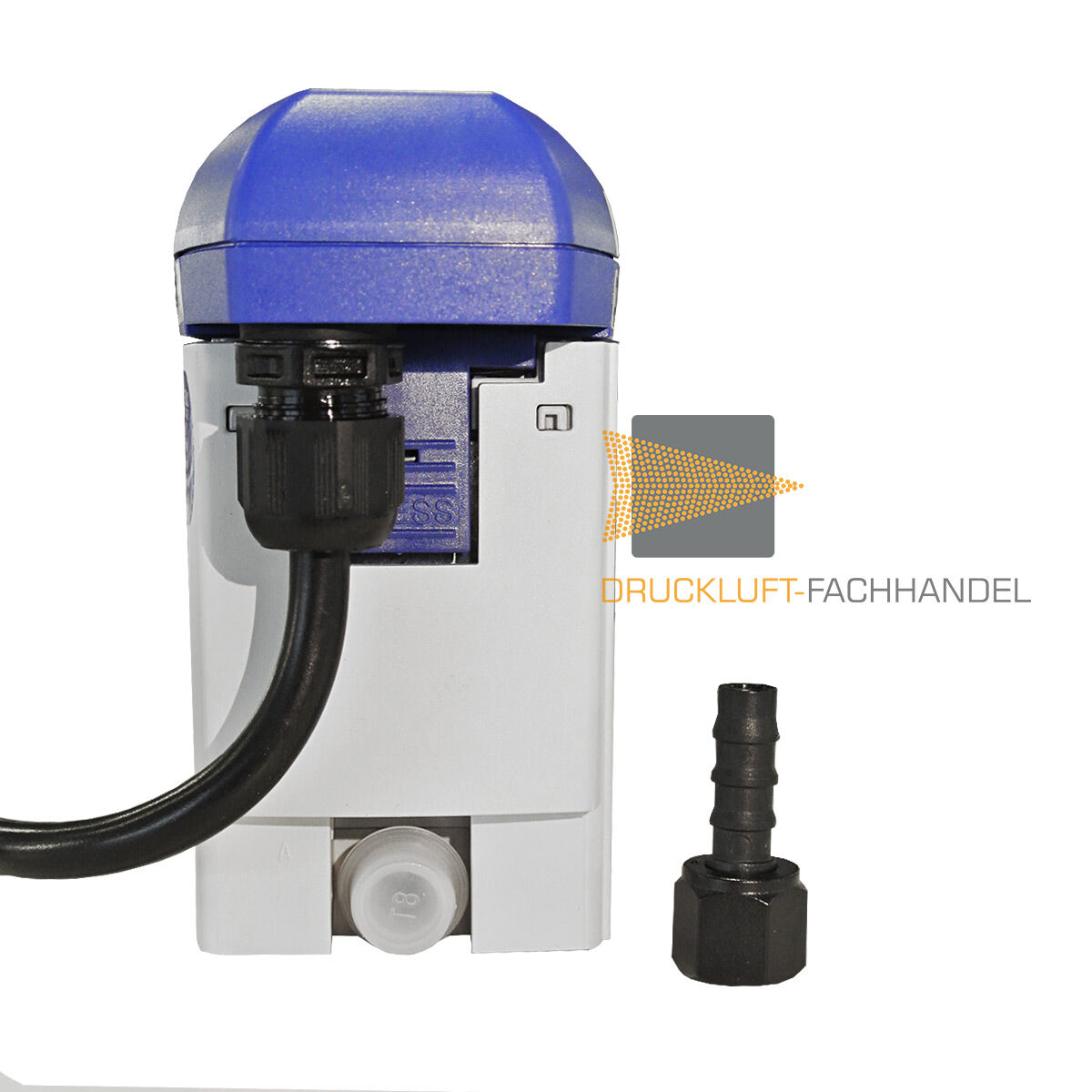

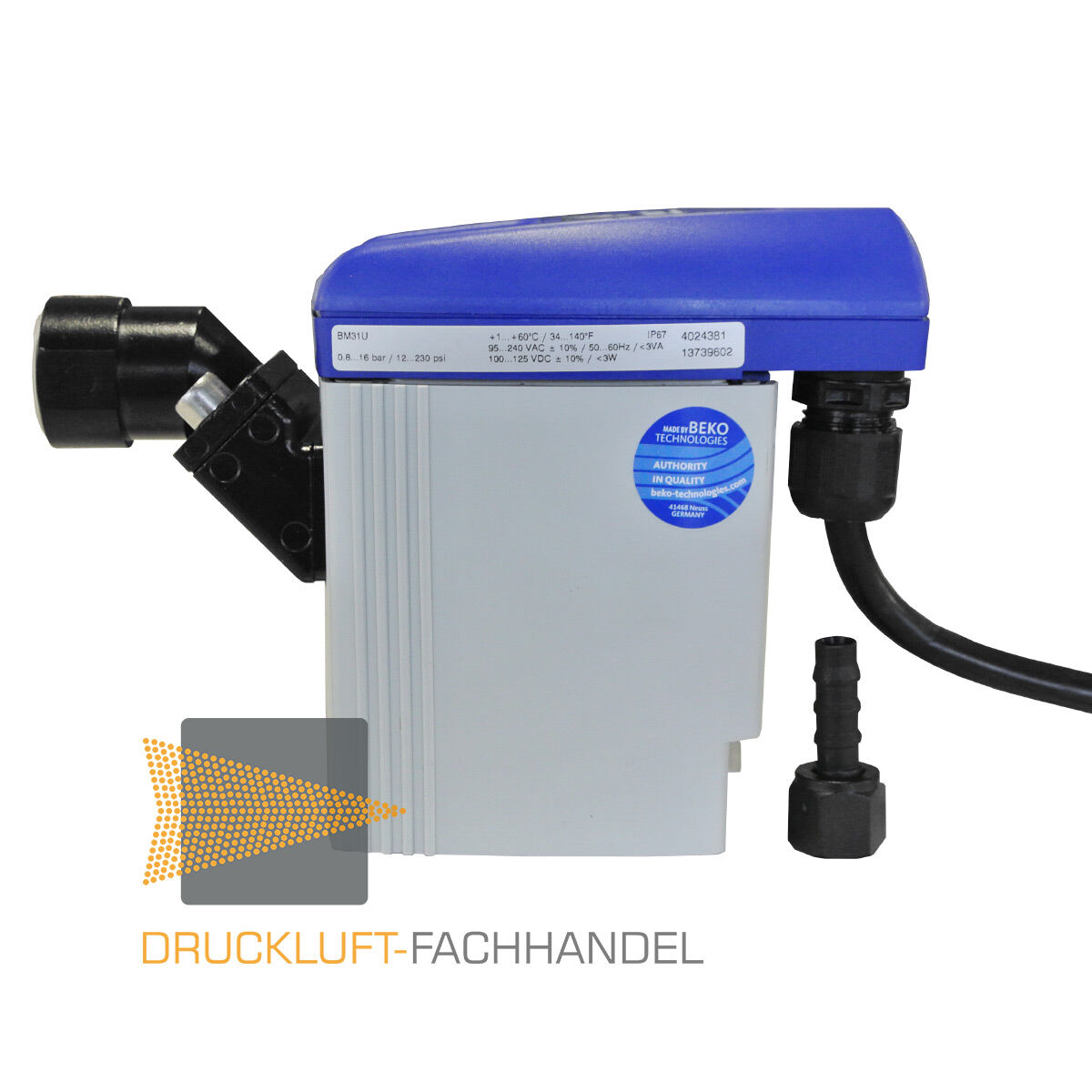

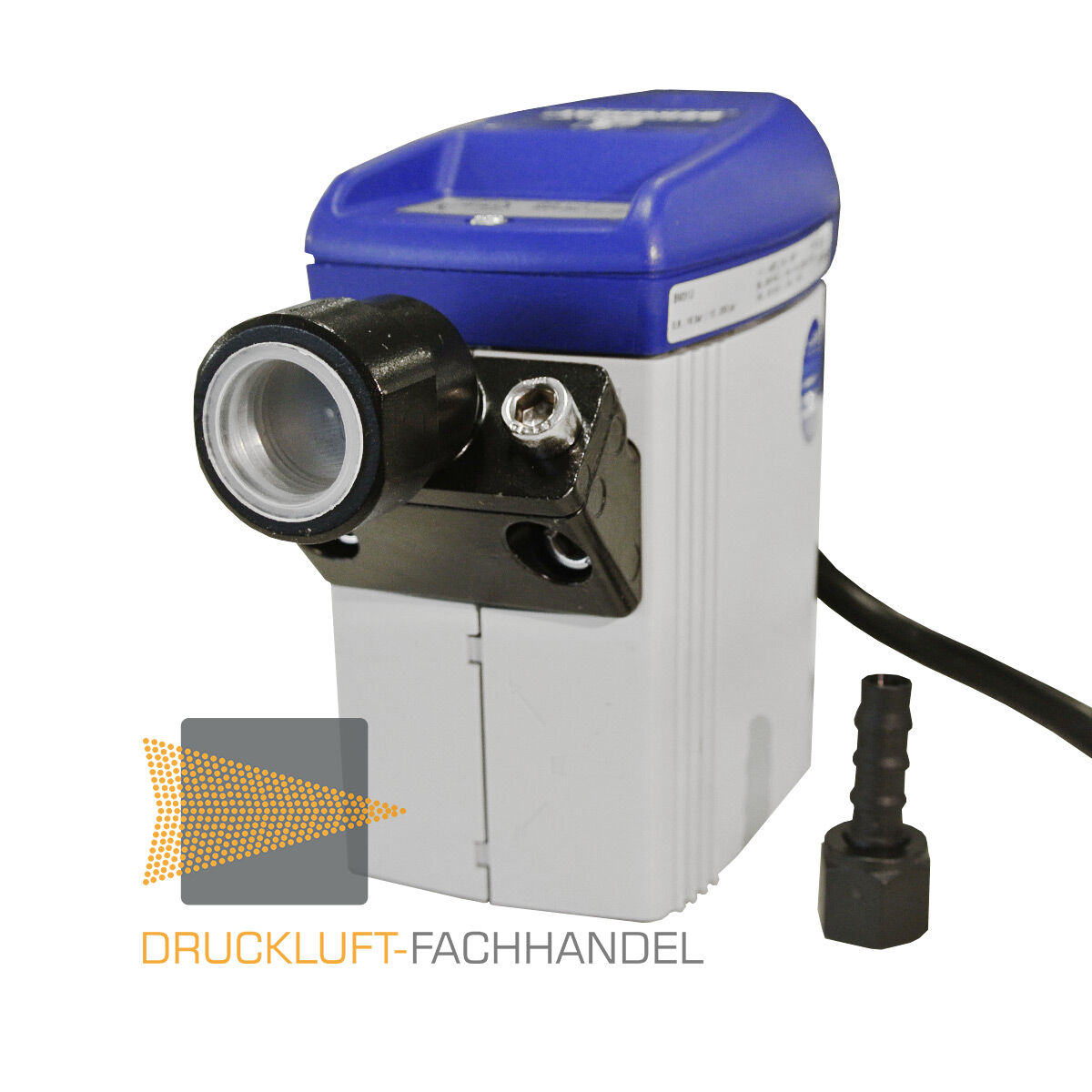

BEKO Kondensatableiter BEKOMAT 31 U bis 2,5 m³/min Kompressorleistung mit Anschlusskabel 4033054

Öl-Wasser-Trenner »drukosep«, 3-Stufen-Kombifilter, max. Kompressorleistung 1,5 m³/min, Behälter: PE / PP, Filter: PP / Aktivkohle Für Kompressorenleistungen bis 1,5 m³/min.   Warum Kondensataufbereitung?   Bei der Erzeugung von Druckluft entsteht immer Kondenswasser. Die Kondensatmenge ist abhängig von der Größe und der Betriebszeit des Kompressors. Das Kondensat von ölgeschmierten Kompressoren kann bis zu 2000 mg Öl pro Liter Kondensat enthalten!   Nach § 7a des Wasserhaushaltsgesetzes muss das Kondensat entsprechend dem Stand der Technik aufbereitet werden, wenn es in die öffentliche Abwasserentsorgung eingeleitet werden soll. Der Grenzwert liegt bei 20 mg Öl pro Liter Wasser. Wird das Kondensat nicht behandelt, muss es gesammelt und gegen Nachweis durch ein Fachunternehmen entsorgt werden.   Der »drukosep« entölt das Kondensat durch eine Kombination aus Koaleszenz- und Aktivkohlefilter zuverlässig. Das gereinigte Wasser kann in die öffentliche Kanalisation eingeleitet werden - das Altöl sammelt sich im Kombifilter an und kann zusammen mit dem Filter entsorgt werden.   Vorteile des »drukosep«   - kompakte Bauweise - sichere Wand- oder Bodenmontage - 3-Stufen-Kombifilter - Testglas zur Prüfung des gereinigten Kondensats     Technische Daten:     Behälter Polyethylen / Polypropylen Filterelement Polypropylen / Aktivkohle max. Kompressorleistung 1.5 m³/min Höhe 445 mm Breite 251 mm Tiefe 240 mm Gewicht 4.3 kg Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 181. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.). Dieses Produkt finden Sie im Katalog auf Seite 181 (siehe Downloads).

Elastische Ausführung Bis 16 bar Druck Einsetzbar in Verbindung mit Kompressoren-Behältern Mit zwei Verschraubungen mit Außengewinde Technische Daten für Behälter 270, 300 l Länge 1300 mm

Winkelstück, innen/außen, G/R 3/8, SW 17, Betriebsdruck max. 60 bar, Betriebstemperatur max. 150 °C, Messing blankTechnische Daten:GewindeG/R 3/8Betriebsdruck max.60 barBetriebstemperatur max.150 °CL126 mmL228 mmSW17 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 848. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 848 (siehe Downloads).

Schnellverschlusskupplung NW 7,2, Messing blank, G 1/2 AG, Betriebsdruck 0 - 35 bar, Mediums-/Umgebungstemp. -20 °C bis 100 °CDie universelle Einhand-Schnellverschlusskupplung in einseitig absperrender Ausführung für eine Vielzahl von Anwendungs- und Einsatzmöglichkeiten!Durch die geschlossene Verriegelungshülse wird ein Verschmutzen der Innenteile verhindert.Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.Diese Schnellverschlusskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug. Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1.Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Werkstätten, Automotive.Technische Daten:NW7,2AnschlussG 1/2 AGSW24 mmGehäuseMessing blankDichtmaterialNBRMediumstemperatur min.-20 °CMediumstemperatur max.100 °CUmgebungstemperatur min.-20 °CUmgebungstemperatur max.100 °CDurchfluss1000 l/min (Luft)FederEdelstahlVentilkörperMessing blankHülseMessing blankSprengringEdelstahlVerriegelungsstifteEdelstahlDurchflusswertmessungbei 6 bar und ?p = 0,5 barBetriebsdruck0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)Länge41 mmDiesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 532. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).Dieses Produkt finden Sie im Katalog auf Seite 532 (siehe Downloads).

Ausstellergerät - KältetrocknerDRYPOINT® RA 50, die wirtschaftlichste Art, Druckluft zu trocknen- inkl. niveaugesteuertem Kondensatableiter BEKOMAT - Technische Daten: Volumenstrom (m³/h)* 51 Volumenstrom (m³/min)* 0,85 Volumenstrom ( l/min)* 850 Leistungsaufnahme (kW) 0,22 Druckluftverlust (deltap [ü]) 0,08 Luftanschluss G1/2 BSP-F Abmessungen (mm / HxLxB) 740x345x420 Max. Drucklufteintrittstemperatur (C°) 70 Min./max. Betriebsdruck (bar [ü]) 4/16 Min./max. Umgebungstemperatur (°C) 2/50 Elektrischer Anschluss 230 V, 50-60 Hz, 1Ph. Die DRYPOINT® RA-Vorteile im Überblick Beste Trocknung durch hochwirksame Wärmetauscherkombination Geringster Druckverlust, auch bei unterschiedlicher Belastung Hervorragendes Preis-Leistungs-Verhältnis Höchste Wirtschaftlichkeit, geringster Energieverbrauch BEKOMAT® inside Umweltfreundliches Kältemittel DRYPOINT® RA: eine Investition, die sich rechnetNicht Investitions-, sondern Betriebskosten bestimmen bei Kältetrocknern die Wirtschaftlichkeits-rechnung. Über einen Betriebszeitraum von fünf Jahren betrachtet, entfallen lediglich zwischen 20 bis 30 % der Gesamtkosten auf das reine Investment. 70 bis 80 % verteilen sich dagegen auf die laufenden Betriebskosten. Diese resultieren zu je einem Drittel aus Stromkosten, Druckluftwiderständen im System sowie Druckluftverlusten durch Leckagen. Der Druckabfall an neuralgischen Punkten muss durch eine erhöhte Kompressorleistung und dem damit verbundenen Energiemehrbedarf kompensiert werden.Mit DRYPOINT® RA lassen sich diese Betriebskosten, über einen Zeitraum von fünf Jahren betrachtet, um nahezu die Hälfte reduzieren.Bei der Return-on-Investment-Berechnung zeigt sich das ganze Potenzial der neuen Kältetrockner-Generation: Die Geräte amortisieren sich innerhalb von nur sechs Monaten Laufzeit.Trocknen nach dem Effizienzprinzip: die Funktionsweise von DRYPOINT® RAIm DRYPOINT® RA erfolgt die Drucklufttrocknung über einen optimalen Wärmeaustausch durch Gegenstromverfahren (Counter-Flow) über die gesamte Strecke, die Luft strömt in einer stetig abwärts gerichteten Bewegung ohne ungünstige Umleitungen.Dieser großzügig dimensionierte Counter-Flow-Wärmetauscher, der sich u.a. aus einem Luft/Luft- und einem Luft/Kältemittel-Wärmetauscher zusammensetzt, kühlt die Druckluft bis auf eine Temperatur von + 3 °C herunter, wobei die Baugröße des Wärmetauschers nicht nur eine besonders effektive Abkühlung begünstigt, sondern auch den Strömungswiderstand auf ein absolutes Minimum senkt.Warme, mit Feuchtigkeit gesättigte Druckluft wird beim Eintritt in den Kältetrockner im Luft/Luft-Wärmetauscher vorgekühlt. Dadurch wird die im nachfolgenden Luft/Kältemittel-Wärmetauscher benötigte Kälteleistung des Kältemittels reduziert und das System energieeffizienter.Die Schwerkraft unterstützt eine besonders hohe Tröpfchen-Abscheidung von nahezu 99 %. In dem sehr großen Kondensat-Sammelraum mit nachfolgender breiter Rückführung wird die Strömungsgeschwindigkeit stark herabgesetzt. Ein Mitreißen von bereits abgeschiedenen Tröpfchen wird so zuverlässig vermieden.Das entstandene Kondensat wird unter Vermeidung von Druckluftverlusten durch den niveaugeregelten Kondensatableiter BEKOMAT® aus dem DRYPOINT® RA abgeleitet und kann zuverlässig mit Aufbereitungssystemen wie dem Öl-Wasser-Trennsystem ÖWAMAT® oder der Emulsionsspaltanlage BEKOSPLIT® aufbereitet werden.Vor dem Austritt aus dem DRYPOINT® RA wird die getrocknete, kalte Druckluft im Luft/Luft-Wärmetauscher wieder erwärmt. Hierbei wird die relative Luftfeuchtigkeit erheblich gesenkt und die eingesetzte Kälteleistung um bis zu 60 % zurückgewonnen.Intelligenter Aufbau, effiziente Steuerung, energiesparende KomponentenDie intelligente Konstruktion der Druckluft-Kältetrockner erlaubt nicht nur höchste Funktionalität, sondern auch einen zuverlässigen und kostengünstigen Betrieb. Wesentliche Elemente sind dabei der vertikale Aufbau des Wärmetauschers nach physikalischen Prinzipien (Kondensatfluss von oben nach unten), ein Demister zur sicheren Abscheidung und ein großvolumiger Beruhigungsraum, der ein Mitreißen des Kondensats vermeidet.Besonders energieeffizient ist DRYPOINT® RA unter anderem durch die Vermeidung von strömungsungünstiger Druckluftumlenkung und zusätzlichen Strömungswiderständen. Ein konstant niedriger Drucktaupunkt, nahezu 99 % Tröpfchen-Abscheidung, kaum Druckluftverluste, geringer Wartungsaufwand und niedrige Betriebskosten sind weitere Pluspunkte.Kondensatableitung und Trocknung zentral gesteuert Die Kondensatableitung wurde bei DRYPOINT® RA in das Gerätekonzept integriert: Die Kältetrockner sind serienmäßig mit einem BEKOMAT® ausgestattet. Die Systemsteuerung DMC 18 übernimmt neben der Funktionskontrolle des Trockners auch die Steuerung und Überwachung des niveauregulierten Kondensatableiters - inklusive der Anzeige etwaiger Störmeldungen. Bei der Steuerung DMC 24 erfasst ein Advanced Draining System (ADS) die Zustandsmeldungen des Kondensatableiters und löst eine entsprechende Warnmeldung aus. Sogar die Testfunktion des Ableiters kann über die Steuerung zentral ausgelöst werden.Kompressionskonzept optimiertBei Volumenströmen ab Modell DRYPOINT® RA 1080 ersetzen Scrollkompressoren die üblichen Kolbenkompressoren. Die Verdichtung erfolgt dadurch deutlich vibrationsärmer bei gesenktem Schallpegel. Darüber hinaus wird die Leistungsaufnahme deutlich reduziert.Wartungsfreundlich und umweltverträglich konstruiertDie umweltfreundlichen Kältemittel R134a (bis Modell RA 135) und R407C (ab Modell RA 190) weisen einen besonders günstigen GWP-Wert auf (Global Warming Potential) und schonen die Ozonschicht. Dank der intelligenten Konstruktion lassen sich die DRYPOINT® RA-Kältetrockner außerdem schnell, unkompliziert und damit kostengünstig warten.Steuerung DMC 18 (DRYPOINT® RA 20 bis RA 960): 3-stelliges Display Anzeige Taupunkttemperatur (°C oder °F) Steuerung BEKOMAT® über DMC 18 Alarmanzeige bei Fehler am BEKOMAT® Betätigung des externen Testtasters über die Steuerung Potenzialfreier Alarmkontakt LED für Alarmanzeige Betriebsstundenzähler Wartungserinnerung (zeitbasiert einstellbar) Verschiedene Spannungen (100...240 V, 50 - 60 Hz) KorrekturfaktorBei anderen Betriebsdrücken p1 den Volumenstrom muliplizieren mit Fakto (f1)  Arbeits-druck p1 Faktor/f1 Drucktau-punkt Faktor/f2 Umgebungs-temperatur Faktor/f3 Eintritts-temperatur Faktor/f4 4 bar 0,77 3°C DTP 1,00 25°C 1,00 30°C 1,21 5 bar 0,86 5°C DTP 1,09 30°C 0,96 35°C 1,00 6 bar 0,93 7°C DTP 1,19 35°C 0,91 40°C 0,84 7 bar 1,00 10°C DTP 1,37 40°C 0,85 45°C 0,70 8 bar 1,05     45°C 0,76 50°C 0,57 10 bar 1,14      50°C 0,64 55°C 0,48 12 bar 1,21         60°C 0,42 14 bar 1,27             *Leistung gem. Referenzbedingung nach DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck. Bitte beachten Sie die Korrektufaktoren bei abweichenden Bedingungen

Reduziernippel, langeAusführung G 1/4 Außengewinde / G 1/2 Innengewinde Messing SW 24 Gewinde nach ISO 228-1

Elektrischer Kondensatableiter Bekomat 31U U - Upgrade: Bekomat mit Service-Innovation Bei der Drucklufterzeugung fällt zwangsläufig Kondensat an. Das Kondensat enthält Öl, Schmutzpartikel und ist zudem aggressiv. Aufgrund dieser Eigenschaften verursacht Kondensat Betriebsstörungen und Korrosion im Druckluftsystem, wenn es nicht an allen Sammelstellen zuverlässig abgeleitet wird. Mit diesem Kondensatableiter erreichen Sie eine besonders zuverlässige, sichere Kondensatableitung ohne Druckluftverluste. Selbst bei stark schwankenden Kondensatanfall und hohen Schmutz- und Ölanteilen ist die zuverlässige und sicher Funktion gegeben. Funktionsweise: Das Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird. Technische Daten: Anschlussleistung Kompressor 2,5 m³/min Anschlussleistung Trockner 5 m³/min Anschlussleistung Filter 25 m³/min Spannung 230VAC / 50-60Hz Betriebsdruck 0,8 - 16 bar Temperatur +1 °C bis + 60 °C Anschlussgewinde 1 x G 1/2 Kondensatablauf DN 8-10 bzw. G 1/4i Abmessungen T x B x H 65 x 149 x 118 mm Gewicht ca. 0,8 kg Leistungsaufnahme max. 2 W Andere Spannungen auf Anfrage - Varianten: 230, 200, 115, 100, 48, 24 VAC, 24 VDC Bitte beachten: Exkl. Anschlusskabel

Öl-Wasser-Trenner »drukosep«, 3-Stufen-Kombifilter, max. Kompressorleistung 1,5 m³/min, Behälter: PE / PP, Filter: PP / Aktivkohle Für Kompressorenleistungen bis 1,5 m³/min.   Warum Kondensataufbereitung?   Bei der Erzeugung von Druckluft entsteht immer Kondenswasser. Die Kondensatmenge ist abhängig von der Größe und der Betriebszeit des Kompressors. Das Kondensat von ölgeschmierten Kompressoren kann bis zu 2000 mg Öl pro Liter Kondensat enthalten!   Nach § 7a des Wasserhaushaltsgesetzes muss das Kondensat entsprechend dem Stand der Technik aufbereitet werden, wenn es in die öffentliche Abwasserentsorgung eingeleitet werden soll. Der Grenzwert liegt bei 20 mg Öl pro Liter Wasser. Wird das Kondensat nicht behandelt, muss es gesammelt und gegen Nachweis durch ein Fachunternehmen entsorgt werden.   Der »drukosep« entölt das Kondensat durch eine Kombination aus Koaleszenz- und Aktivkohlefilter zuverlässig. Das gereinigte Wasser kann in die öffentliche Kanalisation eingeleitet werden - das Altöl sammelt sich im Kombifilter an und kann zusammen mit dem Filter entsorgt werden.   Vorteile des »drukosep«   - kompakte Bauweise - sichere Wand- oder Bodenmontage - 3-Stufen-Kombifilter - Testglas zur Prüfung des gereinigten Kondensats     Technische Daten:     Behälter Polyethylen / Polypropylen Filterelement Polypropylen / Aktivkohle max. Kompressorleistung 1.5 m³/min Höhe 445 mm Breite 251 mm Tiefe 240 mm Gewicht 4.3 kg Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 181. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.). Dieses Produkt finden Sie im Katalog auf Seite 181 (siehe Downloads).

Sammelleitung für Kondensat: Praktisches Set mit 23 Teilen Für drei Anschlüsse wie z. B. Kompressorbehälter, Kältetrockner und Filter Mit dem Komplett-Set „DF-Kondensat-Sammelleitung für 3 Anschlüsse“ sind Sie perfekt gerüstet, um Kondensat von Ihrem Druckluftbehälter, Kältetrockner oder Filter in ein Öl-Wasser-Trenngerät einzuleiten. Mit den umfangreichen Set-Bestandteilen der DF-Kondensat-Sammelleitung können insgesamt 3 Geräte mit dem Öl-Wasser-Trenngerät verbunden werden. Sie erhalten alles, was Sie dazu brauchen: Einen 10m-PVC-Gewebeschlauch, Spannbackenschellen, Schlauchtüllen, passende Winkelstücke, einen Mini-Kugelhahn, eine Luftverteilerdose sowie Teflondichtband. Die 23 Bestandteile des Sets wurde von unseren DF-Druckluftexperten sorgfältig ausgewählt und passend zusammengestellt – für eine schnelle, unkomplizierte und dichte Montage. Ihr Set DF-Kondensat-Sammelleitung enthält: 1 x 10 m PVC-Gewebeschlauch, Schlauch-Ø 10 mm innen, Ø 16 mm außen 8 x Spannbackenschellen, Nenn-Ø 16 mm, Bandbreite 9 mm, Stahl verzinkt (W1) 6 x Einschraubschlauchtülle, G 1/2, für Schlauch LW 10 mm, SW 24, Messing 1 x Einschraubschlauchtülle, G 1/8, für Schlauch LW 10 mm, SW 14, Messing 3 x Winkelstück 90°, innen/außen, G 1/2, L1 32 mm, L2 23 mm, Messing blank 1 x Winkelstück 90°, innen/innen, G 1/2, L1 25 mm, Messing blank 1 x Mini-Kugelhahn, innen/außen, G 1/2, mit Flügelgriff, Messing vernickelt 1 x Luftverteilerdose, 5 x G 1/2 IG, mit 3 selbstdichtenden Kunststoffschrauben, Kunststoff 1 x Teflondichtband, PTFE-Dichtband, DVGW-geprüft 12 mm x 0,1 mm x 12 m Tipps zur Montage: So schließen Sie Ihre Kondensat-Sammelleitung richtig an! Bis zu drei Geräte können mit der DF-Kondensat-Sammelleitung an das Öl-Wasser-Trenngerät angeschlossen werden. Damit bei der Montage alles passt, sollten Sie vorab unbedingt einen Blick in die Bedienungsanleitung werfen und folgende Punkte beachten: Überlegen Sie vor der Montage genau, welche Position und Länge Ihre Sammelleitung haben muss und welche Bestandteile Sie verwenden wollen. Verlegen Sie Ihre Leitungen immer an der Wand und nicht am Boden. Achten Sie außerdem darauf, dass Sie keine durchhängenden Schläuche verlegen, das kann den sauberen Ablauf des Kondensats stören. Umwickeln Sie vor dem Verbinden alle Außengewinde mit dem mitgelieferten Dichtband, damit alles schön dicht wird. Ihre Verteilerdose positionieren Sie am besten so, dass es ein Gefälle von ca. 5 % in Richtung des Öl-Wasser-Trenngeräts gibt. Weitere Hinweise zur Installation finden Sie in der Bedienungsanleitung.

- Bei nicht ausreichendem Gefälle im Zulauf oder bei anderen Zulaufproblemen, muss eine Luftausgleichsleitung (nicht im Lieferumfang enthalten) verlegt werden - - Unsere Fachberater stellen Ihnen gerne das benötigte Material individuell und bezogen auf Ihren Kompressor zusammen -   Druckluftverluste ausgeschlossen Kondensatableiter entfernen das in Ihrem Druckluftbehältern abgeschiedene Kondensat vollautomatisch. Daher sind sie für eine effiziente Druckluftaufbereitung und störungsfreie Druckluftversorgung unentbehrlich. Die elektronischen Kondensatableiter sind besonders sparsam und zuverlässig - durch ein kondensatmengen- abhängiges Regelungskonzept, eine schmutzresistente Ventilmechanik. Ausstattung Geeignet für aggresives Kondensat inkl. Anschlusskabel LED-Anzeige Betrieb Taster Funktionstest Industriestandard Kapazitiver Niveausensor   Technische Daten Max. Volumenstrom    - nach Kompressor 3 m³/min  - am Kältetrockner 6 m³/min  - am Filter (nach Kältetrockner) 30 m³/min Temperaturbereich Kondensat  +1 bis +60°C Elektrische Versorgung 95-240 VAC / 50-60 Hz Max. Aufnahmeleistung 3 W Überdruck 1 bis 16 bar Schutzart IP 67 Anschluss Kondensatzulauf G 1/2 Anschluss Kondensatablass G 1/4 Abmessungen BxTxH 164x65x118 mm Masse 0,8 kg   inkl. Anschlusskabel, 1.5 mtr. Schlauch, Kugelhahn und Anbauteilen

Optimale Luftqualität Die Schneider Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft, verlängern die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage. Breites Portfolio Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min repräsentieren diese Schneider Kältetrockner den idealen Trockner. Betriebssicherheit Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet. Nutzenargumente Schneider Kältetrockner DK 350 SMART - DK 1825 SMART Optionales Zubehör 1 - DK350 - DK1825 mit opt. Bypass Optionales Zubehör 2 - DK350 - DK1825 mit opt. Filtereinheit Idealer Schutz der DL-Leitung vor Korrosion Platzsparende Inst. Beste Betriebssicherheit von Produktionsanlagen Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Edelstahlplatten Produktbeschreibung: Einfache Steuerung Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen) Optionale Installation von Filterelementen, wie Vorfilter VF-DVP 10, Feinstfilter FF-DVP 10 Technische Daten: Volumenstrom bei Drucktaupunkt +3°C bei 7 bar 600 l/min Druckverlust 0,25 bar Gewicht 19 kg Abmessungen (BxTxH) 350x493x450 mm Luftabgang G 3/4"a Leistungsaufnahme 0,16 kW Kältemittel R513A Auslegungsdaten für Druckluft-Trockner & -Filter Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen. Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1): p1 [bar] 3 4 5 6 7 8 (f1) 0,75 0,85 0,90 0,95 1,00 1,04 9 10 11 12 14 16 1,07 1,10 1,12 1,14 1,18 1,20 Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2): t1 [°C] 30 35 40 45 50 (f2) 1,25 1,00 0,85 0,75 0,60 Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3): tc [°C] 25 30 35 40 45 (f3) 1,00 0,96 0,92 0,88 0,80 Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4) tdp [°C] 3 5 7 9 (f4) 1,00 1,2 1,35 1,45 Korrekturfaktoren für Druckluft-Filter Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren: p1 [bar] 1 2 3 4 5 6 (f) 0,138 0,53 0,65 0,76 0,84 0,92 7 8 9 10 12 16 1,00 1,07 1,13 1,19 1,31 2,31 Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner Betriebsdruck 35 °C 40 °C 45 °C 50°C 5 bar 0,75 0,64 0,61 0,59 6 bar 0,89 0,78 0,73 0,67 7 bar 1,00 0,91 0,82 0,79 8 bar 1,08 1,00 0,94 0,86 9 bar 1,26 1,08 1,03 0,99 10 bar 1,31 1,16 1,07 1,03 11 bar 1,36 1,24 1,10 1,07 12 bar 1,49 1,36 1,23 1,18 13 bar 1,62 1,47 1,35 1,29 14 bar 1,71 1,57 1,46 1,38 15 bar 1,79 1,67 1,57 1,46 16 bar 1,90 1,77 1,66 1,55

Druckluftbehälter / 250 Liter / 11 bar / stehend / verzinktDruckbehälter haben durch das Speicher- und Puffervolumen eine sehr wichtige Aufgabe in der Druckluftstation. Sie müssen Verbrauchsspitzen ausgleichen und oftmals Kondensat aus der Druckluft abscheiden. Deshalb ist die richtige Größenauswahl und ein zuverlässiger Korrosionsschutz sehr wichtig.Die robuste Ausführung nach den Berechnungsvorgaben des Regelwerks AD 2000 macht Prüfzyklen von fünf Jahren möglich. Überragenden Korrosionsschutz bietet die nach DIN EN ISO 1461 im Tauchbad innen und außen aufgebrachte Feuerverzinkung – das bedeutet eine ca. dreimal längere Lebensdauer gegenüber herkömmlichen beschichteten Druckluftbehältern.Technische Daten:  Behältervolumen 250 Liter Zulässiger Höchstüberdruck 11 bar Oberfläche nach DIN 50976 verzinkt Ausführung stehend Ein-/Austrittsstutzen 2 x G 3/4" Höhe 1.540 mm Durchmesser 500 mm Gewicht 84 kg Regelwerk AD 2000 Alternativen auf Anfrage: liegende Ausführung 16 bar Ausführung

Achtung:Ausführung der Dichtflächen und Überwurfmuttern variiert je nach Hersteller. Ein Mischen der Einzelteile wird nicht empfohlen.Weitere Eigenschaften:WerkstoffMessingGewindeR 1/2"Gewinde-1R 1/2"PN (bar)16Gewicht80 g / Stk.
