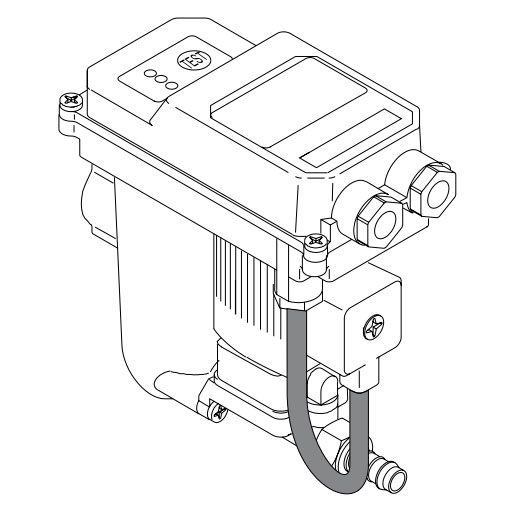

BEKO Kondensatableiter BEKOMAT 12 bis 6,5 m³/min Kompressorleistung 2000018
Versandkostenfrei
442,68 € inkl. MwSt.
372,00 € zzgl. MwSt.
Inhalt:
1 Stück
Preise inkl. MwSt. ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
- Ihre Vorteile
- ab EUR 139 versandkostenfrei (DE)
- Ersatzteilservice
- individuelle Angebote auf Anfrage
Lieferzeit:
Sofort verfügbar, Lieferzeit 1-3 Tage
Hersteller:
BEKO TECHNOLOGIES
Hersteller-Nr.:
KA12KC0A0
Produktnummer:
KA12A10A0
Gewicht:
0.9 kg
Versand:
Paket | Express möglich
Produktinformationen "BEKO Kondensatableiter BEKOMAT 12 bis 6,5 m³/min Kompressorleistung 2000018"
Elektrischer Kondensatableiter Bekomat 12
Bei der Drucklufterzeugung fällt zwangsläufig Kondensat an. Das Kondensat enthält Öl, Schmutzpartikel und ist zudem aggressiv. Aufgrund dieser Eigenschaften verursacht Kondensat Betriebsstörungen und Korrosion im Druckluftsystem, wenn es nicht an allen Sammelstellen zuverlässig abgeleitet wird. Mit diesem Kondensatableiter erreichen Sie eine besonders zuverlässige, sichere Kondensatableitung ohne Druckluftverluste. Selbst bei stark schwankenden Kondensatanfall und hohen Schmutz- und Ölanteilen ist die zuverlässige und sicher Funktion gegeben.
Funktionsweise:
Das Kondensat gelangt durch den Kondensateintritt in den Sammelbehälter. Der Niveausensor erkennt das Vorhandensein von Kondensat und gibt bei einer vorgegebenen Pegelhöhe ein Signal an die Steuerelektronik. Die Steuerelektronik verarbeitet dieses Signal und gibt einen Impuls an das Magnetventil. Das Magnetventil öffnet die Vorsteuerleitung zu Druckausgleich mit der Auslaufleitung. Durch diesen Druckausgleich auf ein niedriges Niveau öffnet die Ventilmembran auf dem Ventilsitz und das Kondensat wird durch die Auslaufleitung abgeleitet. Nun sinkt der Pegel im Sammelbehälter. Das Zeitintervall bis zum Erreichen des unteren Pegelpunktes nutzt die Steuerelektronik um die optimale Ventilöffnungszeit zu ermitteln, so dass nur Kondensat und keine Druckluft abgeleitet wird.
Technische Daten:
| Anschlussleistung Kompressor | 6,5 m³/min |
| Anschlussleistung Trockner | 13 m³/min |
| Anschlussleistung Filter | 65 m³/min |
| Spannung | 230VAC / 50-60Hz |
| Betriebsdruck | 0,8 - 16 bar |
| Temperatur | +1 °C bis + 60 °C |
| Anschlussgewinde | 1 x G 1/2 |
| Kondensatablauf | DN 10-13 bzw. G 3/8i |
| Abmessungen T x B x H | 65 x 158 x 141 mm |
| Gewicht | ca. 0,9 kg |
| Leistungsaufnahme | max. 2 W |
Andere Spannungen auf Anfrage - Varianten: 230, 200, 115, 100, 48, 24 VAC, 24 VDC
| Warengruppe: | KONDENSATAUFBEREITUNG |
|---|
