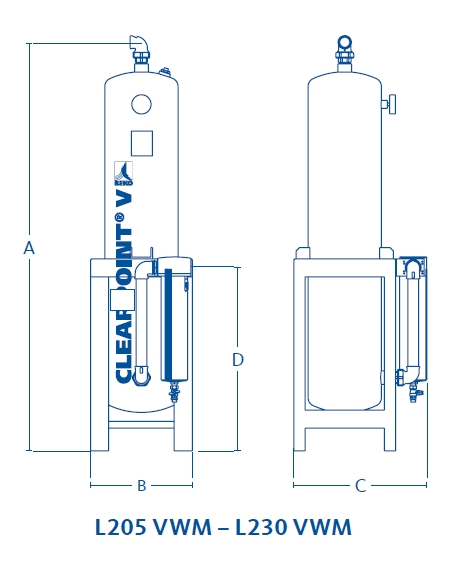

BEKO Aktivkohleadsorber CLEARPOINT V L205 VWM 135 m³/h inkl. Staubfilter, ölfrei montiert 4011393

DRYPOINT® RA, die wirtschaftlichste Art, Druckluft zu trocknen - inkl. niveaugesteuertem Kondensatableiter BEKOMAT -Technische Daten: Volumenstrom (m³/h)* 486 Volumenstrom (m³/min)* 8,1 Volumenstrom ( l/min)* 8100 Leistungsaufnahme (kW) 0,98 Druckluftverlust (deltap [ü]) 0,09 Luftanschluss G2 BSP-F Abmessungen (mm / HxLxB) 975x555x625 Max. Drucklufteintrittstemperatur (C°) 70 Min./max. Betriebsdruck (bar [ü]) 4/16 Min./max. Umgebungstemperatur (°C) 2/50 Elektrischer Anschluss 230 V, 50-60 Hz, 1Ph. Die DRYPOINT® RA-Vorteile im Überblick Beste Trocknung durch hochwirksame Wärmetauscherkombination Geringster Druckverlust, auch bei unterschiedlicher Belastung Hervorragendes Preis-Leistungs-Verhältnis Höchste Wirtschaftlichkeit, geringster Energieverbrauch BEKOMAT® inside Umweltfreundliches Kältemittel DRYPOINT® RA: eine Investition, die sich rechnetNicht Investitions-, sondern Betriebskosten bestimmen bei Kältetrocknern die Wirtschaftlichkeits-rechnung. Über einen Betriebszeitraum von fünf Jahren betrachtet, entfallen lediglich zwischen 20 bis 30 % der Gesamtkosten auf das reine Investment. 70 bis 80 % verteilen sich dagegen auf die laufenden Betriebskosten. Diese resultieren zu je einem Drittel aus Stromkosten, Druckluftwiderständen im System sowie Druckluftverlusten durch Leckagen. Der Druckabfall an neuralgischen Punkten muss durch eine erhöhte Kompressorleistung und dem damit verbundenen Energiemehrbedarf kompensiert werden.Mit DRYPOINT® RA lassen sich diese Betriebskosten, über einen Zeitraum von fünf Jahren betrachtet, um nahezu die Hälfte reduzieren.Bei der Return-on-Investment-Berechnung zeigt sich das ganze Potenzial der neuen Kältetrockner-Generation: Die Geräte amortisieren sich innerhalb von nur sechs Monaten Laufzeit.Trocknen nach dem Effizienzprinzip: die Funktionsweise von DRYPOINT® RAIm DRYPOINT® RA erfolgt die Drucklufttrocknung über einen optimalen Wärmeaustausch durch Gegenstromverfahren (Counter-Flow) über die gesamte Strecke, die Luft strömt in einer stetig abwärts gerichteten Bewegung ohne ungünstige Umleitungen.Dieser großzügig dimensionierte Counter-Flow-Wärmetauscher, der sich u.a. aus einem Luft/Luft- und einem Luft/Kältemittel-Wärmetauscher zusammensetzt, kühlt die Druckluft bis auf eine Temperatur von + 3 °C herunter, wobei die Baugröße des Wärmetauschers nicht nur eine besonders effektive Abkühlung begünstigt, sondern auch den Strömungswiderstand auf ein absolutes Minimum senkt.Warme, mit Feuchtigkeit gesättigte Druckluft wird beim Eintritt in den Kältetrockner im Luft/Luft-Wärmetauscher vorgekühlt. Dadurch wird die im nachfolgenden Luft/Kältemittel-Wärmetauscher benötigte Kälteleistung des Kältemittels reduziert und das System energieeffizienter.Die Schwerkraft unterstützt eine besonders hohe Tröpfchen-Abscheidung von nahezu 99 %. In dem sehr großen Kondensat-Sammelraum mit nachfolgender breiter Rückführung wird die Strömungsgeschwindigkeit stark herabgesetzt. Ein Mitreißen von bereits abgeschiedenen Tröpfchen wird so zuverlässig vermieden.Das entstandene Kondensat wird unter Vermeidung von Druckluftverlusten durch den niveaugeregelten Kondensatableiter BEKOMAT® aus dem DRYPOINT® RA abgeleitet und kann zuverlässig mit Aufbereitungssystemen wie dem Öl-Wasser-Trennsystem ÖWAMAT® oder der Emulsionsspaltanlage BEKOSPLIT® aufbereitet werden.Vor dem Austritt aus dem DRYPOINT® RA wird die getrocknete, kalte Druckluft im Luft/Luft-Wärmetauscher wieder erwärmt. Hierbei wird die relative Luftfeuchtigkeit erheblich gesenkt und die eingesetzte Kälteleistung um bis zu 60 % zurückgewonnen.Intelligenter Aufbau, effiziente Steuerung, energiesparende KomponentenDie intelligente Konstruktion der Druckluft-Kältetrockner erlaubt nicht nur höchste Funktionalität, sondern auch einen zuverlässigen und kostengünstigen Betrieb. Wesentliche Elemente sind dabei der vertikale Aufbau des Wärmetauschers nach physikalischen Prinzipien (Kondensatfluss von oben nach unten), ein Demister zur sicheren Abscheidung und ein großvolumiger Beruhigungsraum, der ein Mitreißen des Kondensats vermeidet.Besonders energieeffizient ist DRYPOINT® RA unter anderem durch die Vermeidung von strömungsungünstiger Druckluftumlenkung und zusätzlichen Strömungswiderständen. Ein konstant niedriger Drucktaupunkt, nahezu 99 % Tröpfchen-Abscheidung, kaum Druckluftverluste, geringer Wartungsaufwand und niedrige Betriebskosten sind weitere Pluspunkte.Kondensatableitung und Trocknung zentral gesteuert Die Kondensatableitung wurde bei DRYPOINT® RA in das Gerätekonzept integriert: Die Kältetrockner sind serienmäßig mit einem BEKOMAT® ausgestattet. Die Systemsteuerung DMC 18 übernimmt neben der Funktionskontrolle des Trockners auch die Steuerung und Überwachung des niveauregulierten Kondensatableiters - inklusive der Anzeige etwaiger Störmeldungen. Bei der Steuerung DMC 24 erfasst ein Advanced Draining System (ADS) die Zustandsmeldungen des Kondensatableiters und löst eine entsprechende Warnmeldung aus. Sogar die Testfunktion des Ableiters kann über die Steuerung zentral ausgelöst werden.Kompressionskonzept optimiertBei Volumenströmen ab Modell DRYPOINT® RA 1080 ersetzen Scrollkompressoren die üblichen Kolbenkompressoren. Die Verdichtung erfolgt dadurch deutlich vibrationsärmer bei gesenktem Schallpegel. Darüber hinaus wird die Leistungsaufnahme deutlich reduziert.Wartungsfreundlich und umweltverträglich konstruiertDie umweltfreundlichen Kältemittel R134a (bis Modell RA 135) und R407C (ab Modell RA 190) weisen einen besonders günstigen GWP-Wert auf (Global Warming Potential) und schonen die Ozonschicht. Dank der intelligenten Konstruktion lassen sich die DRYPOINT® RA-Kältetrockner außerdem schnell, unkompliziert und damit kostengünstig warten.  Steuerung DMC 18 (DRYPOINT® RA 20 bis RA 960): 3-stelliges Display Anzeige Taupunkttemperatur (°C oder °F) Steuerung BEKOMAT® über DMC 18 Alarmanzeige bei Fehler am BEKOMAT® Betätigung des externen Testtasters über die Steuerung Potenzialfreier Alarmkontakt LED für Alarmanzeige Betriebsstundenzähler Wartungserinnerung (zeitbasiert einstellbar) Verschiedene Spannungen (100...240 V, 50 - 60 Hz) KorrekturfaktorBei anderen Betriebsdrücken p1 den Volumenstrom muliplizieren mit Faktor (f1) Arbeits-druck p1 Faktor/f1 Drucktau-punkt Faktor/f2 Umgebungs-temperatur Faktor/f3 Eintritts-temperatur Faktor/f4 4 bar 0,77 3°C DTP 1,00 25°C 1,00 30°C 1,21 5 bar 0,86 5°C DTP 1,09 30°C 0,96 35°C 1,00 6 bar 0,93 7°C DTP 1,19 35°C 0,91 40°C 0,84 7 bar 1,00 10°C DTP 1,37 40°C 0,85 45°C 0,70 8 bar 1,05     45°C 0,76 50°C 0,57 10 bar 1,14      50°C 0,64 55°C 0,48 12 bar 1,21         60°C 0,42 14 bar 1,27             *Leistung gem. Referenzbedingung nach DIN ISO 7183: bei 1 bar absolut und 20°C, Drucktaupunkt + 3°C bei einer Drucklufteintrittstemperatur von 35°C, 25°C Umgebungstemperatur und 7 bar Betriebsüberdruck. Bitte beachten Sie die Korrektufaktoren bei abweichenden Bedingungen.

Polyurethanschlauch Farbe Schwarz Ø 10 mm außen / 8 mm innen Polyurethanschläuche zeichnen sich durch eine sehr hohe Flexibilität und damit verbundenen engen Biegeradius in einem weiten Temperaturbereich aus. Sie sind noch erheblich flexibler als LD-PE Schläuche und haben eine hohe Abriebfestigkeit, sehr gute Kälteflexibilität, eine geringe bleibende Verformung nach Langzeitbelastung, gute Beständigkeit gegen die meisten Öle, Fette, aliphatischen Kohlenwasserstoffe, Sauerstoff und Ozon. Wichtigste Anwendungsgebiete: pneumatische oder hydraulische (Minihydraulik) Leitungen Maschinenbau Motorenbau Mess- und Regeltechnik vakuumgeeignet sehr gut geeignet für den Einsatz von Steckverbindern   Technische Daten: Schlauch-Ø außen 10 mm Schlauch-Ø innen 8 mm Farbe Schwarz max. Betriebsdruck bei 23 °C 8 bar min. Temperaturbereich -35 °C max. Temperaturbereich +60 °C
