Atlas Copco Schraubenkompressor GA 11 VSDsFF - 10 bar drehzahlgeregelt inkl. Kältetrockner

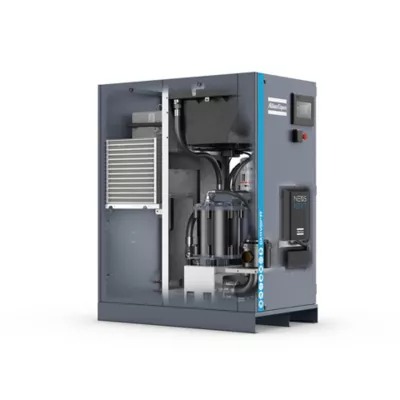

Atlas Copco Schraubenkompressor GA 11 VSDs FF

Vollautomatische, intern komplett verrohrte und verdrahtete Kompaktanlage, einstufig
öleingespritzt verdichtend, luftgekühlt, schallgedämpft, drehzahlgeregelt mit hocheffizientem Synchron-Reluktanzmotor (WorkPlace Luftsystem™) und integriertem Kältetrockner.

Technische Daten

Bezugsbedingungen: Ansaugdruck 1 bar

Ansaugtemperatur 20 °C

relative Feuchte 0 %

Nutzbarer Volumenstrom am Austritt der Kompaktanlage (ISO 1217-3, Anhang E)

bei Betriebsüberdruck 4,0 bar 15,3 – 38,8 l/s = 0,92 – 2,33 m³/min

7,0 bar 13,8 – 38,2 l/s = 0,83 – 2,29 m³/min

10,0 bar 12,5 – 30,2 l/s = 0,75 – 1,81 m³/min

Gesamt-Leistungsbedarf der Kompaktanlage

bei Betriebsüberdruck 4,0 bar 6,1 – 12,4 kW

7,0 bar 6,8 – 14,8 kW

10,0 bar 7,7 – 14,3 kW

Drehzahlbereich

bei Betriebsüberdruck 4,0 bar 1900 - 4600 min^-1

7,0 bar 1900 - 4600 min^-1

10,0 bar 1900 - 3800 min^-1

Daten des Elektromotors

Interner Synchron-Reluktanzmotor, Schutzart IP 66, Isolationsklasse H.

Fabrikat: Atlas Copco

Nennleistung 11 kW

Spannung / Frequenz 400 V / 50 Hz

Daten des Kältetrockners

Typ: ID 36+

Drucktaupunkt 3 °C

Druckverlust über den Trockner 0,15 bar

Gesamtleistungsaufnahme 0,67 kW

Kühlluftmenge 10,8 m³/min

Wärmemenge, abgegeben über Kühlluft (bei 23 °C) 2,0 kW

Kältemittel, Typ R 513A

Kältemittel, Menge 0,44 kg

Abmessungen, Gewichte und Anschlüsse

Abmessungen: Länge/Breite/Höhe 1330 / 870 / 1725 mm

mit Verpackung: Länge/Breite/Höhe 1590 / 974 / 1980 mm

Gewicht netto 587 kg

mit Verpackung 637 kg

Rohranschlüsse: Druckluftanschluss G 1 1/2

Kondensat manuell G 1 1/2

Kondensat automatisch (Aussen- und Innendurchmesser) 8/6 mm

Lieferumfang

• Grundrahmen, Stahlkonstruktion für fundamentlose Aufstellung mit Gabelstapleraufnahmen.
• Drehzahlgeregelter Kompressor mit hocheffizientem Synchron-Reluktanzmotor.
• Luftansaugfilter. Wirkungsgrad 99,9 % für Partikel ≥ 3 µm.
• Ölumlaufschmierung mit Ölfilter, thermostatischem Ölventil, luftgekühltem Ölkühler und 3-stufigem Ölabscheider.
• Komplett mit Erstölfüllung.
• Integrierter, luftgekühlter Nachkühler, integrierter Wasserabscheider und elektronischem Kondensatableiter.
• Schallhaube aus Stahlblech mit abnehmbarem Front- und Seitenteil, mit schalldämmender Schaumstoffauskleidung und integriertem Schaltschrank.
• Elektrischer Schaltschrank mit Motorschaltgeräten sowie Kontroll- und
  Steuerungselementen, komplett verdrahtet, stahlblechgekapselt in Schutzart IP 54.
• Kompressorsteuerung über stufenlose Drehzahlregelung (ELEKTRONIKON-SYSTEM™
  MK V s Touch).
• NEOS NEXT - Frequenzumrichter in der Kompressorschallhaube integriert.
• Drehzahlgeregelter Lüfter.
• Intelligentes thermostatisches Regelventil.
• Sanftanlauf von 0-100 % Leistung ohne Leerlaufverluste und Stromspitzen.
• Smartbox
• Kältetrockner eingebaut
• EQ2i integriert

Jede Kompressoranlage wird in unserem Werk einem Probelauf unterzogen. Ein
Prüfzertifikat bestätigt die erfolgreiche Abnahme.

Die beschriebene Kompressoranlage entspricht der Maschinenrichtlinie 2014/68/EU, mit CEKennzeichnung und CE-Konformitätserklärung, die dem Kompressor beiliegt.
