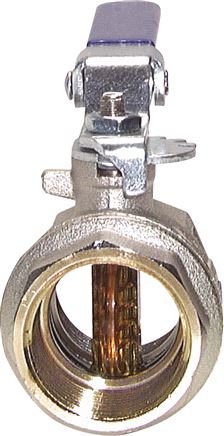

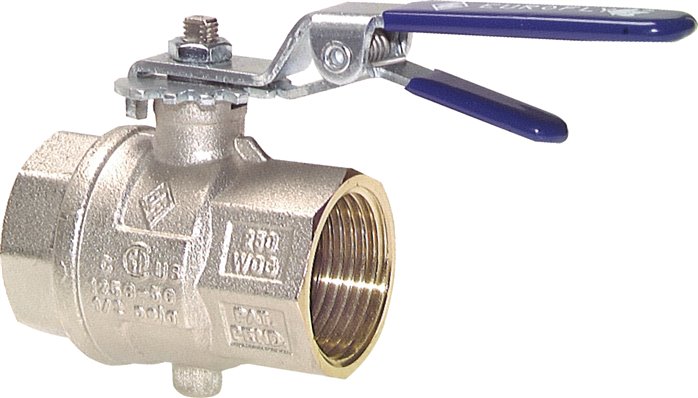

Absperrklappe mit Innengewinde Rp 2", 0 bis 16bar
%
120,92 €*
(Sie sparen 18.07% )
99,07 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571434113
Produktnummer:
DA127888
Gewicht:
1.3 kg
Produktinformationen "Absperrklappe mit Innengewinde Rp 2", 0 bis 16bar"
Werkstoffe:
Gehäuse: Messing vernickelt, Handhebel: Stahl verzinkt, Dichtungen: PTFE / EPDM, Klappe: Polyetherimid
Temperaturbereich:
-10°C bis +130°C
Medien:
flüssige und gasförmige neutrale Medien
Vorteile gegenüber Kugelhähnen oder Absperrventilen / -schiebern:
•genauere Einstellung und Fixierung des Durchflusses durch Rastenhebel, •geschützt gegen versehentliches Betätigen, •verhindert Kalkablagerungen auf den Dichtflächen, •Frostsicher, •Verhindert Wasserschlag bei gleichzeitig schneller Bedienung, •geringes Drehmoment
Weitere Eigenschaften:
| G | Rp 2" |
| DN (mm) | 50 |
| L (mm) | 93 |
| PN (bar) | 0 bis 16 |
| H (mm) | 86,5 |
| R (mm) | 150 |
| Gewicht | 1,3 kg / Stk. |
