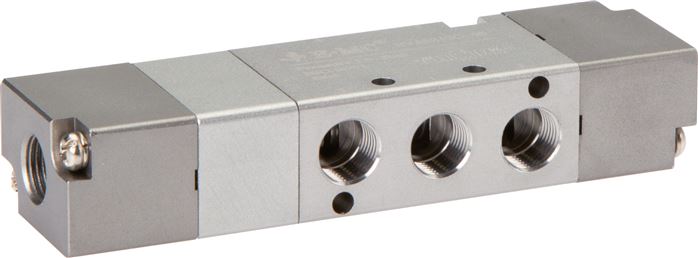

5/3-Wege Pneumatikventil, Mittelstellung entlüftet, G 1/8"
Versandkostenfrei
%
156,41 €*
(Sie sparen 9.1% )
142,18 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571716219
Produktnummer:
DA154425
Gewicht:
0.115 kg
Versand:
Paket
Produktinformationen "5/3-Wege Pneumatikventil, Mittelstellung entlüftet, G 1/8""
5/3-Wegeventil, pneumatisch, »4A«, Mitte entlüftet, G 1/8, Betriebsdruck 1,5 - 8 bar, Temperaturbereich max. 70 °C, 400 l/min
5/3-Wegeventile
- pneumatisch -
Technische Daten:
| Betriebsdruck min. | 1.5 bar |
| Betriebsdruck max. | 8 bar |
| Temperaturbereich max. | 70 °C |
| Durchflusswertmessung | bei P1 = 8 bar, P2 |
| Ventilkörper | Aluminiumlegierung |
| Steuerluftanschluss | G 1/8 |
| Anschluss | G 1/8 |
| Funktion | 5/3 |
| Betätigung | Zentrum entlüftet |
| Durchfluss | 400 l/min |
| Anschluss Entlüftung | G 1/8 |
| Baugröße | 100 |
| Symbol | 30 |
Diesen Artikel finden Sie in unserem Blätterkatalog für Druckluft und Pneumatik auf Seite 465. Die im Katalog angegebenen Preise richten sich an gewerbliche Kunden und sind Nettopreise (zzgl. gesetzlicher MwSt.).
Dieses Produkt finden Sie im Katalog auf Seite 465 (siehe Downloads).Anmelden
