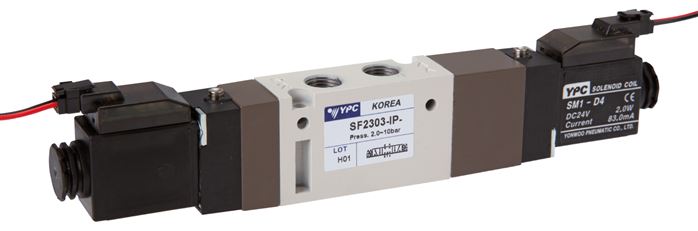

5/3-Wege Magnetventil, G 1/8", Mittelstellung belüftet, 24 V=, Stecker SY100, mit LED inkl. 600 mm Kabel
Versandkostenfrei
%
173,87 €*
(Sie sparen 9.09% )
158,06 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571622107
Produktnummer:
DA152472
Gewicht:
0.23 kg
Produktinformationen "5/3-Wege Magnetventil, G 1/8", Mittelstellung belüftet, 24 V=, Stecker SY100, mit LED inkl. 600 mm Kabel"
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid (glasfaserverstärkt)
Temperaturbereich:
-10°C bis +60°C
Medien:
geölte und ungeölte, gefilterte Druckluft
Schaltzeit (bei 5 bar):
< 35 ms
Steuerspannung:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Spannungstoleranz:
± 10 %
Leistungsaufnahme:
Gleichstrom: 2,5 W, Wechselstrom: 3,5 VA
Schutzart:
IP 65 (mit Rechteckstecker SY100: IP 40)
Magnetspule:
L
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
Weitere Eigenschaften:
| Steuerspannung | 24 V= |
| Ausführung | Rechteckstecker SY100, mit LED und Schutzbeschaltung, inkl. |
| Funktion | Mittelstellung belüftet |
| Gewinde | G 1/8" |
| Betriebsdruck (bar) | 2 - 10 |
| Durchfluss (L/min) | 490 |
| Symbol | z_sf1310_bel_k.eps |
| Gewicht | 230 g / Stk. |
