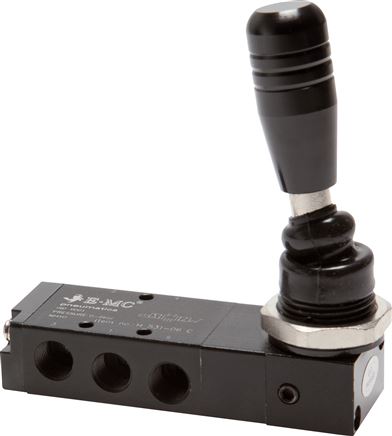

5/3-Wege Handhebelventil, G 1/8", Mittelstellung belüftet, Raste
%
80,15 €*
(Sie sparen 9.07% )
72,88 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571350109
Produktnummer:
DA151552
Gewicht:
0.2 kg
Produktinformationen "5/3-Wege Handhebelventil, G 1/8", Mittelstellung belüftet, Raste"
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
0 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
an jedem Anschluss möglich
Weitere Eigenschaften:
| Funktion | Mittelstellung belüftet, Raste |
| Baureihe | VH10 |
| Gewinde | G 1/8" |
| Durchfluss (L/min) | 450 |

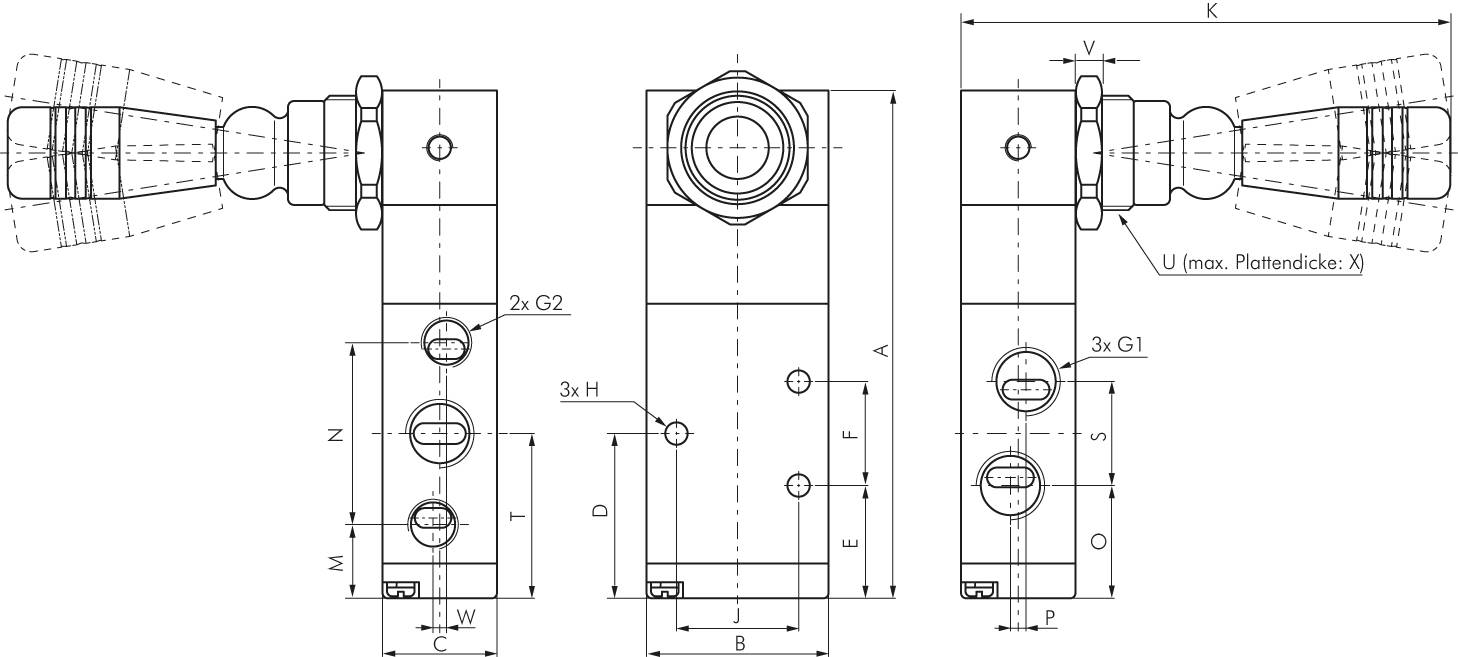

| Symbol | z_5_3_wege_mitte_beluftet_handhebel_raste_0_47_47.eps |
| A (mm) | 84,7 |
| B (mm) | 27 |
| C (mm) | 18 |
| D (mm) | 28,2 |
| E (mm) | 21,2 |
| F (mm) | 14 |
| G1 | G 1/8" |
| G2 | G 1/8" |
| H (mm) | 3,3 |
| J (mm) | 19 |
| K (mm) | 93 |
| M (mm) | 14,2 |
| N (mm) | 28 |
| O (mm) | 20,2 |
| P (mm) | 3 |
| S (mm) | 16 |
| T (mm) | 28,2 |
| U | M 22 x 1,5 |
| V (mm) | 5 |
| W (mm) | 2 |
| X (mm) | 4,0 |
| Gewicht | 200 g / Stk. |
