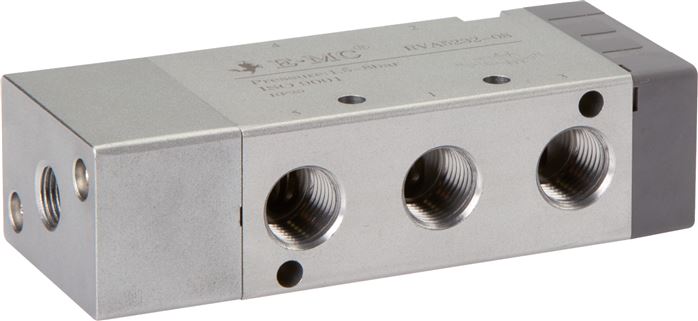

5/2-Wege Pneumatikventil, Federrückstellung, G 1/4" (Pilot G 1/8")
%
48,85 €*
(Sie sparen 9.07% )
44,42 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571715885
Produktnummer:
DA142997
Gewicht:
0.23 kg
Produktinformationen "5/2-Wege Pneumatikventil, Federrückstellung, G 1/4" (Pilot G 1/8")"
Werkstoffe:
Körper und Schieber: Aluminium, Dichtungen: NBR, Pilot: Polyamid
Temperaturbereich:
-5°C bis +60°C
Betriebsdruck:
1,5 - 8 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Lebensdauer:
min. 40 Mio. Schaltspiele
*Luftfeder
Weitere Eigenschaften:
| Schaltung | 5/2-Wege |
| Funktion | Federrückstellung* |
| Gewinde | G 1/4 (Pilot G 1/8) |
| Durchfluss (L/min) | 1.150 |

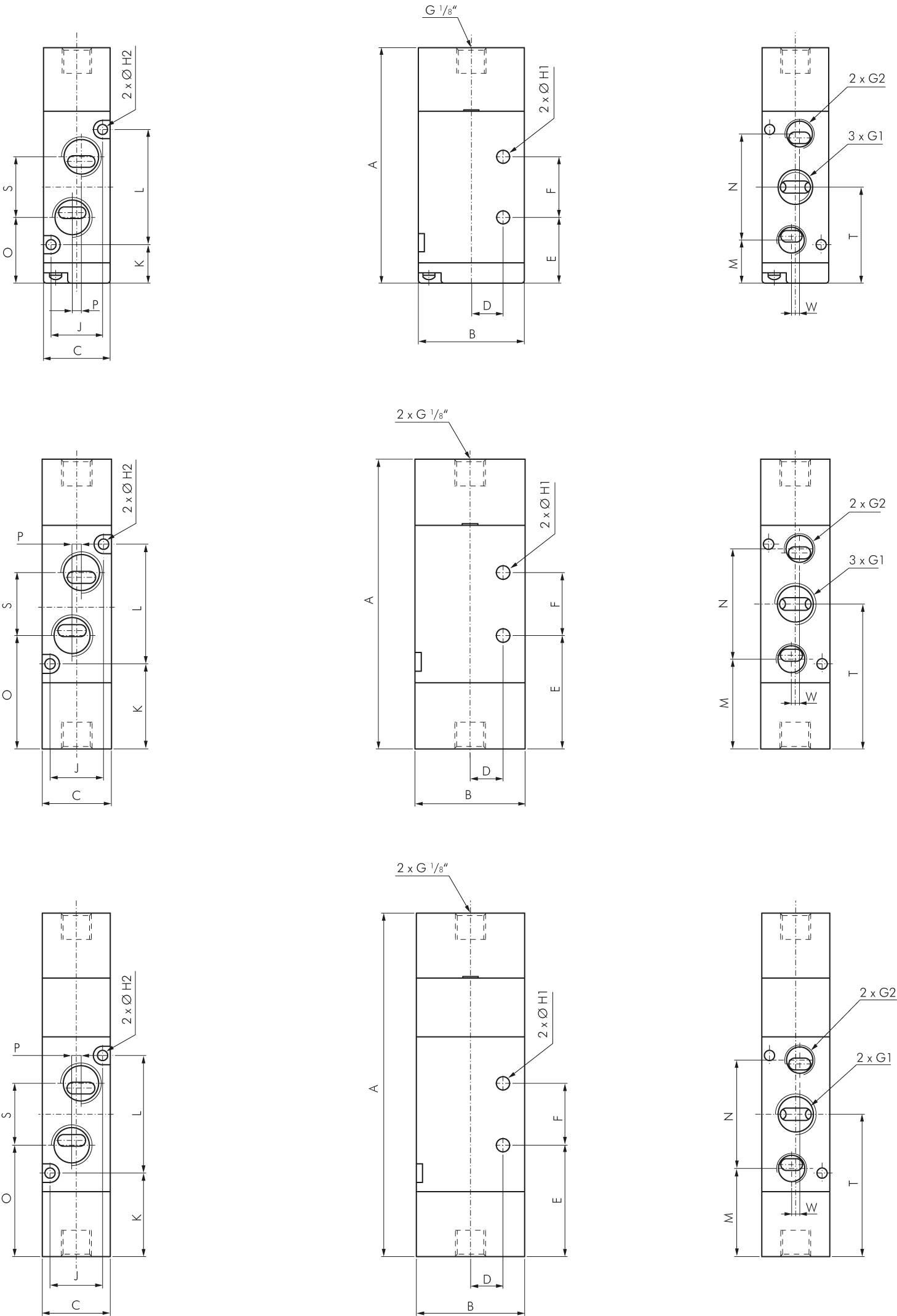

| Symbol | z_5_2_wege_pneumatisch_luftfeder_o_federunterst_0_47_47.eps |
| A (mm) | 99,6 |
| B (mm) | 40 |
| C (mm) | 27 |
| D (mm) | 13,5 |
| E (mm) | 32,1 |
| F (mm) | 24 |
| G1 | G 1/4" |
| G2 | G 1/4" |
| H1 (mm) | 4,3 |
| H2 (mm) | 4,3 |
| J (mm) | 20 |
| K (mm) | 19,1 |
| L (mm) | 50 |
| M (mm) | 21,6 |
| N (mm) | 45 |
| O (mm) | 33,1 |
| P (mm) | 0 |
| S (mm) | 24 |
| T (mm) | 44,1 |
| W (mm) | 0 |
| Gewicht | 230 g / Stk. |
