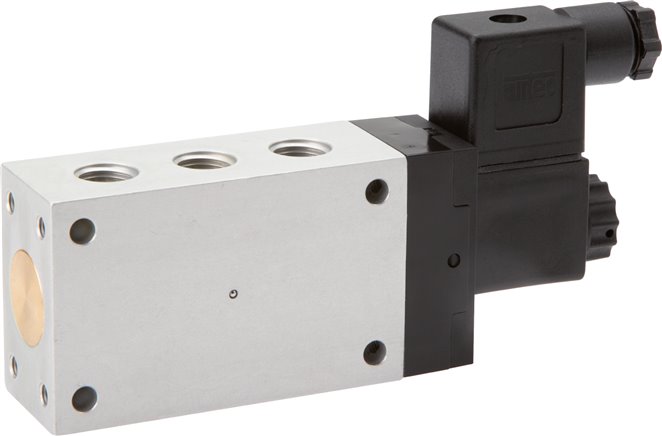

5/2-Wege Magnetventil, G 1/2", Luftfeder, 24 V= (ATEX)
Versandkostenfrei
359,56 € inkl. MwSt.
ab EUR 139 (brutto) versandkostenfrei (DE/AT) ansonsten zzgl. Versandkosten
.
Datenblatt drucken
Hersteller:
DF Zubehör
EAN:
4050571475925
Produktnummer:
DA152114
Gewicht:
1.4 kg
Produktinformationen "5/2-Wege Magnetventil, G 1/2", Luftfeder, 24 V= (ATEX)"
Werkstoffe:
Körper: Aluminium eloxiert und Kunststoff, Innenteile: Stahl rostfrei und Messing, Dichtung: Kunststoff / NBR
Temperaturbereich:
-10°C bis +70°C
Steuerspannungen:
Standard: 24 V=, 230 V AC, auf Wunsch: andere Spannungen
Schutzart:
IP 65
Magnetspule:
N (Steckergröße 1) (M 20 510: O, Steckergröße 0)
Druckeingang:
Anschluss 1
*verfügbar mit Atex-Zulassung EX II 2GD c T5 T100°C, T Medium/T amb: -10°C bis max. +50°C, nähere Angaben siehe Bedienungsanleitung, **EX II 2G EEx m IIC T5 / EX II 2D IP 65 T95°C wird mit 3 mtr. Kabel geliefert, ***EX II 2G EEx ia IIC T6 (max. 8 bar) Versorgung aus eigensicheren Stromkreisen U <= 28 V, I <= 115 mA, P <= 1,6 W
Information:
Diese Ventile werden grundsätzlich mit Spule und Stecker ausgeliefert!
Weitere Eigenschaften:

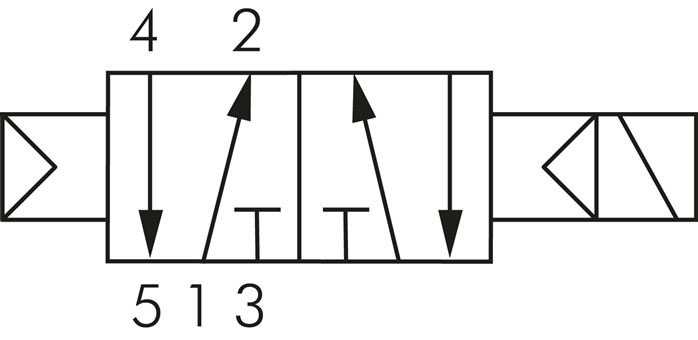

| Steuerspannung | 24 V= (ATEX) |
| Rückstellung durch | Luftfeder |
| Gewinde | G 1/2" |
| Nennweite (mm) | 14 |
| Durchfluss (L/min) | 3.300 |
| Betriebsdruck (bar) | 1 - 10 |
| Leistungsaufnahme DC/AC (Anzug) | 4 (7) VA |
| Gewicht | 1,4 kg / Stk. |
